Spezifikation

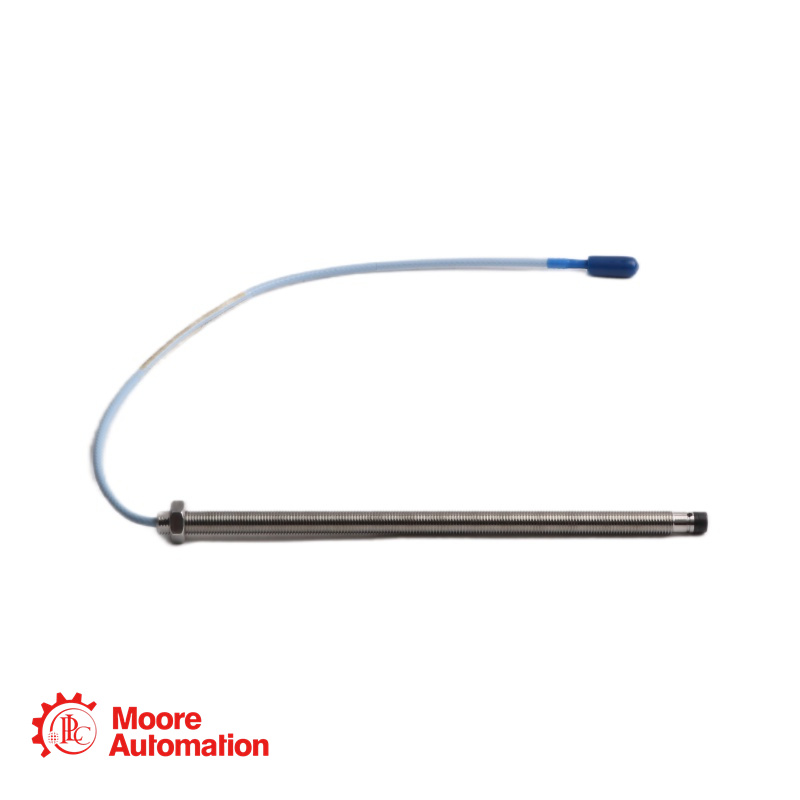

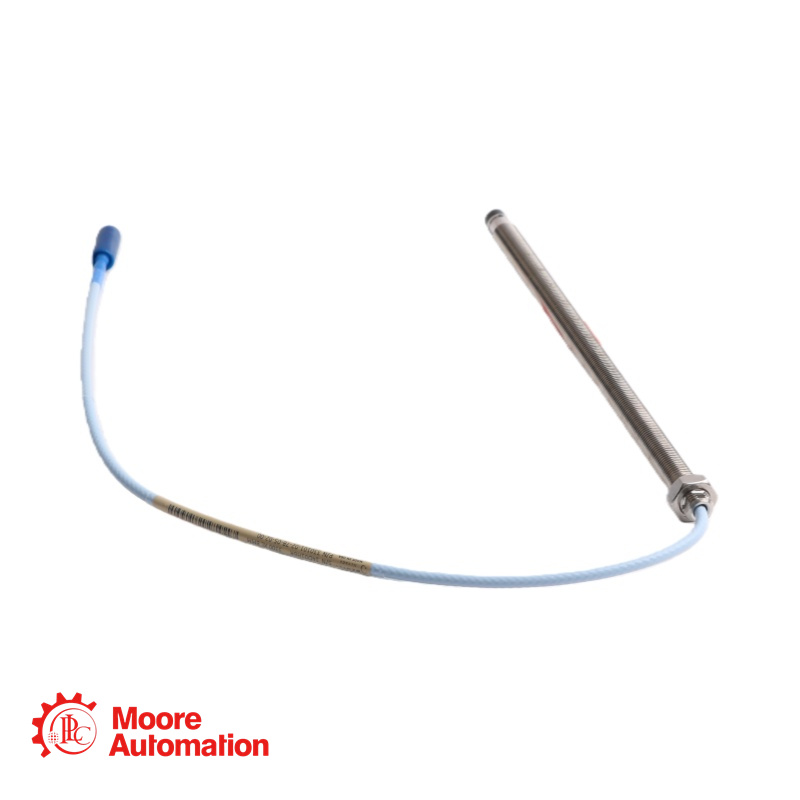

Produkttyp: 3300 XL 8 mm Näherungssensor
Gewindeart: 3/8-24 UNF-Gewinde
Rüstung: Keine Rüstung
Gehäusetyp: Standardmontage
Gewindelose Länge (Option AA): 02 = 0,2 Zoll
Gesamtlänge des Gehäuses (Option BB): 12 = 1,2 Zoll
Gesamtlänge der Sonde (Option CC): 10 = 1,0 Meter (3,3 Fuß) integriertes Kabel
Stecker- und Kabeltyp (Option DD): 02 = Miniatur-Koaxial-ClickLoc-Stecker, standardmäßiges FEP-isoliertes Triaxialkabel. Steckerschutz ist nicht vorinstalliert.
Behördenzulassung (Option EE): 00 = Nicht erforderlich. Keine CSA-, ATEX- oder IECEx-Zulassungen für explosionsgefährdete Bereiche.
Sondenspitzendurchmesser: 8,0 mm (0,31 Zoll)
Sondenspitzenmaterial: Polyphenylensulfid (PPS)
Sondengehäusematerial: Edelstahl AISI 303 oder 304 (SST)
Kabelspezifikation: 75-Ohm-Triaxialkabel, Fluorethylenpropylen (FEP)-isoliert. Standard-Temperaturbereich (nicht ETR).
Rüstung: Keine
Anschlussmaterial: Vergoldetes Messing oder vergoldetes Berylliumkupfer, ClickLoc-Typ
Betriebstemperaturbereich (Standard): -52 °C bis +177 °C (-62 °F bis +350 °F)
Zugfestigkeit (Sondengehäuse bis Kabel): maximal 330 N (75 lbf) Nennlast
Elektrischer Widerstand (R_PROBE) für 1,0 m Kabel: 7,59 ± 0,50 Ohm (Innenleiter zu Außenleiter)
Schlüsselflächen: 5/16 Zoll (für 3/8-24 Gewinde).
Mitgelieferte Sicherungsmutter: 9/16-Zoll-Sechskant-Sicherungsmutter.

Produkt-FAQ

F: Wir rüsten ein älteres Turbinensteuerungssystem um, das ältere 3300-Sensoren (nicht XL) verwendet. Unsere neuen Monitore benötigen die verbesserte Diagnosefunktion des 3300 XL Proximitor. Können wir den alten Proximitor einfach gegen das neue 3300 XL-Gerät austauschen, ohne Sonden oder Kabel zu wechseln, und erwarten, dass er uneingeschränkt mit den neuen Monitoren funktioniert?

A: Ja, Sie können den alten Proximitor direkt durch ein 3300 XL-Gerät ersetzen; sie sind physisch und elektrisch austauschbar und verwenden dasselbe 4-Loch-Befestigungsmuster. Das System gibt ein gültiges Signal aus.

Q:Bei einem kürzlichen Systemausfall stellten wir Öl im Inneren der Kabelummantelung eines Verlängerungskabels in der Nähe des Sondenanschlusses eines Standardsystems fest. Die Sonde selbst war am O-Ring dicht. Wie ist das möglich und wie können wir das verhindern?

A: Dieses Phänomen wird als „Flüssigkeitsmigration“ oder „Kammbildung“ bezeichnet. Turbinenöl oder andere Prozessflüssigkeiten können sich über längere Zeiträume in den Zwischenräumen zwischen den Leitern und der Isolierung des Kabels ausbreiten, selbst wenn an der Sondendichtung kein Druckverlust auftritt. Dadurch kann der Proximitor-Sensor erreicht und beschädigt werden. Vorbeugung: Bei Anwendungen mit starker Ölexposition (z. B. in Lagergehäusen) muss die FluidLoc-Kabeloption (z. B. Optionscode -11 oder -12) sowohl für die Sonde als auch für das Verlängerungskabel angegeben werden. Das FluidLoc-Kabel verfügt über eine spezielle Gelfüllung, die diese internen Kanäle blockiert und so die Flüssigkeitsmigration durch das Kabel verhindert.

Q:Unser Wartungsverfahren erfordert die Überprüfung des Ausgangssignals des Näherungssensors während des Betriebs, ohne die Feldverkabelung zu trennen. Wie können wir dies beim 3300 XL sicher durchführen?

A: Verwenden Sie den Teststecker 3300 XL (Teilenummer: 148722-01). Er verfügt über drei Pins, die direkt in die Testkontakte der Klemmenleiste des Näherungssensors 3300 XL gesteckt werden. Die farbcodierten Kabel mit Bananensteckern ermöglichen den Anschluss eines Multimeters oder tragbaren Kalibrators zur Messung der Rohausgangsspannung des Sensors (Tipp: Messen Sie zwischen den Bananensteckern „-OUT“ und „COM“ für das -1 bis -17 V DC-Signal). Dies ermöglicht die Funktionsprüfung, während der Sensor weiterhin mit Strom versorgt und an den Monitor angeschlossen bleibt. So wird die Betriebssicherheit gewährleistet und unnötige Verbindungsunterbrechungen werden vermieden.
