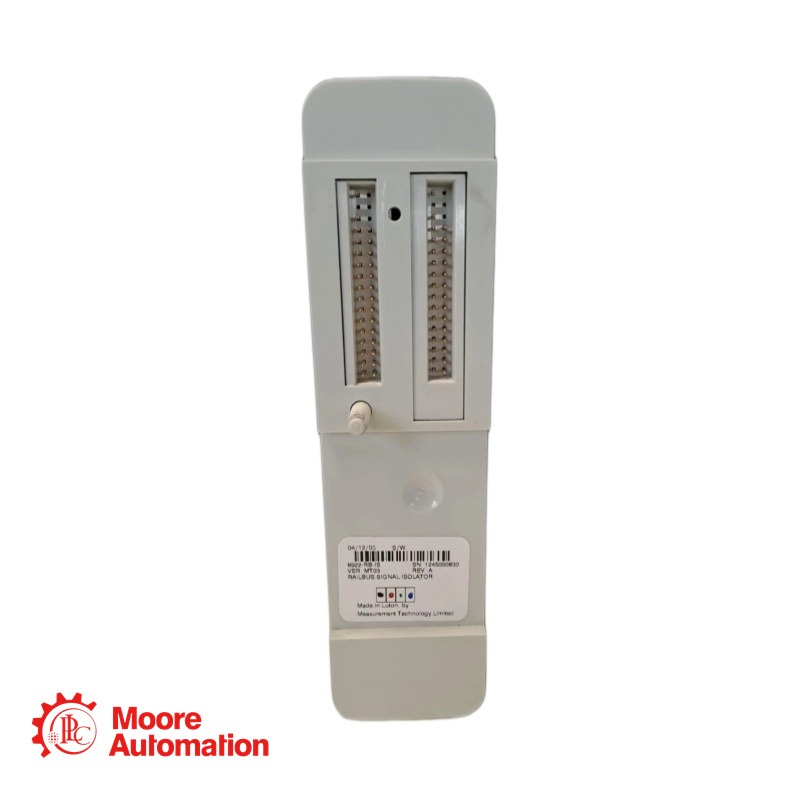

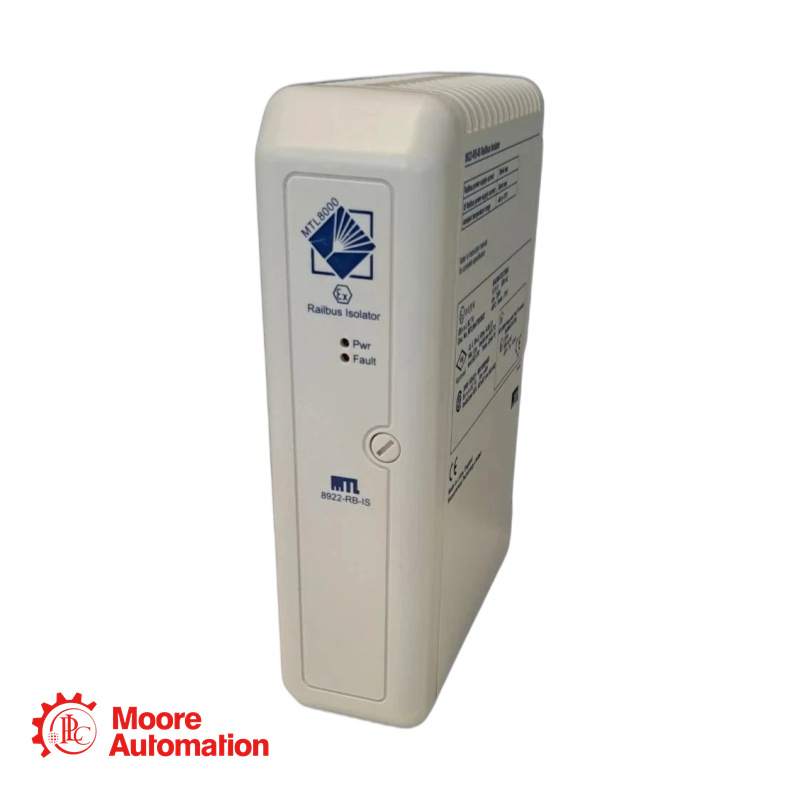

8922-RB-IS MTL-Schienenbus-Isolator

Hier Preis anfragen:

Verkaufsleiterin: Frida

Telefon/WhatsApp: +86 15359408275

E-Mail: sales5@mooreplc.com

Grundlegende Informationen

Hersteller: MTL Instruments (Eaton)
Produktfamilie: MTL8000-Serie E/A-Infrastruktur
Funktion: Galvanische Trennbarriere für Railsus (MTL8000 Backplane-Bus)
Hauptanwendung: Trennung von IS-Feldverdrahtungsmodulen von Nicht-IS-Steuerungsnetzwerksegmenten.

Produktbeschreibung

Der 8922-RB-IS ist eine passive Infrastrukturkomponente zur Segmentierung des Backplane-Busses der MTL8000-Serie. Er bietet eine galvanische Trennung zwischen dem „Safe Area“-Railbus (verbunden mit dem Controller/Gateway) und dem „Intrinsically Safe“-Railbus (zur Stromversorgung von IS-I/O-Modulen wie dem 8220-DI-IS).

Technische Spezifikationen

Anwendungsgebiete

Chemie & Petrochemie: Massenüberwachung von manuellen Ventilen, Druckschaltern und Füllstandsschaltern in Lagertanklagern.
Turbinensteuerungssysteme: Schnittstelle für Vibrationssensor-Alarmkontakte (Näherungssonden) mit LFD zur Sicherstellung der Regelkreisintegrität.
Brand- und Gasmeldezentralen: Überwachung von Handfeuermeldern und Rauch-/Wärmemeldern in explosionsgefährdeten Bereichen der Verarbeitung.
Schienenverkehr & Transport: Statusrückmeldungen von Gleissignalanlagen, bei denen Eigensicherheit vorgeschrieben ist.

Häufig gestellte Fragen - 8922-RB-IS

F: Benötigt der 8922-RB-IS ein externes 24V-Netzteil?
A: Nein. Das Modul wird über den Bus mit Strom versorgt. Es bezieht einen geringen Ruhestrom (50 mA / 60 mA) direkt von der 12-V-Railsus-Rückwandplatine auf beiden Seiten der Barriere. Für die Stromversorgung ist keine separate Feldverdrahtung erforderlich.

F: Worin besteht der Unterschied zwischen der „2/2 Seite“ und der „2/1 Seite“?
A:
Seite 2/2: Verbindet sich mit dem Controller/Host-Segment des Busses. Diese Seite ist nicht eigensicher und weist typischerweise die höhere Nennspannung Um (250 V) auf.
Seite 2/1: Verbindet sich mit dem Feld-E/A-Modulsegment. Diese Seite ist geschützt und versorgt IS-Module wie das 8220-DI-IS mit Strom.

F: Kann ich mehr als einen 8922-RB-IS auf einem einzelnen Knoten verwenden?
A: Ja. Sie können mehrere Trennschalter verwenden, um separate geschützte Zweige zu erstellen. Der Trennschalter dient jedoch nicht als Repeater zur Reichweitenverlängerung, sondern als Barriere. Die maximale Anzahl an Modulen auf der Trennschalterseite ist durch den verfügbaren Strom von 60 mA auf der 2/1-Seite des Trennschalters begrenzt.
