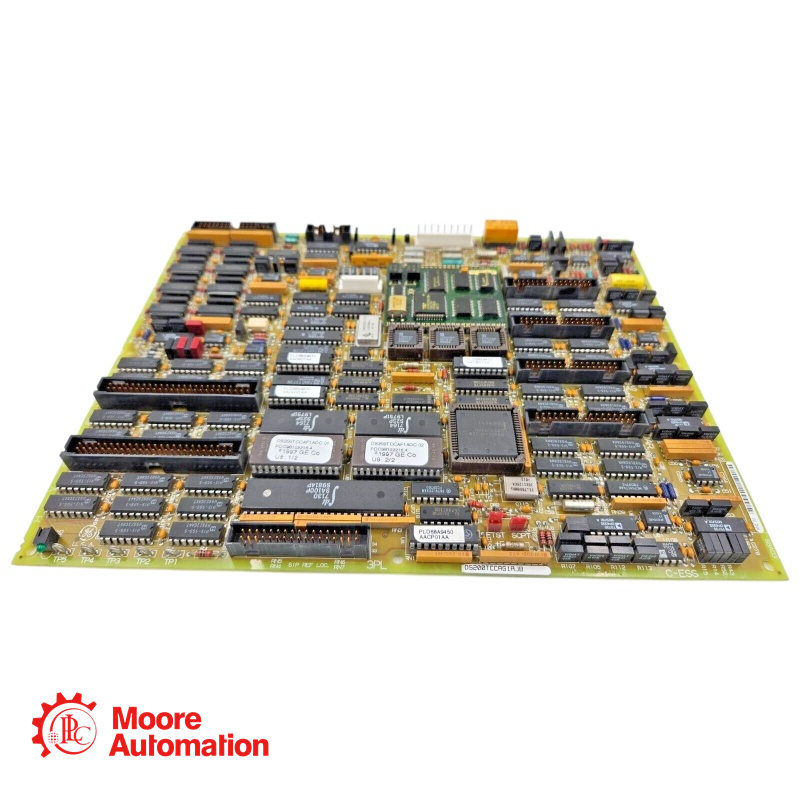

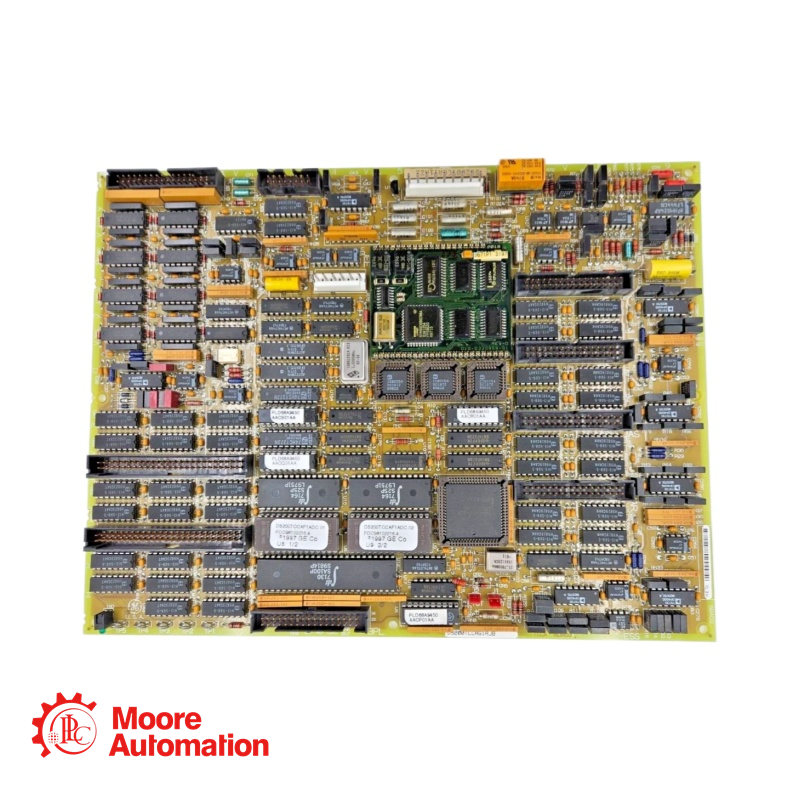

GE DS200TCCAG1AJB Gemeinsame analoge I/O-Platine

GE DS200TCCAG1AJB Gemeinsame analoge I/O-Platine

Verkaufsleiter: Frida

E-Mail: sales5@mooreplc.com

TCCA-KONFIGURATION:

Hardware: Auf der TCCA-Platine befinden sich drei Hardware-Jumper – J1, JP2 und JP3. J1 dient zum Aktivieren/Deaktivieren der seriellen RS232-Schnittstelle. JP2 deaktiviert den Oszillator für den Kartentest. JP3 wird für Werkstests verwendet. Informationen zu den Hardware-Jumper-Einstellungen dieser Platine finden Sie in Anhang A.

Software: Die I/O-Konfigurationskonstanten für die Thermoelemente, RTDs, mA-Ein- und Ausgänge sowie die Wellenspannungs- und Stromeinstellungen werden wie unten beschrieben im I/O-Konfigurationseditor auf dem HMI eingegeben.

A: Die TCCA-Platine befindet sich im Kern des Turbinensteuerschranks. Sie arbeitet mit Anschlussplatinen wie CTBA, TBQA und TBCA zusammen, die ebenfalls im Kern untergebracht sind. Durch ihre strategische Platzierung innerhalb dieses Kerns kann sie verschiedene analoge Signale effizient verarbeiten und als zentrale Schnittstelle für die analoge Ein- und Ausgabekommunikation dienen.

F: Welche Arten von analogen Signalen unterstützt die TCCA-Platine?

A: Die TCCA-Platine kann verschiedene Arten von analogen Signalen verarbeiten. Dazu gehören 4–20 mA Ein- und Ausgänge, die aufgrund ihrer Unempfindlichkeit gegenüber elektrischen Störungen häufig zur Übertragung von Sensordaten in industriellen Umgebungen verwendet werden.

F: Wie geht die TCCA mit 4 Fällen um?–20-mA-Signale?

A: Der TCCA-Vorstand liest 4–Über den JBB-Stecker werden 20-mA-Eingangssignale von der CTBA-Anschlussplatine eingespeist. Der Eingangsstrom fließt durch einen Lastwiderstand auf der Platine, wodurch ein Spannungsabfall entsteht, der gemessen und verarbeitet wird. Diese Spannung wird über den 3PL-Stecker an die I/O-Einheit übertragen.
