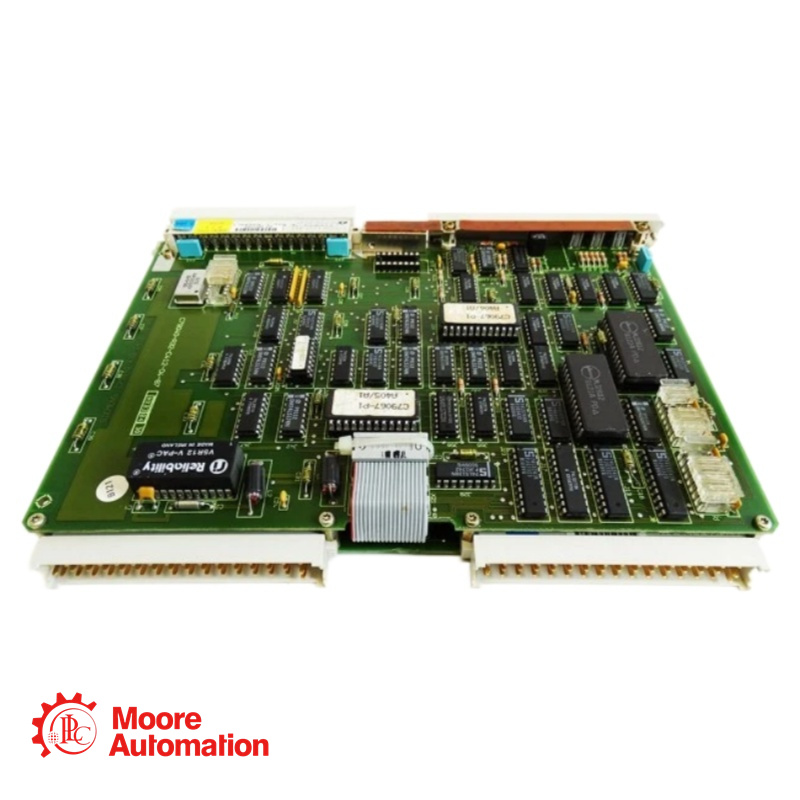

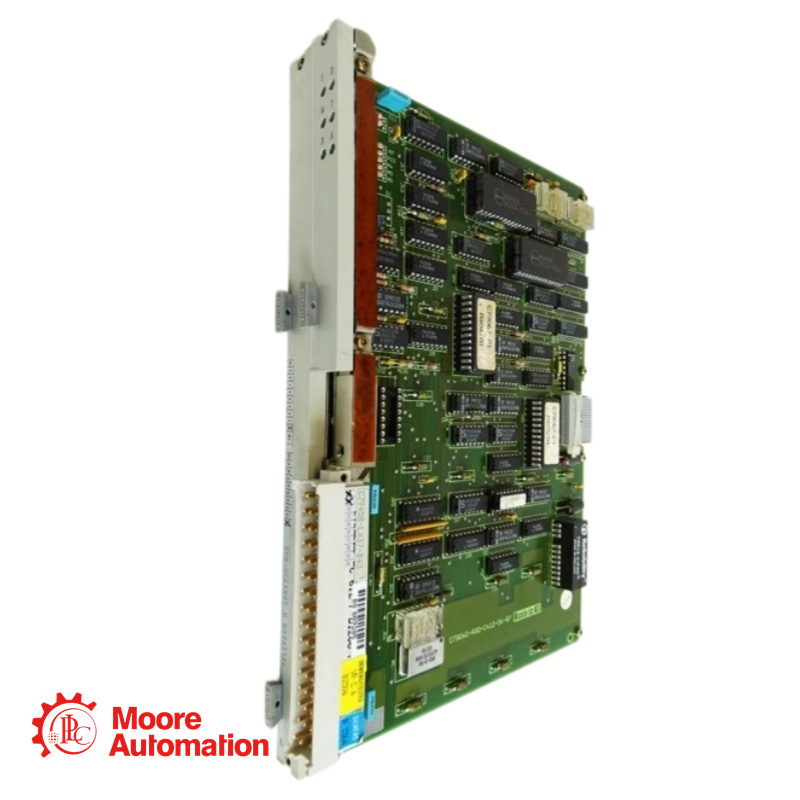

6DS1220-8AB Siemens Bus-Schnittstelle

Kontaktieren Sie unsere Managerin Frida, um den Preis zu erfahren:

Telefon/WhatsApp: +86 15359408275

E-Mail: sales5@mooreplc.com

Materialnummer:
6DS1220-8AB

Beschreibung:

6DS1220-8AB Lokales Bus-Schnittstellenmodul für das Automatisierungssystem TELEPERM M AS 235 H
Ermöglicht die Anbindung an das CS 275-Bussystem zur Kommunikation mit anderen Automatisierungssystemen (AS, OS usw.).
Wird in redundanter 1-aus-2-Master/Reserve-Konfiguration eines fehlertoleranten Automatisierungssystems verwendet
Kompatibel mit der Basiseinheit AS 235 H; muss redundant installiert werden (eine pro CPU), wenn die Kommunikation mit CS 275 erforderlich ist.

Der 6DS1220-8AB Das Modul ist ein Bus-Schnittstellenmodul, das es dem Automatisierungssystem AS 235 H ermöglicht, am seriellen Bussystem TELEPERM M CS 275 teilzunehmen. Es unterstützt die lokale Buskommunikation (bis zu 20 m) und, in Verbindung mit einer UI-Buskonvertereinheit, die Fernbuskommunikation (bis zu 4 km). In einem redundanten AS 235 H-System muss für jede CPU (CPU I und CPU II) ein N8-H-Modul installiert sein. Beide Module müssen identische Busadressen (BA) und Teilnehmeradressen (TA) aufweisen.

Technische Daten:

Produkttyp: Lokales Bus-Schnittstellenmodul
Serie: TELEPERM M, AS 235 H
Bussystem: CS 275
Kommunikationstyp: Lokaler Bus (20 m) / Fernbus über UI-Konverter (4 km)
Redundanzunterstützung: Ja (ein Modul pro CPU im AS 235 H)
Teilnehmeradresse (TA): Binär codiert über DIP-Schalter (8 Schalter unten), Bereich 0 … 99
Busadresse (BA): Binär codiert über DIP-Schalter (3 obere Schalter), Bereich 0 … 7
Busredundanz (RE): Wählbar über RE-Schalter: 0 = redundanter Remote-Bus, 1 = nicht-redundanter Remote-Bus
