H7506 Hima Busbahnhof

Kontaktieren Sie uns unten, um den besten Preis zu erhalten.
Kontakt-- Frida
E-Mail--sales5@mooreplc.com
Mobil (WhatsApp) +86 15359408275

Beschreibung von H7506

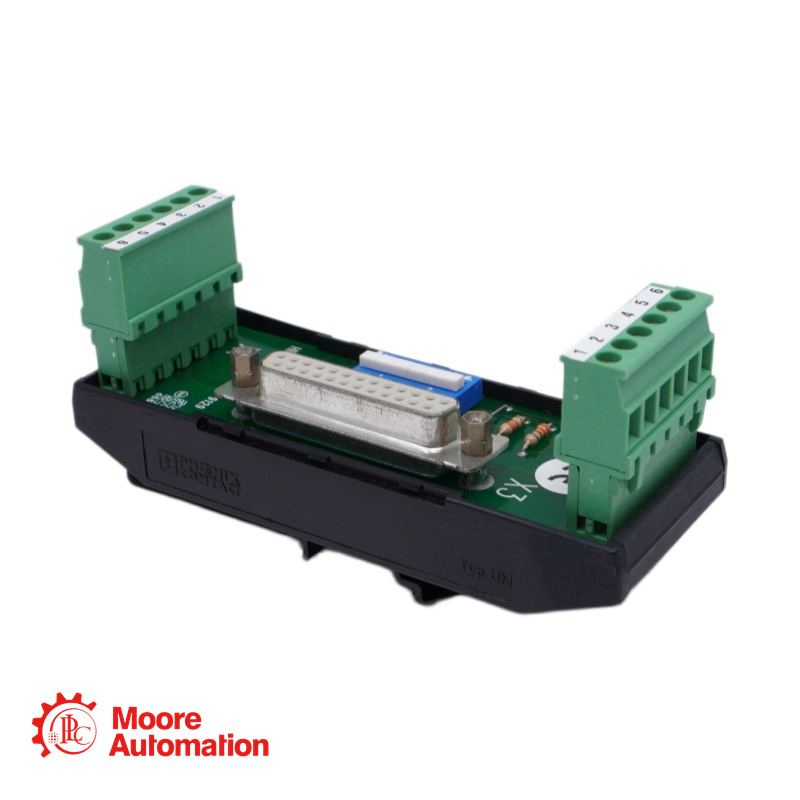

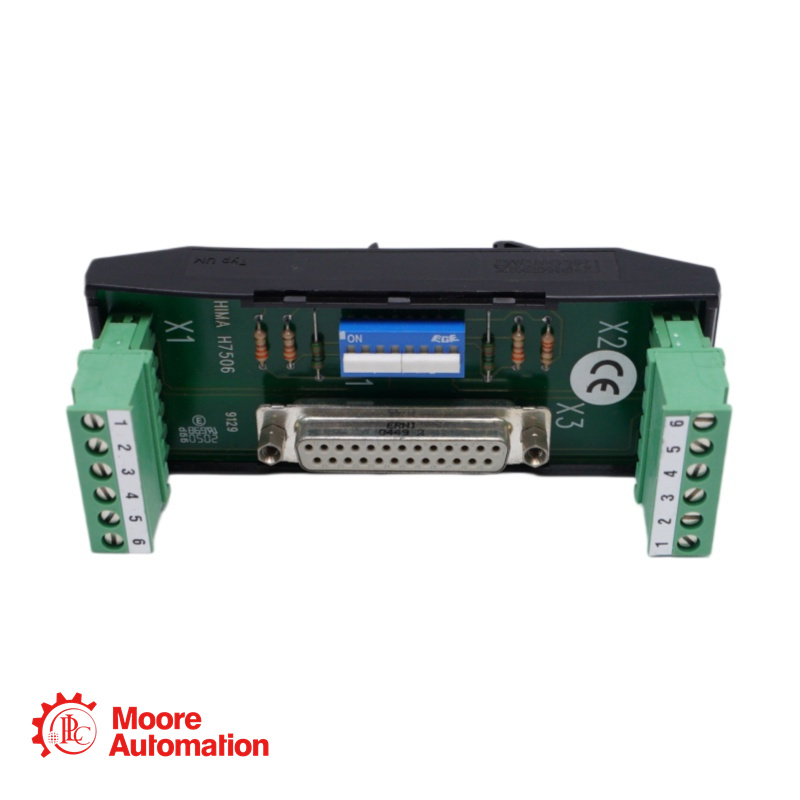

Das HIMA H7506 ist ein Bus-Terminal zur Installation eines HIBUS-2 (RS 485) Kommunikationsnetzwerks. Es verfügt über eine 25-polige Mini-D-Buchse zum Anschluss einzelner Geräte.‑Kanal- oder redundante PES-Systeme (H41q/H51q) unter Verwendung der Datenkabel BV 7040 und BV 7046. Die beiden‑Die Drahtbusverbindungen werden über zwei 6-polige Leitungen hergestellt.‑Polsteckerklemmen. Zwei Schalter am Anschluss ermöglichen die Aktivierung der Busabschlusswiderstände an jedem Ende der beiden Leitungen.‑Stromschienen.

Parameter

Typ:Busbahnhof für HIBUS‑2 (RS 485)

Anschlusstyp:1x 25‑Mini-Pin‑D-Buchse

Kabelkompatibel:BV 7040, BV 7046

Verdrahtungsanschlüsse:2x 6‑Polsteckerklemmen

Drahtquerschnitt:Bis zu 2,5 mm²

Häufig gestellte Fragen

Wozu wird der H7506 verwendet?

A: Es dient als Bus-Terminal zur Verbindung von HIMA PES (H41q/H51q)-Systemen mit einem HIBUS.‑2 (RS 485) Netzwerk, zum Beispiel mit einer Programmierstation (PADT) unter Verwendung einer PC 485 ISA-Karte.

Können sowohl der X2 als auch der Mini‑Kann die D-Buchse gleichzeitig verwendet werden, wenn sich der H7506 am Ende des Busses befindet?

A: Nein. Wenn der H7506 am Ende der beiden‑Am Drahtbus kann der X2-Klemmenblock nicht angeschlossen werden.

Wie werden die Busabschlusswiderstände aktiviert?

A: Zwei Schalter am H7506 ermöglichen das Ein- und Ausschalten der Abschlusswiderstände an jedem Ende der beiden‑Bei Bedarf Drahtbus.

Welches Schienenprofil wird für die Montage benötigt?

A: Die H7506 wird auf einer Oberseite montiert‑Hutprofilschiene nach DIN 46277.

Welche Drahtstärke kann mit dem 6er-Modell verwendet werden?‑Mastklemmen?

A: Die Klemmen sind für Drähte bis zu 2,5 mm geeignet.².
