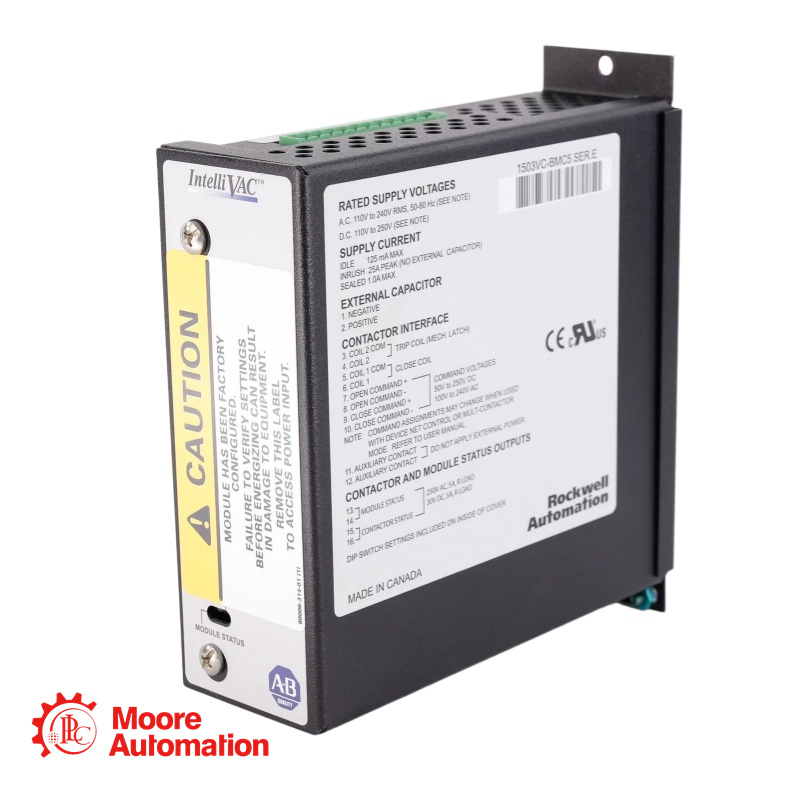

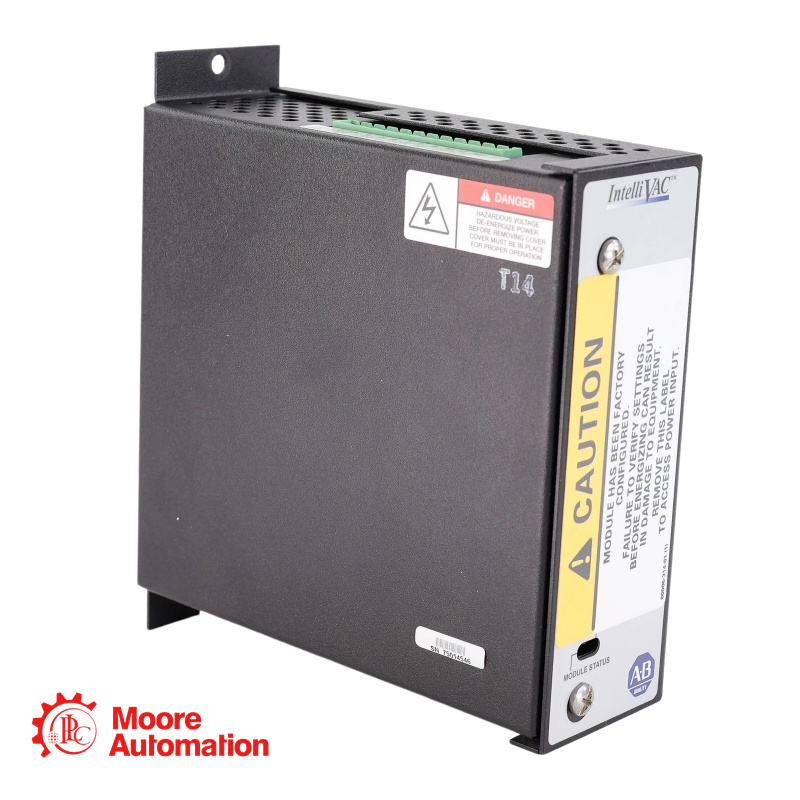

1503VC-BMC5-MC1 IntelliVAC Steuermodul - SPS

Kontaktieren Sie uns unten, um den besten Preis zu erhalten.
Kontakt-- Frida
E-Mail--sales5@mooreplc.com
Mobil (WhatsApp) +86 15359408275

Beschreibung von 1503VC-BMC5-MC1

Das Bulletin 1503VC dient zur Ansteuerung der Vakuumschütze des Typs Bulletin 1502, die einen wesentlichen Bestandteil der Mittelspannungs-Motorsteuerungen der Serie CENTERLINE (Bulletin 1500/1900) darstellen. IntelliVAC ist eine effiziente und flexible Lösung zur Ansteuerung von Mittelspannungs-Vakuumschützen in Motorstartern und Zuleitungen.
Ein IntelliVAC-Modul kann zur Steuerung von Vakuumschützen der Typen Bulletin 1502 (400 A und 800 A) verwendet werden. Sowohl elektrisch gehaltene als auch mechanisch verriegelnde Schütze können mit IntelliVAC gesteuert werden.

Durch den Versorgungsspannungsbereich (110-240V AC 50/60 Hz, 110-250V DC) ist der Einsatz in verschiedenen Anwendungen möglich.
Eine gleichbleibende Ansprechzeit des Vakuumschützes (bei gegebener Versorgungsspannung) gewährleistet eine reproduzierbare Leistung.
Durch die wählbare Abschaltzeit des Vakuumschützes wird die Abstimmung mit vorgeschalteten Leistungssicherungen verbessert.
Die elektronische Höhenkompensation (nur Bulletin 1502 400 A) macht eine mechanische Kompensation für Höhen über 1000 Metern überflüssig (Schütze der Serie Bulletin 1502 800 A verfügen über eine benutzerfreundliche mechanische Höhenverstellung).

Parameter

Haupteingangsstrom: 25 A Spitze (1/2 Periode)
Ruhestrom (max., ohne bestromte Spule): 125 mA (AC) / 35 mA (DC)
Haltestrom (max.): 300 mA (AC) / 100 mA (DC)
Einschalt-/Auslösestrom (0,2 Sek.): Spezifische Nennwerte entnehmen Sie bitte der Tabelle im Datenblatt.
Betriebsspannung (Tonabnehmer): mindestens 95 V
Betriebsspannung (Ausfallgrenze): Mindestens 75 V (70 V für Auslösung)
Eingangsspannung (Öffnen/Schließen): 70–240 V AC / 70–250 V DC; max. Einschaltstrom 11 mA AC / 2,4 mA DC
Status-Ausgangskontakte: AC 250 V, 5 A (R-Last); DC 30 V, 5 A (R-Last)

Häufig gestellte Fragen

Was bedeutet die Warnung „Ungültiger Befehl vorhanden“ und wie lässt sie sich beheben?
A: Diese Warnung (angezeigt durch eine gelbe Modulstatus-LED) wird ausgelöst, wenn während des Einschaltvorgangs des Moduls ein Schließ-, Tipp- oder Auslösebefehl erkannt wird oder wenn ein Schließ-/Tippbefehl zu schnell erneut angewendet wird (bevor die Öffnungssequenz des Schützes innerhalb von ca. 60 ms zuzüglich Abklingzeit überprüft wurde). Sie tritt auch auf, wenn an einer mechanischen Verriegelungseinheit gleichzeitig Schließ- und Auslösebefehle anliegen. Die Behebung erfolgt automatisch: Der Zustand wird aufgehoben, sobald das fehlerhafte Eingangssignal entfernt oder korrigiert wird, ohne dass die Steuerspannung unterbrochen werden muss.

Wie funktioniert die Funktion „Zeitverzögerte Unterspannung“ (TDUV), und wann ist ein externer Kondensator erforderlich?
A: TDUV ermöglicht es dem Schütz, einen kurzen Spannungseinbruch oder Stromausfall zu überbrücken, ohne zu öffnen. Das Modul kann kurze TDUV-Zeiten (bis zu 0,2 Sekunden bei 110/120 V und 1,0 Sekunde bei 220/240 V) ohne externe Bauteile bereitstellen. Für längere Zeiträume bis zu 2 Sekunden (konfigurierbar über DIP-Schalter) muss ein externer Kondensator an die Klemmen 1 und 2 des Moduls angeschlossen werden. Bei der Verwendung von TDUV in Not-Aus-Anwendungen ist Vorsicht geboten, da der Schütz erst nach Ablauf der programmierten Verzögerung öffnet.

Worin besteht der Unterschied zwischen den Relaisausgängen Modulstatus und Schützstatus?
A: Die beiden Relaisausgänge, beide mit normalerweise offenen Kontakten, liefern unterschiedliche Statusanzeigen. Das Modulstatusrelais ist geschlossen (betriebsbereit), wenn das Modul normal arbeitet (grüne LED), und geöffnet bei einer Störung (rote LED) oder bestimmten Warnungen. Das Schützstatusrelais ist geschlossen, wenn ein Schließbefehl für die ersten 200 ms aktiv ist oder wenn erkannt wird, dass der Schütz physisch geschlossen ist (gelbe LED); es ist geöffnet, wenn der Schütz geöffnet ist.
