330880-28-15-063-00-02 - Bently Nevada Näherungssensor

Um ein Angebot zu erhalten, kontaktieren Sie bitte Frida.

Telefon/WhatsApp: +86 15359408275 E-Mail:sales5@mooreplc.com

Näherungssensor

330880-28-15-063-00-02:

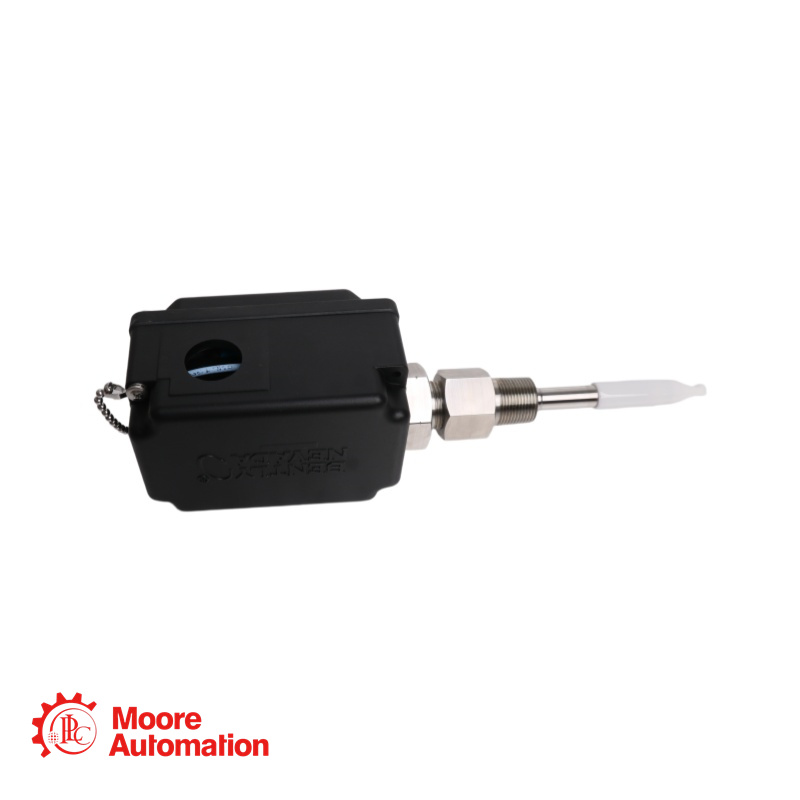

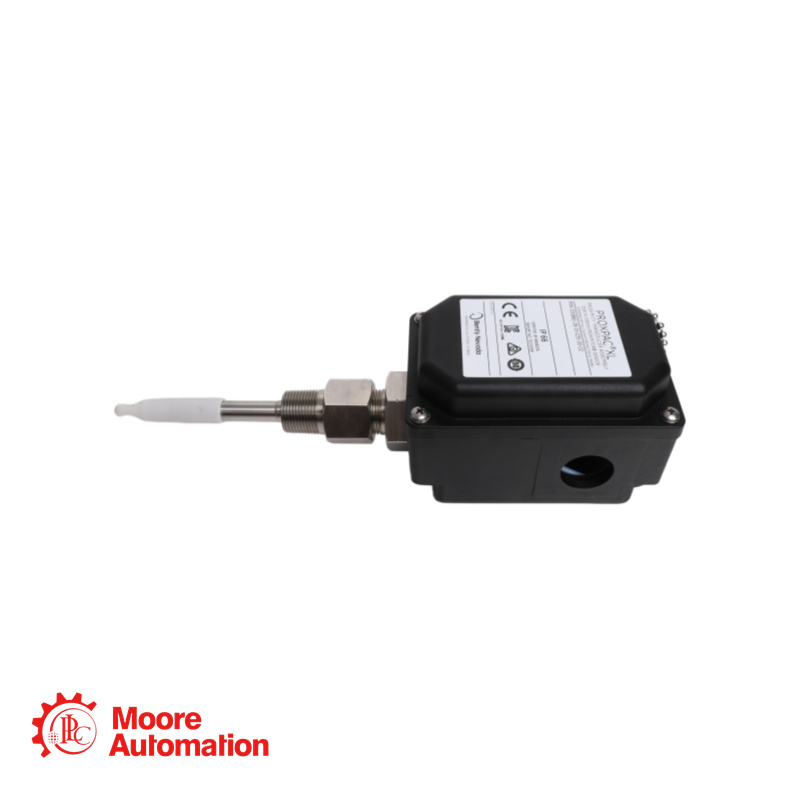

330880-28-15-063-00-02 Das PROXPAC XL Näherungssensor-System ist ein in sich geschlossenes System, das einen 3300 XL 8-mm-Sonde (mit 1,0 m Kabel), einen 3300 XL Näherungssensor und ein Gehäuse in einer einzigen Einheit integriert. Es umfasst einen 1,5-Zoll-Abstandsadapter und eine 6,3-Zoll-Sondenhülse. Durch diese Konstruktion entfällt die Notwendigkeit eines externen Verlängerungskabels und eines separaten Näherungssensorgehäuses.

Parameter - 330880-28-15-063-00-02

Sondentyp: 3300 XL 8 mm (umgekehrte Montage, integriertes 1,0 m Kabel)
Sondenkabellänge: 1,0 Meter (fest, im Gehäuse integriert)
Näherungssensor: 3300 XL Näherungssensor (im Gehäusedeckel integriert)
Abstandshalter: 1,5 Zoll (38 mm)
Sondeneindringtiefe (Hülsenlänge): 6,3 Zoll (160 mm)
Gesamteindringtiefe (BB + CCC): 7,8 Zoll (198 mm)
Befestigungsgewinde: 3/4-14 NPT

Anwendungsbereiche - 330880-28-15-063-00-02

Überwachung radialer Schwingungen: Dampfturbinen, Gasturbinen, Zentrifugalkompressoren, Pumpen und Generatoren.
Keyphasor-Messung (Phasenreferenz/Geschwindigkeit)
Branchenkonformität & Umwelt: Maschinenschutzsysteme in der Öl- und Gas-, Petrochemie- und Energieerzeugungsindustrie.

Wichtige Vorsichtsmaßnahmen - 330880-28-15-063-00-02

Autarkes System: Der Proximitor-Sensor ist im Gehäusedeckel integriert. Das 1,0 Meter lange Messkabel wird direkt an den Proximitor angeschlossen, wodurch die Verbindung zwischen Messsonde und Verlängerungskabel entfällt. Die Feldverdrahtung verläuft direkt vom PROXPAC XL zum Überwachungssystem.
Gesamteindringlänge: Die Gesamtlänge (BB + CCC) beträgt 7,8 Zoll (198 mm). Da dies unter dem Grenzwert von 12 Zoll (305 mm) liegt, ist keine zusätzliche Hülsenstütze (Teilenummer 37948-01) erforderlich.
Hinweis zur Berechnung der Sondeneindringtiefe: Die effektive Sondeneindringtiefe in die Maschine entspricht der Summe aus der Länge des Abstandshalters und der Hülsenlänge. Bei diesem Modell: 1,5 Zoll (Abstandshalter) + 6,3 Zoll (Hülse) = 7,8 Zoll insgesamt.
Kein Verlängerungskabel: Das PROXPAC XL ist ausschließlich für ein 1,0-Meter-System ausgelegt. Es ist nicht kompatibel mit 5-Meter- oder 9-Meter-Systemkonfigurationen. Die gesamte Systemlänge von der Sondenspitze bis zum Proximitor beträgt konstant 1,0 Meter.
Anschlussoption: Option DD = 00 beinhaltet keine Leitungsverschraubungen – es werden lediglich zwei Stopfen und zwei Unterlegscheiben zum Abdichten nicht verwendeter Gehäuseanschlüsse mitgeliefert.
