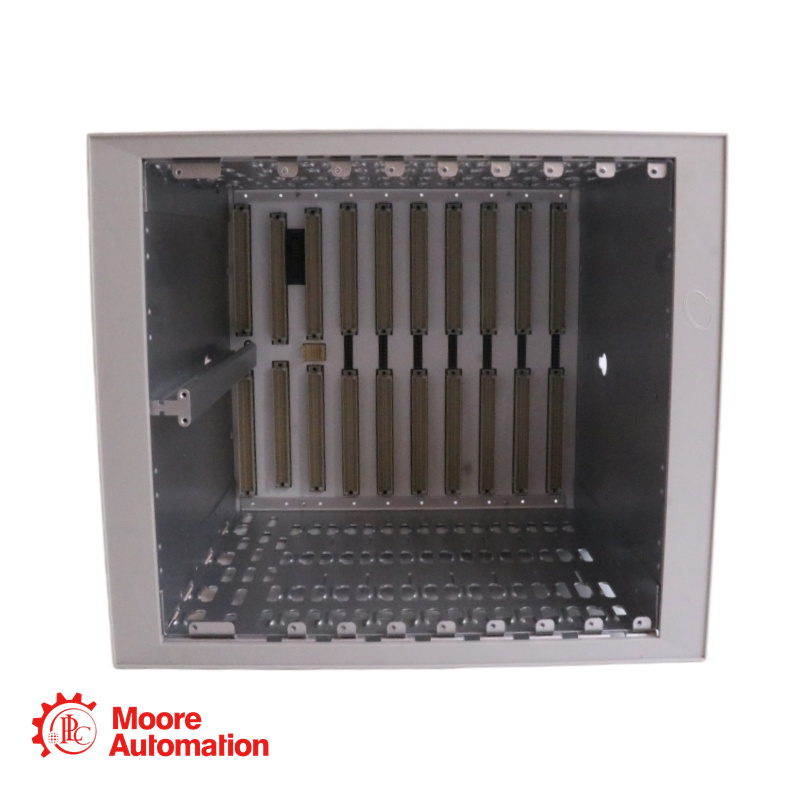

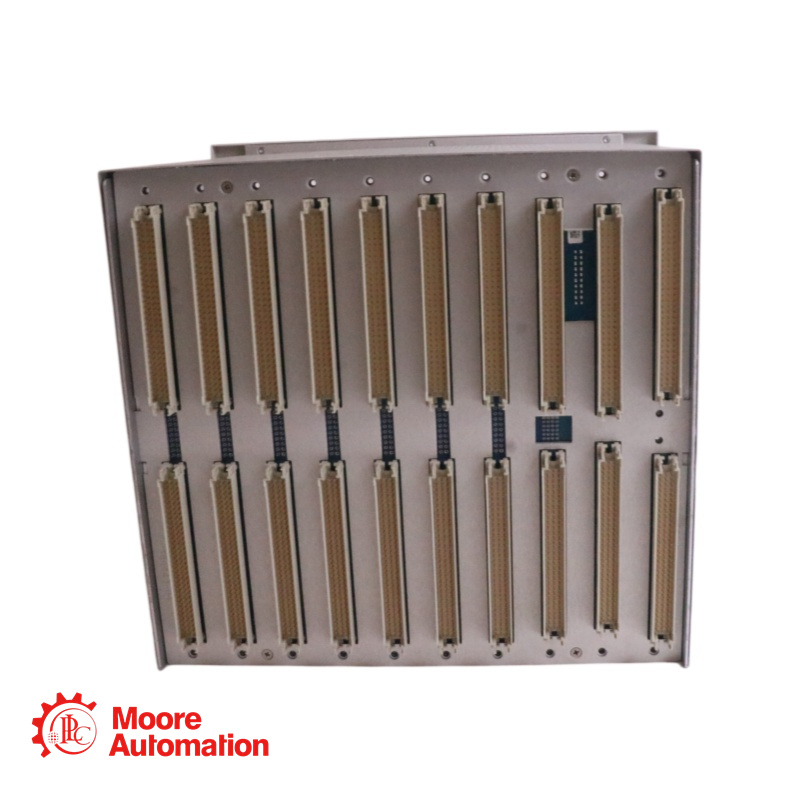

3500/05-02-04-01-00-00 Instrumentenrack - Bentley Nevada

Kontaktieren Sie uns unten, um den besten Preis zu erhalten.
Kontakt-- Frida
E-Mail--sales5@mooreplc.com
Mobil (WhatsApp) +86 15359408275

Beschreibung von 3500/05-02-04-01-00-00

Das Standard-3500-Rack ist in den Ausführungen 19" EIA-Schienenmontage, Panel-Ausschnittmontage und Schottmontage erhältlich.
Das Rack bietet in den beiden linken Positionen Steckplätze für Netzteile und ein TDI, die ausschließlich für diese Module reserviert sind. Die verbleibenden 14 Steckplätze können beliebige Kombinationen von Monitor-, Display-, Relais-, Keyphasor- und Kommunikations-Gateway-Modulen aufnehmen.
Alle Module werden an die Rückwand des Racks angeschlossen und bestehen aus einem Hauptmodul und einem zugehörigen E/A-Modul. Das E/A-Modul wird bei Einbausystemen an der Rückseite des Racks und bei Einbausystemen über dem Hauptmodul montiert. Die Standard-Racktiefe beträgt 349 mm (13,75 Zoll), die Tiefe von Einbauracks 267 mm (10,5 Zoll). Wetterfeste Gehäuse nach NEMA 4 und 4X sind bei Bedarf zum Schutz vor Umwelteinflüssen oder bei Verwendung von Spülluft erhältlich.

Parameter

A: Gestellgröße 02 12-Zoll-Mini-Rack (7 verfügbare Modulsteckplätze)
B: Montageoptionen 04 Einbauoption, Mini-Rack
C: Genehmigung durch die Behörde 01 CSA/NRTL/C (Klasse I, Abteilung 2)
D: Reserviert 00 Keiner
E: Reserviert 00 Keiner
F: Europäische Konformität 00 Keine (CE nicht ausgewählt)

Rack-Typ Mini-Rack (12 Zoll)
Modulsteckplätze: 7 verfügbare Steckplätze (Netzteile und Rack-Schnittstellenmodul belegen die äußersten linken Positionen)
Montageart: Plattenmontage (wird in eine rechteckige Aussparung in der Platte montiert und mit Klemmen befestigt)
Zugang für die Verkabelung: Von der Rückseite des Gestells

Beispiel CKonfiguration

Erläuterung des Steckplatzmoduls

Steckplatz 1 3500/15 Leistungsmodul Einzelnetzteil

Steckplatz 2 3500/20 Rack-Schnittstellenmodul erforderlich

Steckplatz 3 3500/42 4-Kanal-Vibrationsmonitor Überwachung radialer Vibrationen (2 Lager, je 2 Richtungen)

Steckplatz 4 3500/40 Näherungssensor Monitor axiale Verschiebung

Steckplatz 5 3500/50 Geschwindigkeitsmonitor Überwacht Geschwindigkeit/Phasen

Häufig gestellte Fragen

Wie werden die Rack-Steckplätze zugewiesen?
A: Die folgende Reihenfolge muss eingehalten werden (von links nach rechts):
Netzteile (müssen die äußersten linken Positionen einnehmen; 1 oder 2 zur Redundanz)
3500/20 Rack-Schnittstellenmodul (RIM) (erforderlich)
Überwachungsmodule (verbleibende Steckplätze; ca. 5 Steckplätze im Mini-Rack verfügbar)

Welche Überwachungsmodule können im Mini-Rack installiert werden?
A: Es können alle Standard-Überwachungsmodule der Serie 3500 installiert werden, einschließlich, aber nicht beschränkt auf:
3500/40 Näherungssensor (Weg/Vibration)
3500/42 4-Kanal-Weg-/Geschwindigkeits-/Beschleunigungsmonitor
3500/45 4-Kanal-Geschwindigkeits-/Beschleunigungsmonitor (seismisch)
3500/50 Drehzahlmesser-Monitor
3500/53 Überdrehzahlüberwachung (3-Kanal, Abstimmung)
3500/60/61 Temperaturüberwachung
3500/62 Prozessvariablenmonitor (4-20mA)
3500/64 Dynamischer Druckmonitor
3500/72 Kolbenstangenpositionsüberwachung (Hubkolbenkompressor)
3500/77 Zylinderdrucküberwachung (Kolbenkompressor)
3500/92 Kommunikations-Gateway-Modul

Ist das Systemdisplay 3500/93 mit dem Mini-Rack kompatibel?
A: Nein. Im Datenblatt ist ausdrücklich vermerkt, dass die Frontmontageoption A01 des Systemdisplays 3500/93 nicht mit dem Mini-Rack 3500/05 kompatibel ist.
