Gehäusebaugruppe für Näherungssensor

21000-16-05-20-065-04-02:

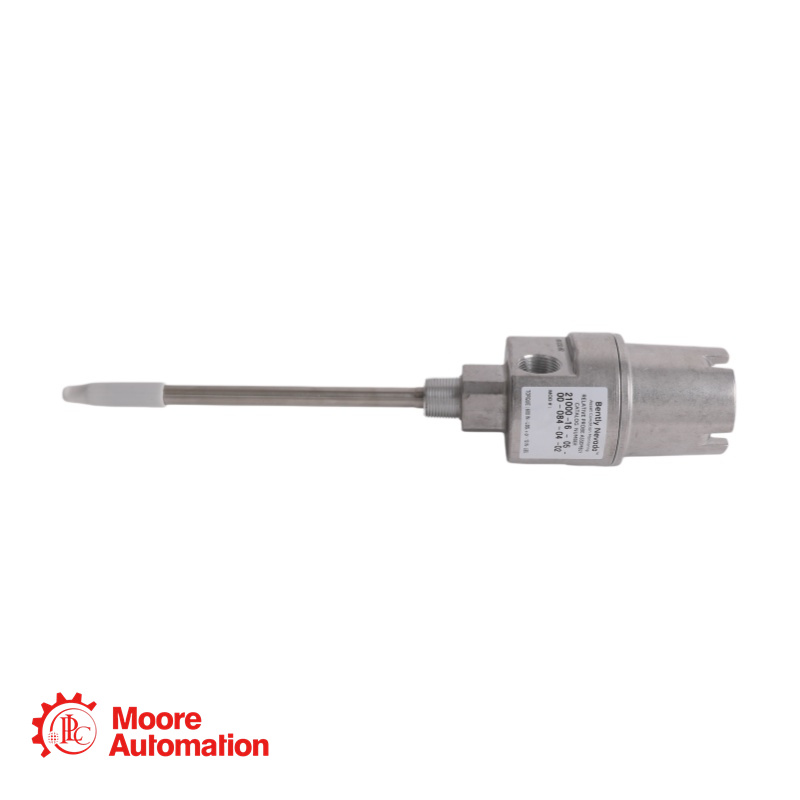

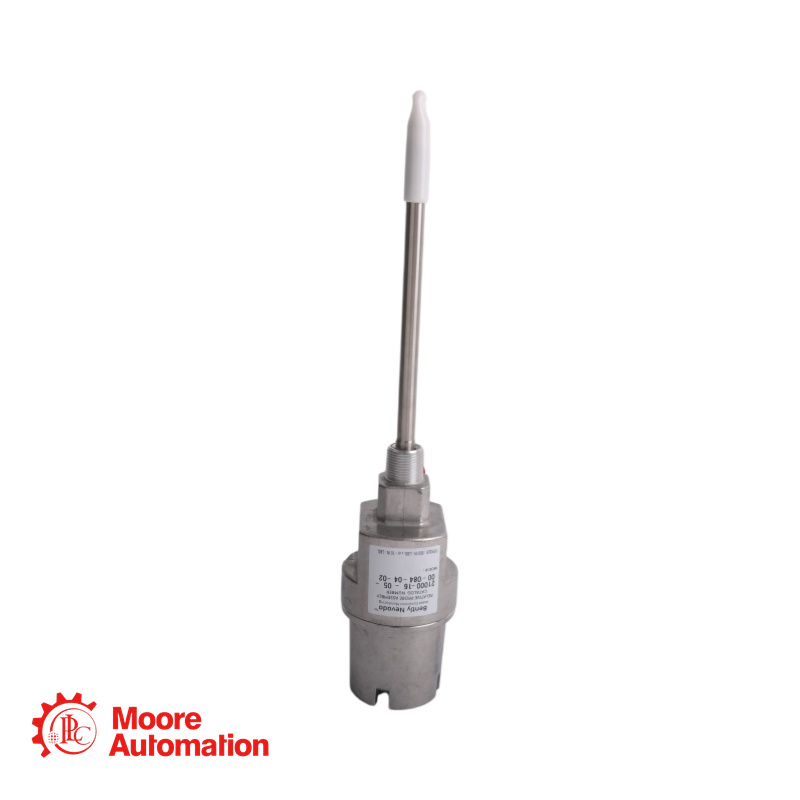

Dies ist eine 21000 Proximity Probe Housing Assembly, hergestellt von Bently Nevada (Baker Hughes). 21000-16-05-20-065-04-02 Das Gehäuse besteht vollständig aus Aluminium mit einer Hülse aus Edelstahl 304. Es beinhaltet einen vorinstallierten 8-mm-Näherungssensor 3300 XL mit einem 0,5 Meter langen Kabel, einen 2,0-Zoll-Abstandsadapter und eine 6,5-Zoll-Sensorhülse.

Parameter - 21000-16-05-20-065-04-02

Sondentyp: 3300 XL 8 mm (umgekehrte Montage)
Sondenkabellänge: 0,5 Meter
Abstandshalter-Adapterlänge: 2,0 Zoll (51 mm)
Sondeneindringtiefe (Hülsenlänge): 6,5 Zoll (165 mm)
Gesamtlänge (CC + DDD): 8,5 Zoll (216 mm)
Befestigungsgewinde: 3/4-14 NPT (Bearbeitet für 5-7 volle Gewindegänge zur Erhöhung der Steifigkeit)
Gehäusematerial: Aluminium (Gehäuse), Edelstahl 304 (Hülse)
Anschlüsse (Option 04): Nur ein 3/4-14 NPT-Verschlussstopfen

Anwendungsbereiche - 21000-16-05-20-065-04-02

Überwachung radialer Schwingungen: Dampfturbinen, Gasturbinen, Zentrifugalkompressoren, Pumpen und Generatoren.
Keyphasor-Messung (Phasenreferenz/Geschwindigkeit)
Branchenkonformität & Umwelt: Maschinenschutzsysteme in der Öl- und Gas-, Petrochemie- und Energieerzeugungsindustrie.

Wichtige Vorsichtsmaßnahmen - 21000-16-05-20-065-04-02

Explosionsgeschützte Ausführung: Diese Konfiguration verwendet EE = 04 (nur ein 3/4-14 NPT-Verschlussstopfen). Laut Datenblatt, Seite 6, ist diese Anschlussoption von der CSA als explosionsgeschützt eingestuft. Das Gehäuse behält seine Zertifizierung der Klasse I, Div. 1.
Steckerschutz: Option AA = 16 beinhaltet keinen Steckerschutz. Wenn ein zusätzlicher mechanischer Schutz für die Sondenanschlussschnittstelle im Gehäuse gewünscht wird, ziehen Sie Option AA = 34 (3300 XL 8-mm-Sonde mit Steckerschutz, mehrfache Zulassungen) in Betracht.
Anforderung an die Hülsenstütze: Die Gesamtlänge (CC = 2,0 Zoll + DDD = 6,5 Zoll) beträgt 8,5 Zoll. Dies ist kürzer als die zulässige Grenze von 12 Zoll (305 mm), daher ist keine zusätzliche Hülsenstütze (Teilenummer 37948-01) erforderlich.
Kompatibilität der Sondenkabellänge: Option BB = 05 (0,5-Meter-Kabel). Die maximale Abmessung C + D für eine 0,5-Meter-Sonde beträgt 343 mm (13,5 Zoll). Die Gesamtlänge dieses Modells beträgt 8,5 Zoll (216 mm) und liegt damit deutlich unter dem zulässigen Grenzwert.
