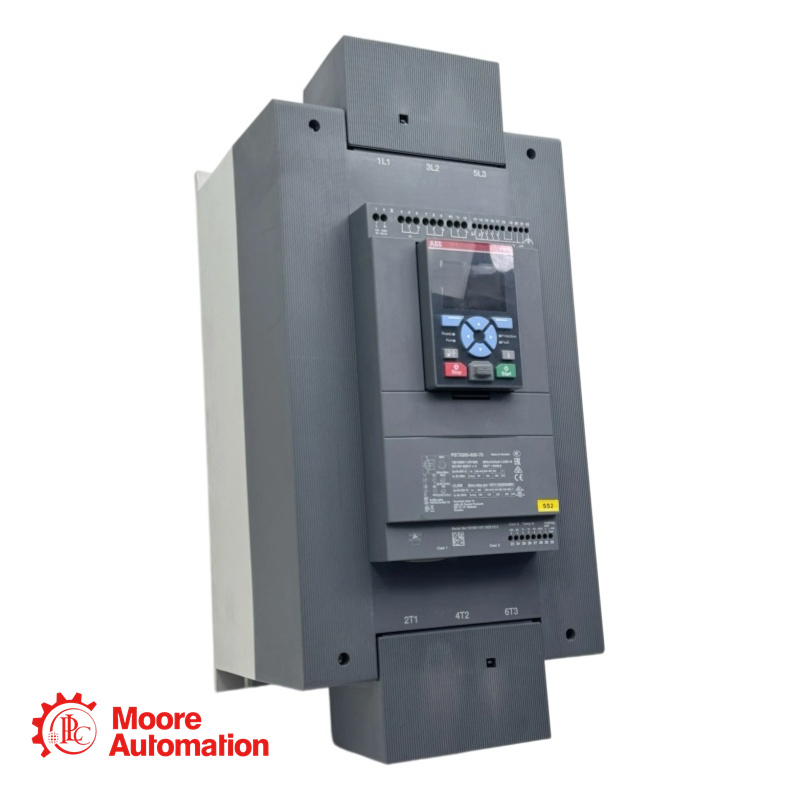

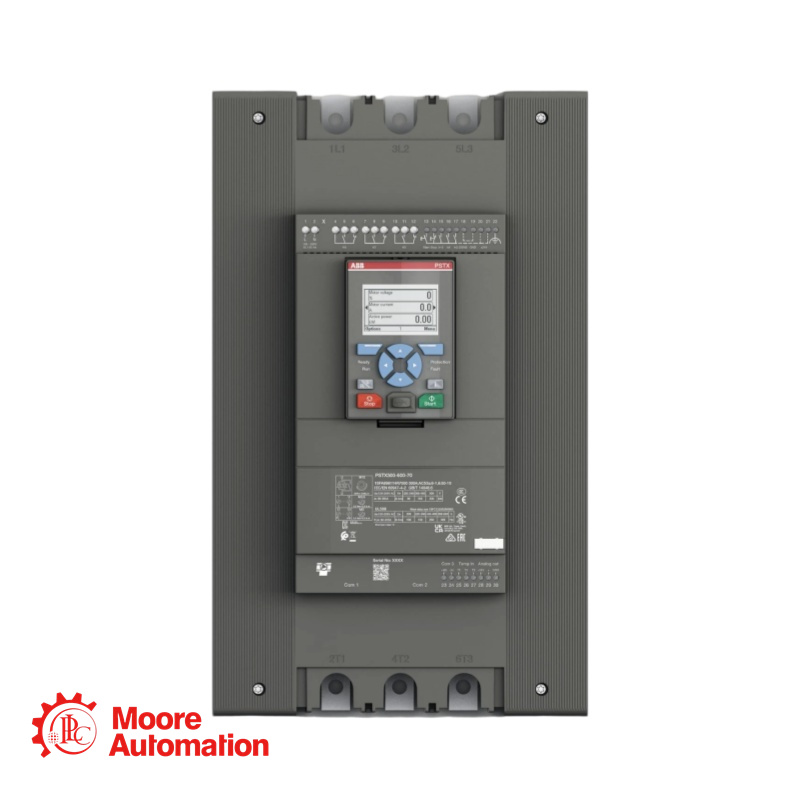

1SFA898114R7000 PSTX300-600-70 Sanftanlaufgerät

Der Sanftanlaufmotor PSTX300-600-70 hat einen maximalen Betriebsstrom von 300 A und einen Betriebsspannungsbereich von 208 bis 600 V AC. Die Steuerspannung liegt zwischen 100 und 250 V AC bei 50/60 Hz. Der PSTX ermöglicht dreiphasiges Sanftanlaufen und -stoppen mittels Spannungs- oder Drehmomentrampe. Er verfügt über einen integrierten Bypass für einfache Installation und Energieeinsparung. Die Relaisausgänge liefern im Schließerzustand (NO) Signale für RUN, TOR und Ereignisse. Der PSTX bietet Funktionen wie Strombegrenzung, Anlauf, Analogausgang, EOL-Anzeige, Motorheizung und Pumpenreinigung. Standardmäßig verfügt er außerdem über Tippbetrieb, Bremsen, Stillstandsbremse, Diagnosefunktionen, Sequenzstart und einen Not-/Feuerlöschpumpenmodus. Zur Bedienung des PSTX dient ein abnehmbares, vollgrafisches Display mit Schutzart IP66 und 4-facher Schutzart für den Außenbereich. Die Kommunikation mit dem PSTX kann über vier Wege erfolgen: über die festverdrahteten Eingänge Start/Stopp/Fehlerrücksetzung sowie über drei programmierbare digitale Eingänge. Eine weitere beliebte Option ist die integrierte Feldbuskommunikation Modbus RTU inklusive optionaler ANYBUS-Module mit allen gängigen Protokollen wie beispielsweise Profinet, Profibus, Modbus TCP, Ethernet/IP und anderen. Alternativ kann die Kommunikation mit PSTX über einen externen Adapter und einen Feldbusstecker erfolgen. PSTX ist die optimale Lösung für alle Motoranlaufanwendungen. Es eignet sich für mittelgroße bis große Drehstrommotoren mit Nennströmen von 30 bis 1250 A in Reihenschaltung oder 52 bis 2160 A in Dreieckschaltung. Typische Anwendungsbereiche sind beispielsweise Pumpen, Ventilatoren, Kompressoren und Förderbänder.

Spezifikationen von 1SFA898114R7000 PSTX300-600-70

Bemessungsbetriebsspannung: 208 ... 600 V AC
Bemessungssteuerspannung (Us): 100 ... 250 V AC
Bemessungssteuerspannung (Uc): 24 V DC
Nennfrequenz: (f) 50/60 Hz
Hauptkreisfrequenz: 50 / 60 Hz
Bemessungsbetriebsleistung – Reihenanschluss (Pe): (230 V) 90 kW
(400 V) 160 kW
(500 V) 200 kW
Bemessungsbetriebsstrom – Reihenschaltung (Ie): 300 A
Bemessungsbetriebsleistung – innerhalb einer Dreieckschaltung: (230 V) 160 kW
(400 V) 257 kW
(500 V) 355 kW
Bemessungsbetriebsstrom – innerhalb einer Dreieckschaltung: 515 A
Servicefaktor in Prozent: 100 %
Überlastschutz: Eingebauter elektronischer Überlastschutz
Integrierter elektronischer Überlastschutz: Ja
Anlaufleistung bei maximalem Nennstrom Ie: 4 × Ie für 10 s
Anlaufzeit: 1 ... 120 s

Häufig gestellte Fragen 1SFA898114R7000 PSTX300-600-70

F: Kann ich den PSTX300 mit einem 600-V-System verwenden?
A: Ja. Die Nennbetriebsspannung beträgt 208–600 V AC. Die Leistungsangaben sind jedoch nur bis 500 V angegeben. Für den Betrieb mit 600 V muss die Leistung reduziert werden oder die vollständigen Leistungstabellen im Handbuch für 600 V konsultiert werden.
F: Benötige ich ein externes Überlastrelais?
A: Nein. Der PSTX300 verfügt über einen integrierten elektronischen Überlastschutz. Dadurch entfällt die Notwendigkeit eines separaten thermischen Überlastrelais.
F: Welchen Schutzgrad bietet das Programm?
A: Die Hauptklemmen sind nach IP00 klassifiziert (offen, kein Gehäuseschutz).
Das Gerät muss aus Sicherheitsgründen in einem Gehäuse (mindestens Schutzart IP20) installiert werden.

Technische Hinweise

Im Inline-Modus ist der Sanftanlaufstrom der begrenzende Faktor (max. 300 A).
Im Inside-Delta-Modus leitet der Sanftanlasser nur 58 % des Netzstroms, wodurch eine höhere Motorleistung vom selben Gerät aus möglich ist.
Der Motor muss über alle 6 Anschlüsse (U1, V1, W1, U2, V2, W2) verfügen.
Der Motor muss für Dreieckbetrieb (nicht Sternbetrieb) konfiguriert sein.
Der Sanftanlauf ist zwischen den Motorklemmen angeschlossen, nicht zwischen Netzanschluss und Motor.
