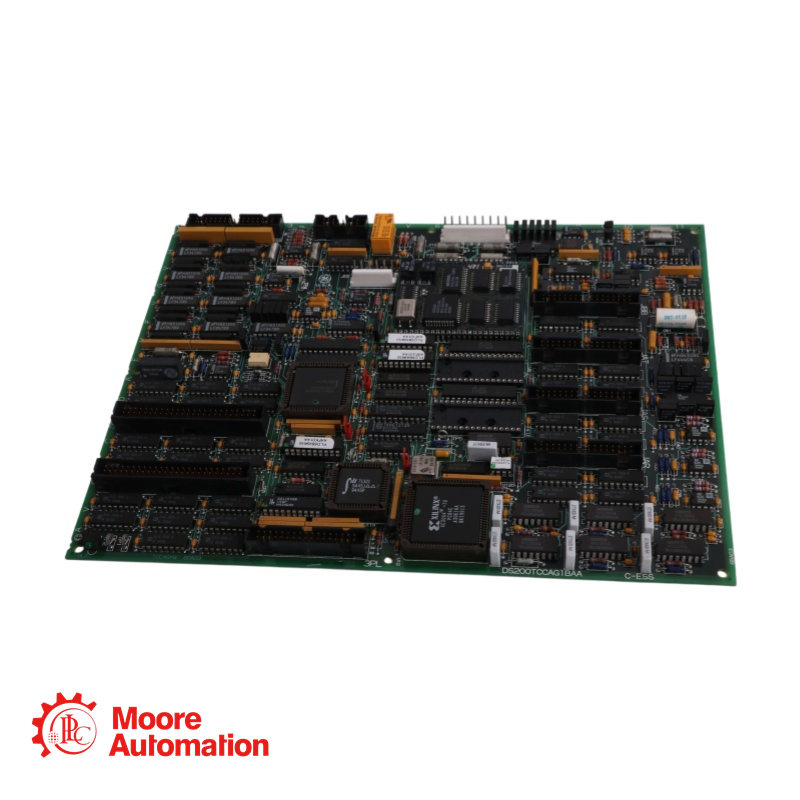

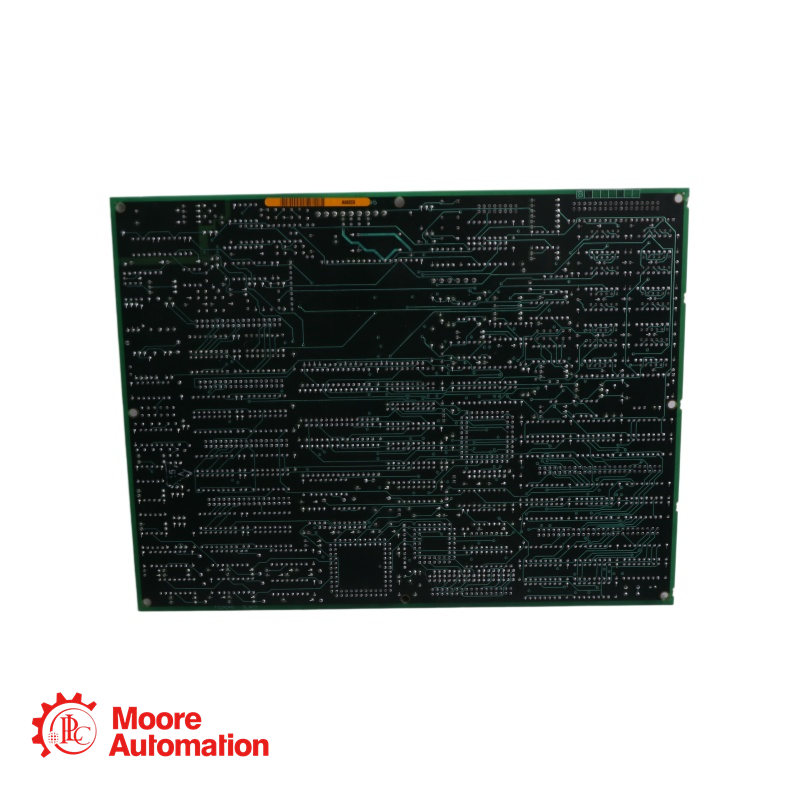

GE DS215TCCAG1BZZ01A DS200TCCAG1BAA Analog I/O-Karte

DS215TCCAG1BZZ01A DS200TCCAG1BAA Die TC2000 Common Analog I/O Board (TCCA) ist eine von General Electric entwickelte und hergestellte Common Analog I/O Board (TCCA) der Mark V-Serie, die in GE Speedtronic Gasturbinen-Steuerungssystemen zum Einsatz kommt. Die TCCA befindet sich im Turbinenkern und verarbeitet analoge Signale der dort montierten Anschlussplatinen CTBA, TBQA und TBCA. Zu diesen Signalen gehören 4–20-mA-Ein- und Ausgänge, RTD-Eingänge, Thermoelement-Eingänge, Wellenspannungseingänge und Wellenstromeingänge. Die Signale werden über den 3PL-Stecker auf die STCA-Platine geschrieben.

Das DS215TCCAG1BZZ01A DS200TCCAG1BAA Die Leiterplatte wurde von General Electric speziell für den Einsatz in der Mark V Turbinensteuerungssystemserie gefertigt. Die Leiterplatte DS200TCCAG1BAA gehört zur Mark V-Serie und findet Anwendung in den Management- und Steuerungssystemen gängiger und kompatibler automatisierter Antriebssysteme für Wind-, Gas- und Dampfturbinen.

Das DS215TCCAG1BZZ01A DS200TCCAG1BAA Die größere Mark V-Serie von PCB genießt nach wie vor hohes Ansehen, da sie eine der letzten Mark-Produktserien von General Electric ist, die die patentierte Speedtronic-Steuerungssystemtechnologie nutzt, die erstmals zusammen mit der Einführung der Mark I-Serie in den späten 1960er Jahren vorgestellt wurde.

Das DS215TCCAG1BZZ01A DS200TCCAG1BAA Bei der Leiterplatte handelt es sich nicht um das ursprünglich von General Electric für diese spezifische Funktion entworfene oder entwickelte Produkt; dies wäre die übergeordnete TC2000 I/O Analog Board DS200TCCAG1, bei der alle drei wesentlichen Produktrevisionen dieses DS200TCCAG1BAA-Geräts fehlen.

Wie steuert die TCCA-Platine die Signalaufbereitung von mehreren Anschlussplatinen innerhalb des Kerns?

Die TCCA-Platine erfasst analoge Signale von den Anschlussplatinen CTBA, TBQA und TBCA. Anschließend bereitet sie diese Signale – seien es Stromschleifen, RTDs oder Thermoelemente – auf und standardisiert sie für die Kommunikation mit der I/O-Engine über den 3PL-Anschluss.

Welche Rolle spielt der 3PL-Stecker bei der Systemkommunikation der TCCA-Platine?

Der 3PL-Anschluss dient als primäre Datenbrücke und überträgt alle aufbereiteten analogen Eingänge von der TCCA-Karte an die I/O-Engine, wodurch Echtzeitüberwachung und -steuerung ermöglicht werden.

Warum ist die Jumperbrücke JP2 bei den Testverfahren der Platine wichtig?

JP2 deaktiviert den Onboard-Oszillator und ist daher eine wichtige Hardwareeinstellung bei der Durchführung bestimmter Diagnosetests auf Kartenebene oder Werkstests.

Wie unterscheidet und verarbeitet die TCCA-Platine verschiedene RTD-Typen im Betrieb?

Der RTD-Typ wird über I/O-Konfigurationskonstanten ausgewählt. Die Platine verwendet einen festen Anregungsstrom und misst Spannungsänderungen aufgrund von Widerstandsänderungen, wobei die Werte entsprechend skaliert werden.
