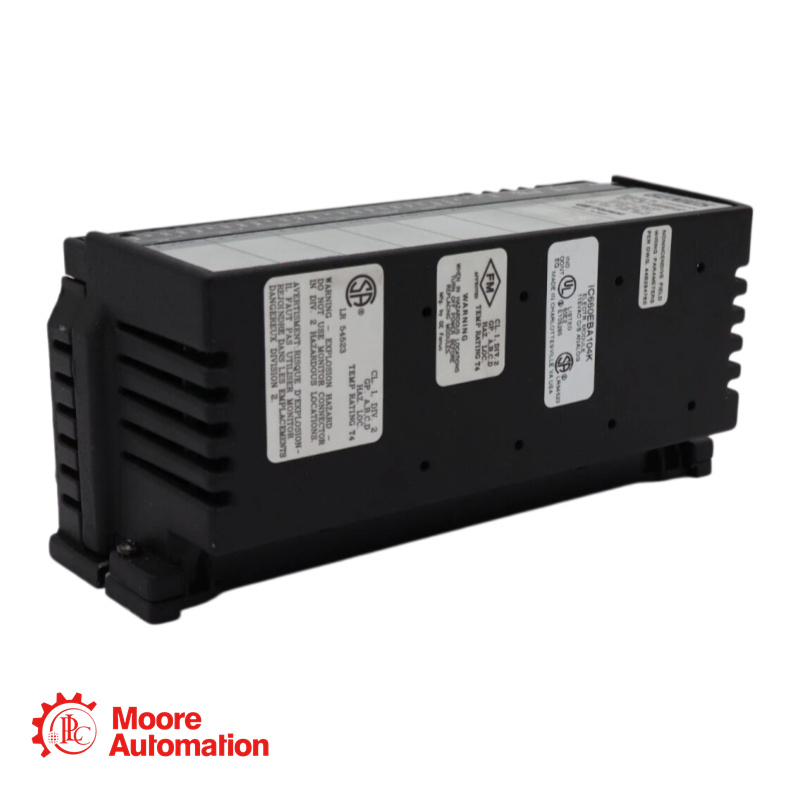

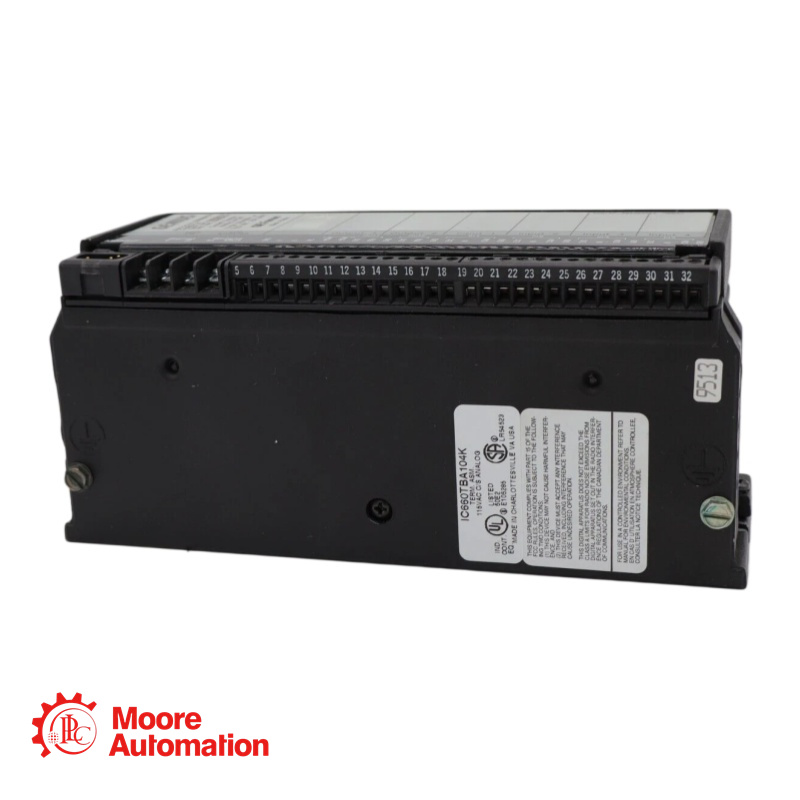

IC660BBA104 GE I/O-Block

Kontaktieren Sie uns unten, um den besten Preis zu erhalten.
Kontakt-- Frida
E-Mail--sales5@mooreplc.com
Mobil (WhatsApp) +86 15359408275

Beschreibung von IC660BBA104

Der GE Fanuc IC660BBA104 ist ein Genius I/O-Block zur Anbindung einer speicherprogrammierbaren Steuerung (SPS) mit bis zu vier 4–20-mA-Analogeingängen und zwei 4–20-mA-Analogausgängen. Die Stromversorgung erfolgt über 115 V AC/125 V DC. Das Modul verfügt über vollständig isolierte Eingangskanäle mit jeweils 24-V-Schleifenspannung, was die Verdrahtung für Zweidraht-Messumformer vereinfacht. Erweiterte, softwarekonfigurierbare Diagnosefunktionen, darunter die Erkennung von Drahtunterbrechungen und die Überprüfung von Rückkopplungsfehlern, gewährleisten die Systemzuverlässigkeit ohne manuelle Kalibrierung.

Sechs analoge Schaltungen (4 bis 20 mA): 4 Eingänge und 2 Ausgänge
Isolierte Kanäle
Für den Betrieb ist keine Benutzerkalibrierung erforderlich.
Softwarekonfigurierbar
Erweiterte Diagnostik
Steuerung des dedizierten Bus-Schaltmoduls

Parameter

Versorgungsspannung: 98–132 V AC / 105–145 V DC
Maximalstrom: 250 mA (AC) / 140 mA (DC)
Frequenz/Welligkeit: 47-63 Hz (Wechselstrom) / max. 10 % Welligkeit (Gleichstrom)
Ausfallzeit der Stromversorgung: 1 Zyklus (AC) / 10 ms min. (DC)
Isolation (Block zu Block): 1500 V für eine Minute
Isolation (Gruppe zu Gruppe): 1500 V RMS
BSM-Steuerung: Schaltet einen 24/48 VDC BSM (IC66*BSM021)
Anzahl der Eingänge: 4
Messbereich: 4 mA bis 20 mA
Überlastfähigkeit: 0 mA bis 25 mA
Auflösung: 1 µA
Konvertierungszeit: 16,6 ms bis 400 ms (vom Benutzer wählbar)
Eingangsimpedanz: 100 Ohm ± 5 %

Häufig gestellte Fragen

Was bedeutet die Diagnosemeldung „Offener Draht“ für einen Eingangskanal?
A: Der Block stellt an jedem Eingangskanal eine 24-V-Spannungsversorgung für 2-Draht-Transmitter bereit. Die Diagnose „Offener Draht“ zeigt an, dass der Strom im Stromkreis unter 2 mA gefallen ist, was typischerweise durch einen Drahtbruch oder eine Drahtunterbrechung im Stromkreis verursacht wird. Diese Funktion ermöglicht eine schnelle Fehlersuche bei Verdrahtungsproblemen vor Ort.

Welchen Zweck hat die Diagnose „Ausgangsrückkopplungsfehler“?
A: Jeder Ausgangskanal verfügt über einen eigenen A/D-Wandler, der den tatsächlichen Ausgangsstrom misst und mit dem Sollwert vergleicht. Überschreitet die Differenz 250 µA, wird ein „Rückkopplungsfehler“ gemeldet. Dieser Fehler kann Verdrahtungsfehler oder einen Hardwaredefekt im Ausgangskreis aufdecken. Falsche Fehler können auftreten, wenn die „Ausgangsrückkopplungszeit“ zu kurz eingestellt ist. Es wird empfohlen, diese Zeit zu erhöhen oder den Test bei sehr niedrigen Strömen (unter 1 mA) zu deaktivieren.

Benötige ich für meine schleifengespeisten Sensoren ein externes 24V-Netzteil, wenn ich diesen Block verwende?
A: Nein. Ein wesentliches Merkmal dieses Blocks ist, dass jeder der vier Eingangskanäle über eine eigene interne 24-V-Stromschleifenversorgung verfügt, die bis zu einem Nennstrom von 25 mA liefern kann. Dies vereinfacht die Systementwicklung, da keine separaten Netzteile für Feldtransmitter benötigt werden, solange die Gesamtschleifenimpedanz 1000 Ohm (bei 20 mA) nicht überschreitet.
