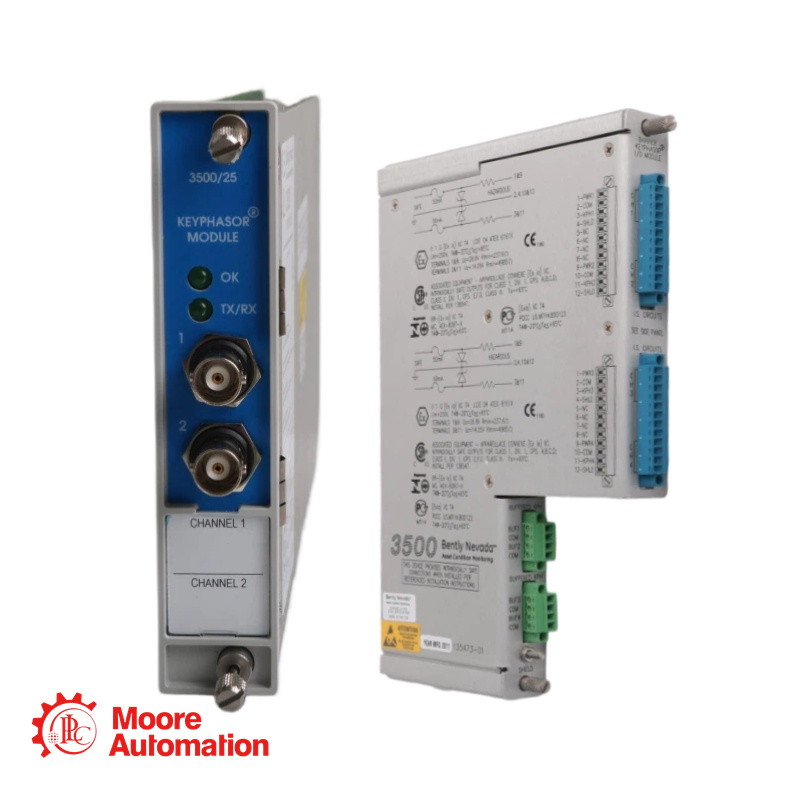

3500/25 Erweitertes Keyphasor-Modul

Der Bentley Nevada 3500/25 Enhanced Keyphasor Module isa hDas halbhohe Zweikanalmodul dient zur Bereitstellung von Keyphasor-Signalen für die Monitormodule in einem 3500-Rack. Es empfängt Eingangssignale von Näherungssensoren oder magnetischen Aufnehmern und wandelt diese in digitale Keyphasor-Signale um. Diese zeigen an, wann die Keyphasor-Markierung auf der Welle mit dem Keyphasor-Wandler übereinstimmt. Das Maschinenschutzsystem 3500 kann im Normalbetrieb bis zu vier Keyphasor-Signale und im Paarbetrieb bis zu acht Keyphasor-Signale verarbeiten.

Anmerkungen: Das Keyphasor-Signal ist ein einmal pro Umdrehung oder mehrmals pro Umdrehung erzeugter Impuls einer rotierenden Welle oder eines Zahnrads, der zur präzisen Zeitmessung dient. Dadurch können 3500-Überwachungsmodule und externe Diagnosegeräte die Drehzahl der Welle sowie Vektorparameter wie Schwingungsamplitude und -phase (1X) messen.

Spezifikationen von 3500/25

Leistungsaufnahme: typisch 3,2 Watt
Eingangsimpedanz: mindestens 21,8 kΩ
Ausgangsimpedanz: 504 Ω maximale gepufferte Ausgangsimpedanz.
Stromversorgung für Keyphasor-Wandler: -24 Vdc, maximal 40 mA pro Kanal.
Lagertemperatur: -40 °C bis +85 °C (-40 °F bis +185 °F)
Luftfeuchtigkeit: 95 %, nicht kondensierend

+Hauptmodul:

Abmessungen (Tiefe x Höhe x Breite):
119,9 mm x 24,4 mm x 256,5 mm (4,72 Zoll x 0,96 Zoll x 10,10 Zoll).
Gewicht: 0,34 kg (0,76 lbs.)
+E/A-Modul:

Abmessungen (Höhe x Breite x Tiefe):
241,3 mm x 24,4 mm x 103,1 mm (9,50 Zoll x 0,96 Zoll x 4,06 Zoll)
Gewicht: 0,46 kg (1,01 lbs.)

3500/25 Ersatzteile

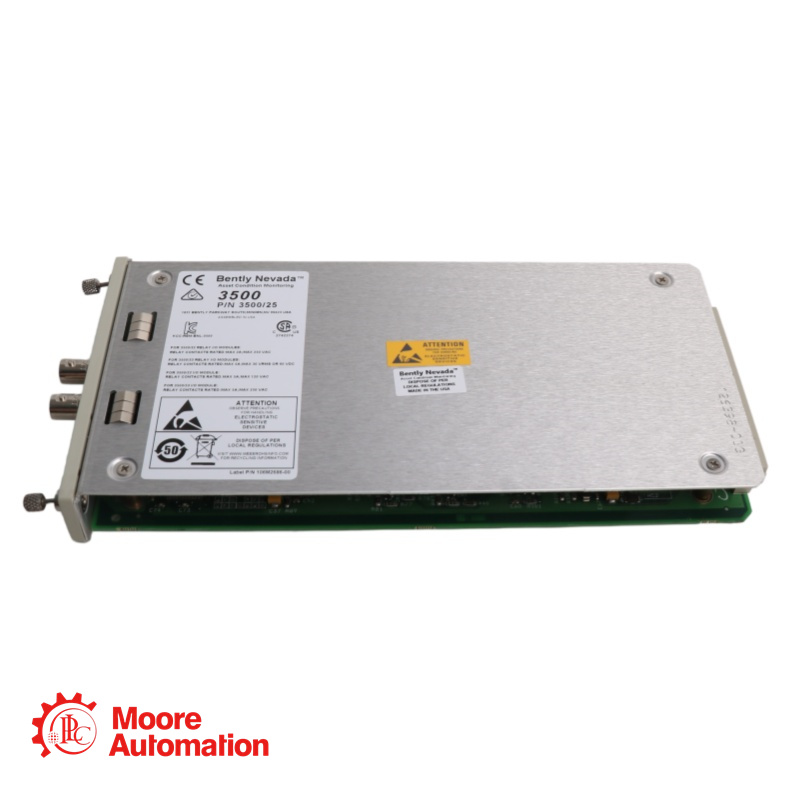

149369-01 - Erweitertes Keyphasor-Modul

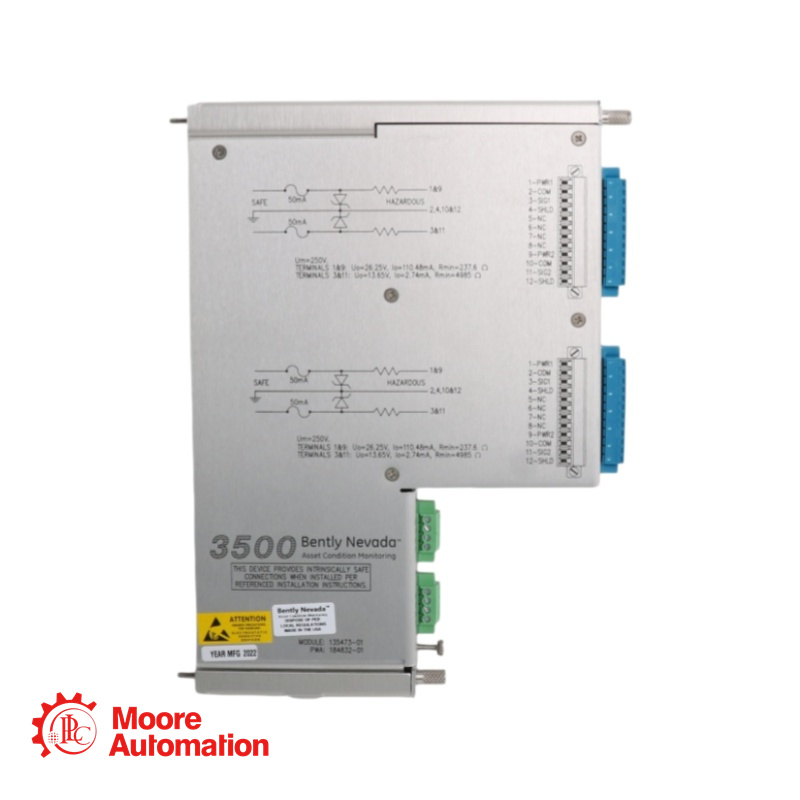

135473-01 - Keyphasor I/O-Modul (Interne Barrieren und interne Abschlüsse).

Häufig gestellte Fragen von 3500/25

Was ist das 3500/25 Enhanced Keyphasor Module (149369-01 + 135473-01)?
A: Dies ist ein halbhohes Zweikanalmodul für das Maschinenschutzsystem Bently Nevada 3500. Es wandelt Signale von Näherungssensoren oder magnetischen Aufnehmern in digitale Keyphasor-Impulse (einmal pro Umdrehung oder mehrfach) zur Drehzahl- und Phasenmessung um. Das I/O-Modul 135473-01 bietet interne Barrieren und Anschlüsse für Anwendungen in explosionsgefährdeten Bereichen.

Ist das Modul 149369-01 abwärtskompatibel mit älteren Keyphasor-Modulen?
A: Ja. Es handelt sich um einen direkten Plug-in-Ersatz für das ältere Modul 125792-01, wobei die vollständige Abwärtskompatibilität in Form, Passform und Funktion erhalten bleibt.

Wie viele Keyphasor-Signale kann das 3500-System mit diesem Modul verarbeiten?
A: Bis zu vier Keyphasor-Signale in normaler Konfiguration oder acht Signale in gepaarter Konfiguration mit bis zu vier Keyphasor-Modulen.
