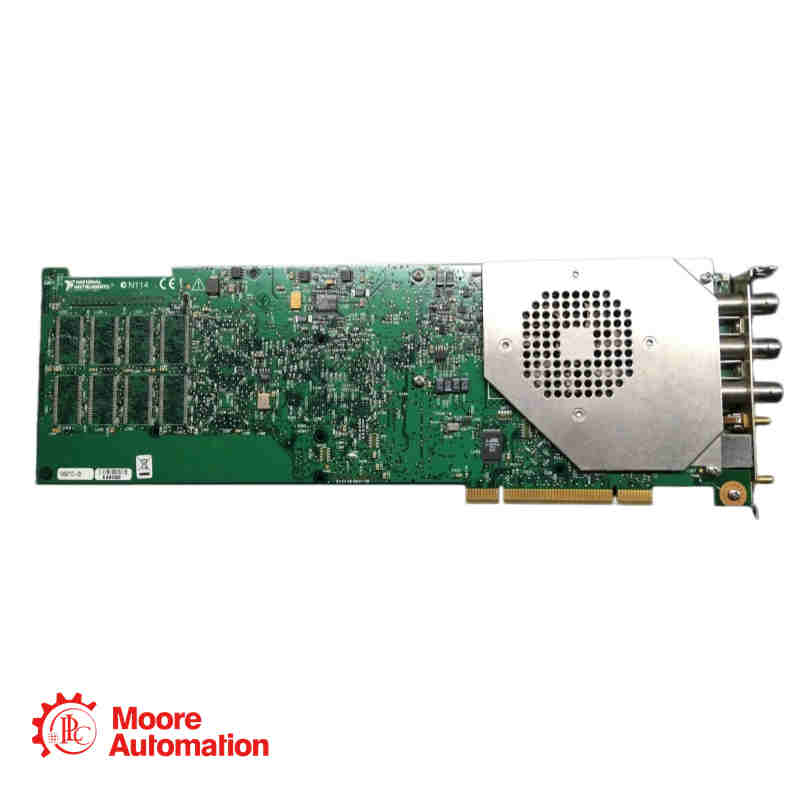

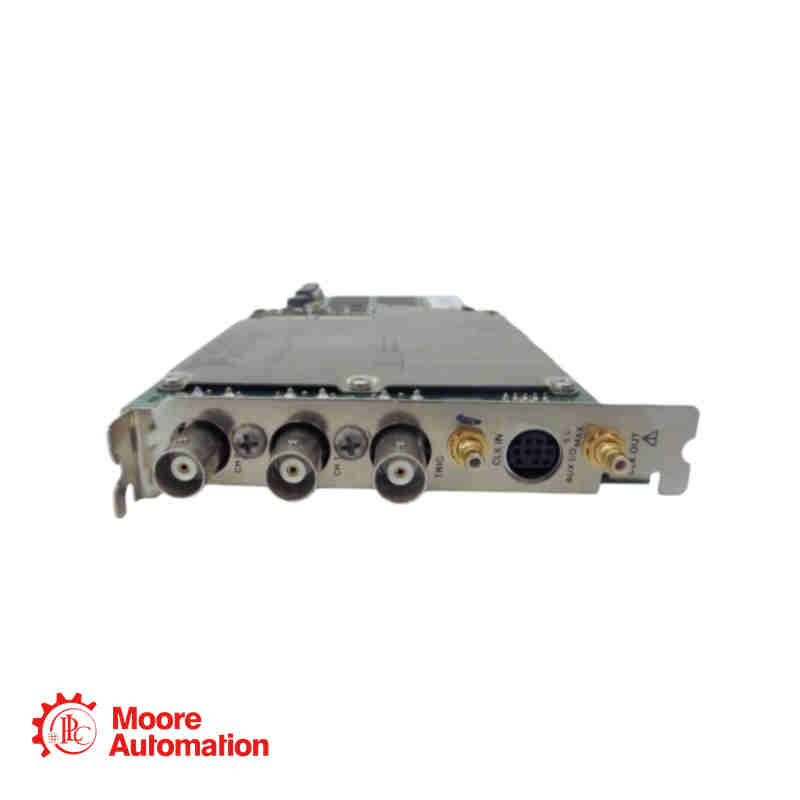

NATIONAL INSTRUMENTS PCI-5122 Oszilloskopgerät

Grundlegende Informationen

Produktbeschreibung

Das hochauflösende Oszilloskop PCI-5122 verfügt über zwei Kanäle mit einem störungsfreien Dynamikbereich (SFDR) von über 75 dBc und flexiblen Einstellmöglichkeiten für Kopplung, Impedanz, Spannungsbereich und Filterung. Es bietet zudem verschiedene Triggermodi, einen großen internen Speicher und einen Gerätetreiber mit Datenstreaming- und Analysefunktionen. Das Gerät eignet sich ideal für Anwendungen im Zeit- und Frequenzbereich, die hochauflösende, rauscharme Messungen mit bis zu 100 MS/s und 100 MHz analoger Bandbreite erfordern.

★Hochgeschwindigkeits- und hochauflösende Digitalisierung – 100 MS/s, 14 Bit, 100 MHz Bandbreite

★Zwei gleichzeitig abgetastete Kanäle mit unabhängigen Eingangsbereichen

★Software-wählbar 50 Ω / 1 MΩ Impedanz zur Anpassung von Signalquellen

★Mehrere Triggermodi (Flanke, Fenster, Video, Hysterese, digital)

★Bis zu 256 MB interner Speicher (128 MS pro Kanal) für lange Aufnahmen

Produktspezifikation

Vertikal (Analogeingang)
Kanäle: 2 (gleichzeitig abgetastet)
Auflösung: 14 Bit
Eingangsimpedanz (softwareseitig wählbar): 50 Ω ±2,0 % oder 1 MΩ ±0,75 % (29 pF Nennkapazität)
Eingangskopplung: AC, DC, GND
Vollständige Eingangsbereiche (Vpk-pk): 0,2 V, 0,4 V, 1 V, 2 V, 4 V, 10 V, 20 V (nur 1 MΩ)

Horizontal (Stichprobe)
Echtzeit-Abtastrate: 1,526 kS/s bis 100 MS/s
Random Interleaved Sampling (RIS): 200 MS/s bis 2 GS/s (Vielfache von 100 MS/s)

Erinnerung
Optionen für den Onboard-Speicher:
8 MB Standard: 4 MS pro Kanal, maximal 16.384 Datensätze
64 MB: 32 ms pro Kanal, maximal 100.000 Datensätze
256 MB: 128 ms pro Kanal, maximal 100.000 Datensätze
Mindestlänge der Aufzeichnung: 1 Sample

-------------------------------------------------------------
