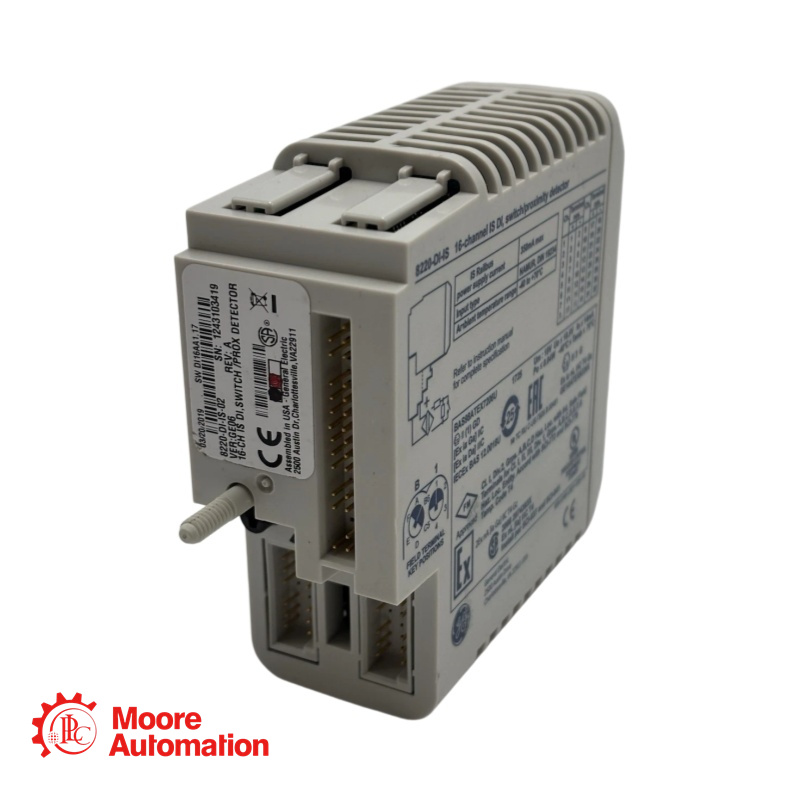

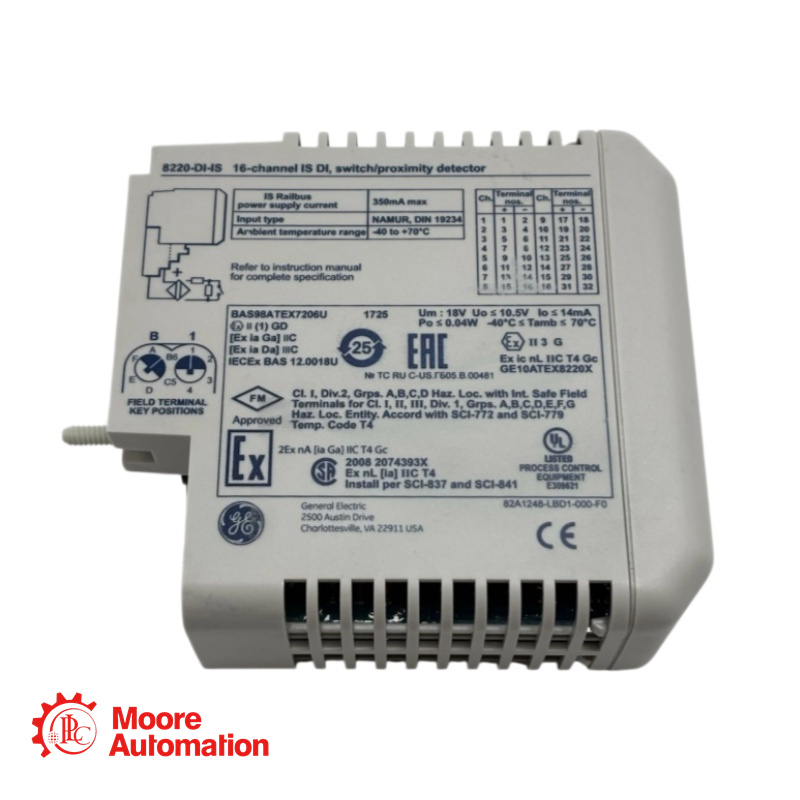

MTL 8220-DI-IS Diskretes Eingangsmodul

Hier Preis anfragen:

Verkaufsleiterin: Frida

Telefon/WhatsApp: +86 15359408275

E-Mail: sales5@mooreplc.com

Grundlegende Informationen

Hersteller: MTL Instruments (Eaton)
Produktfamilie: MTL8000 Serie E/A
Funktion: 16-Kanal IS Digitaleingang (Schalter-/Näherungssensorschnittstelle)
Primäre Anwendung: Signalerfassung in explosionsgefährdeten Bereichen der Zone 0 / Klasse I, Division 1

Produktbeschreibung

Das 8220-DI-IS ist ein eigensicheres Eingangsmodul mit hoher Packungsdichte, das für die Anbindung von bis zu 16 Feldgeräten in explosionsgefährdeten Bereichen ausgelegt ist. Es verarbeitet Signale von potentialfreien Kontakten, einfachen Geräten oder NAMUR-konformen Näherungssensoren.

Technische Spezifikationen

Anwendungsgebiete

Chemie & Petrochemie: Massenüberwachung von manuellen Ventilen, Druckschaltern und Füllstandsschaltern in Lagertanklagern.
Turbinensteuerungssysteme: Schnittstelle für Vibrationssensor-Alarmkontakte (Näherungssonden) mit LFD zur Sicherstellung der Regelkreisintegrität.
Brand- und Gasmeldezentralen: Überwachung von Handfeuermeldern und Rauch-/Wärmemeldern in explosionsgefährdeten Bereichen der Verarbeitung.
Schienenverkehr & Transport: Statusrückmeldungen von Gleissignalanlagen, bei denen Eigensicherheit vorgeschrieben ist.

Häufig gestellte Fragen - 8220-DI-IS

F: Wie funktioniert die Leitungsfehlererkennung (LFD)?k in diesem Modul?
A: Das Modul überwacht den Gesamtwiderstand der Schleife.
Normalbetrieb: Der Widerstand entspricht dem NAMUR-Strom (1,2 mA - 2,1 mA).
Unterbrechung: Schleifenwiderstand > 90 kΩ. Das Modul meldet einen Fehler (Drahtbruch).
Kurzschluss: Schleifenwiderstand < 100 Ω. Das Modul meldet einen Fehler (Kurzschluss).
Hinweis: LFD kann pro Kanal über die Softwarekonfiguration aktiviert oder deaktiviert werden, um eine einfache potentialfreie Kontaktverdrahtung zu ermöglichen.

F: Kann ich dieses Modul für Hochgeschwindigkeitszählanwendungen verwenden?
A: Begrenzt. Die maximale Eingangsfrequenz beträgt 20 Hz, die minimale detektierbare Impulsbreite 45 ms. Dieses Gerät ist ausgelegt für langsame mechanische Impulszählung (z. B. Turbinen-Durchflussmesser mit Reed-Schalter-Ausgang) anstelle von Hochgeschwindigkeits-Drehgeber-Rückmeldung.

F: Worin besteht der Unterschied zwischen den Feldklemmen 8623-FT-IS und 8624-FT-IS?
A:
8623-FT-IS: Standard-Anschlussklemme für alle 16 Kanäle.
8624-FT-IS: Spezieller Klemmenblock mit Schleifentrennfunktion (einzelne Sicherungen/Leistungsschalter) für 8 Kanäle. Dies ermöglicht Wartungsarbeiten, ohne das gesamte Modul abzuschalten.
