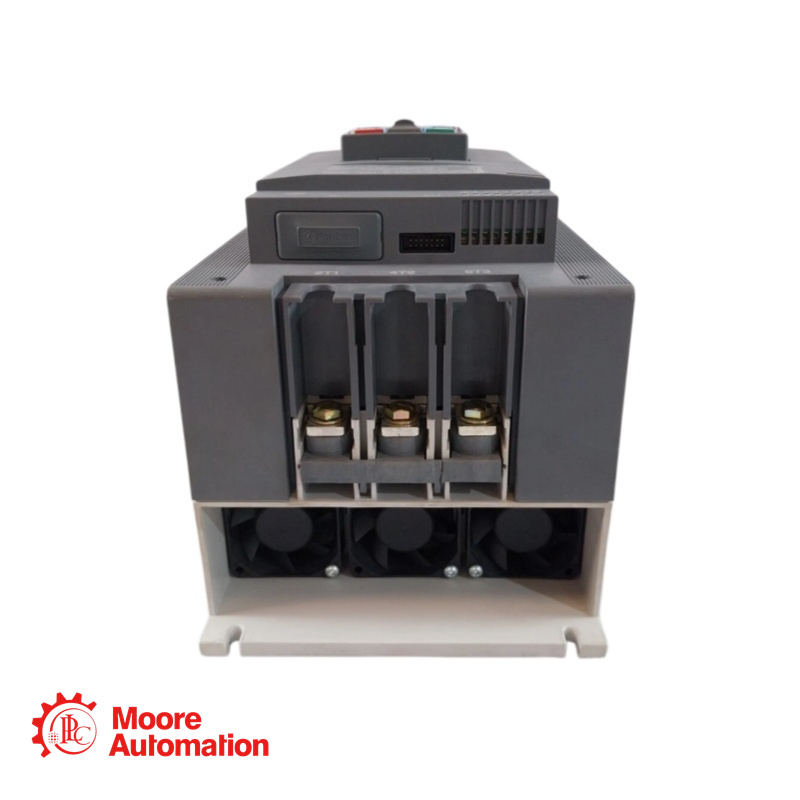

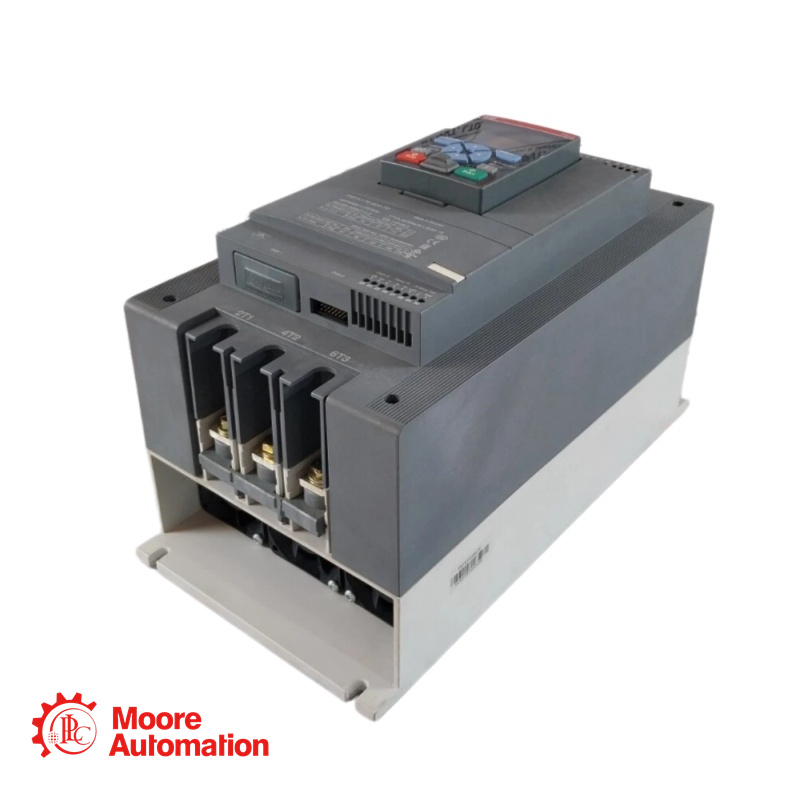

1SFA898111R7000 PSTX170-600-70 Softstarter

Der Sanftanlaufgerät PSTX170-600-70 hat einen maximalen Betriebsstrom von 170 A und einen Betriebsspannungsbereich von 208 bis 600 V AC. Die Steuerspannung liegt zwischen 100 und 250 V AC bei 50/60 Hz. Der PSTX ermöglicht dreiphasiges Sanftanlaufen und -stoppen mittels Spannungs- oder Drehmomentrampe. Er verfügt über einen integrierten Bypass für einfache Installation und Energieeinsparung. Die Relaisausgänge liefern im Schließerzustand (NO) Signale für RUN, TOR und Ereignisse. Der PSTX bietet Funktionen wie Strombegrenzung, Anlauf, Analogausgang, EOL-Anzeige, Motorheizung und Pumpenreinigung. Standardmäßig verfügt er außerdem über Tippbetrieb, Bremsen, Stillstandsbremse, Diagnosefunktionen, Sequenzstart und einen Not-/Feuerlöschpumpenmodus. Zur Bedienung des PSTX dient ein abnehmbares, vollgrafisches Display mit Schutzart IP66 und Schutzart 4x für den Außenbereich. Die Kommunikation mit dem PSTX kann über vier Wege erfolgen: über die festverdrahteten Eingänge Start/Stopp/Fehlerrücksetzung sowie über drei programmierbare digitale Eingänge. Eine weitere beliebte Option ist die integrierte Feldbuskommunikation Modbus RTU inklusive optionaler ANYBUS-Module mit allen gängigen Protokollen wie beispielsweise Profinet, Profibus, Modbus TCP, Ethernet/IP und anderen. Alternativ kann die Kommunikation mit PSTX über einen externen Adapter und einen Feldbusstecker erfolgen. PSTX ist die optimale Lösung für alle Motoranlaufanwendungen. Es eignet sich für mittelgroße bis große Drehstrommotoren mit Nennströmen von 30 bis 1250 A in Reihenschaltung oder 52 bis 2160 A in Dreieckschaltung. Typische Anwendungsbereiche sind beispielsweise Pumpen, Ventilatoren, Kompressoren und Förderbänder.

Spezifikationen von 1SFA898111R7000 PSTX170-600-70

Bemessungsbetriebsspannung: 208 ... 600 V AC
Bemessungssteuerspannung (Us): 100 ... 250 V AC
Bemessungssteuerspannung (Uc): 24 V DC
Nennfrequenz (f): 50/60 Hz
Hauptkreisfrequenz: 50 / 60 Hz
Bemessungsbetriebsleistung – Reihenanschluss (Pe): (230 V) 45 kW
(400 V) 90 kW
(500 V) 110 kW
Bemessungsbetriebsstrom – Reihenschaltung (Ie): 170 A
Bemessungsbetriebsleistung – innerhalb einer Dreieckschaltung: (230 V) 90 kW
(400 V) 160 kW
(500 V) 200 kW
Bemessungsbetriebsstrom – innerhalb einer Dreieckschaltung: 300 A
Überlastschutz: Eingebauter elektronischer Überlastschutz
Integrierter elektronischer Überlastschutz: Ja
Anlaufzeit: 1 ... 120 s
Anfangsspannung beim Start: 10 ... 99 %

Häufig gestellte Fragen 1SFA898111R7000 PSTX170-600-70

F: Kann ich dasselbe Gerät sowohl für 230-V- als auch für 600-V-Systeme verwenden?
A: Ja. Die Nennbetriebsspannung liegt zwischen 208 und 600 V AC. Das Gerät passt sich innerhalb dieses Bereichs automatisch an die Versorgungsspannung an, die Nennleistung muss jedoch entsprechend neu berechnet werden (niedrigere Spannung = geringere maximale Leistung).
F: Benötige ich ein externes Überlastrelais?
A: Nein. Das Gerät verfügt über einen integrierten elektronischen Überlastschutz. Dadurch entfällt die Notwendigkeit eines separaten thermischen Überlastrelais im Motorstarter-Schaltschrank.
F: Welche Steuerspannungen sind erforderlich?
A:Steuerversorgung (US): 100 … 250 V AC — diese versorgt die interne Elektronik mit Strom.
Steuerschaltung (Uc): 24 V DC — dies ist typischerweise für Fernstart-/Stoppsignale.

Technische Hinweise

Die Leistung skaliert mit der Spannung (45 kW bei 230 V → 90 kW bei 400 V). Der Strom von 170 A darf unabhängig von der Spannung nicht überschritten werden.
Die Leistung ist höher (160 kW bei 400 V), da der Sanftanlauf nur 58 % des Netzstroms erhält. Allerdings müssen alle 6 Anschlüsse des Motors zugänglich sein.
Bei 230 V im Dreieckbetrieb beträgt die maximale Leistung 90 kW (Strom begrenzt auf 300 A). Bei 500 V im Dreieckbetrieb beträgt die maximale Leistung 200 kW.
