Grundlegende Informationen

Hersteller: Pepperl+Fuchs
Produkttyp: K-System (KF-Serie) Schnittstellenmodul
Funktion: 1-Kanal-Signalaufbereiter und isolierte Barriere für Anwendungen in explosionsgefährdeten Bereichen

Produktbeschreibung

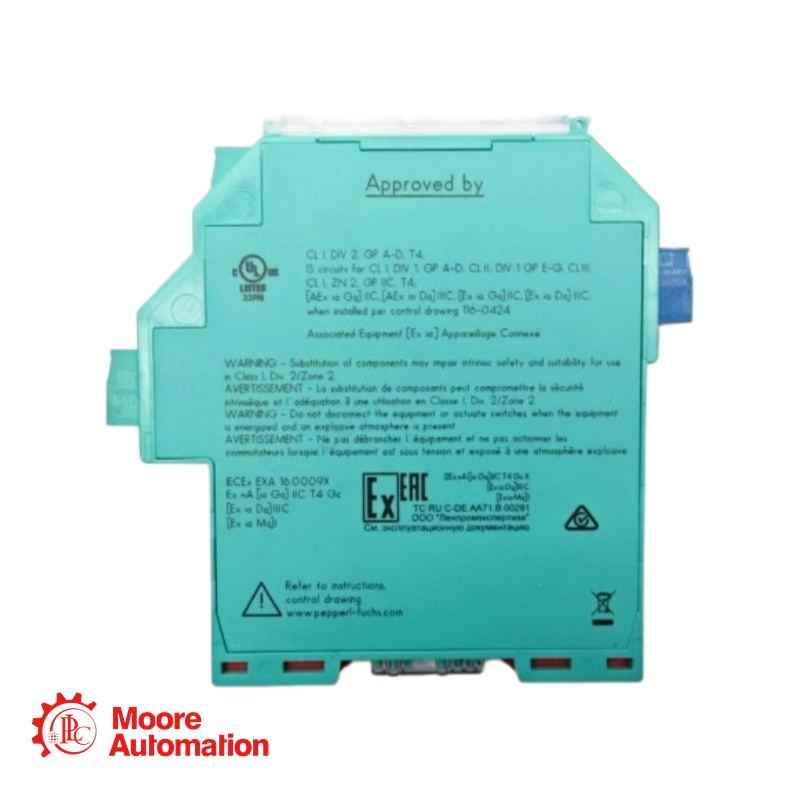

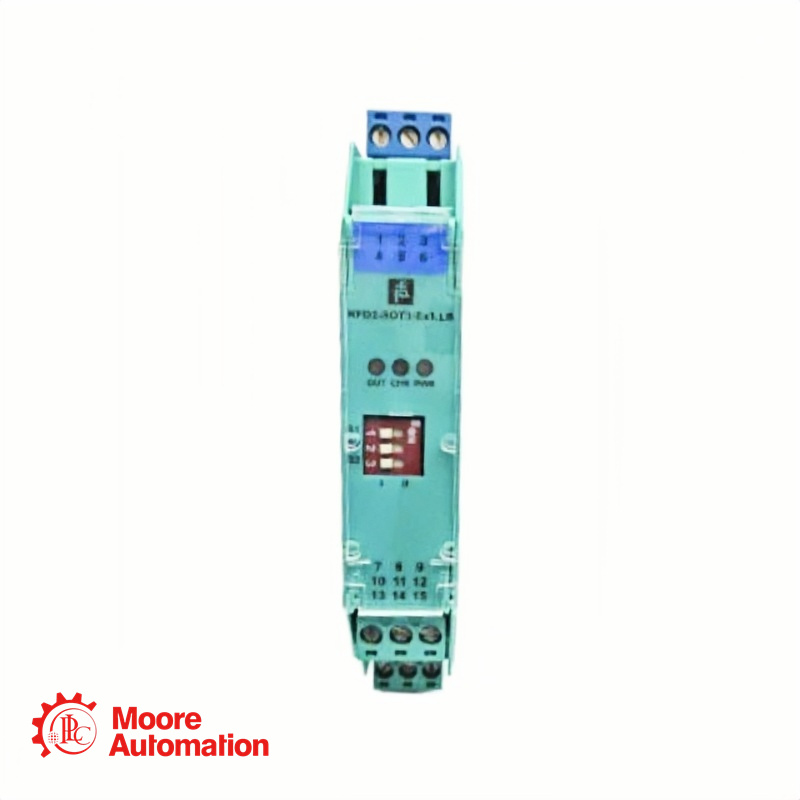

Der KFD2-SOT3-EX1.LB Es handelt sich um eine galvanisch getrennte Barriere zur Übertragung digitaler Signale von einem explosionsgefährdeten in einen sicheren Bereich. Sie empfängt Eingangssignale von NAMUR-Sensoren oder potentialfreien mechanischen Kontakten und stellt zwei unabhängige, passive Transistorausgänge bereit.

Dieses Gerät zeichnet sich durch seine konfigurierbare Ausgangslogik aus, wodurch der zweite Ausgangskanal entweder als redundanter Signalverteiler oder als dedizierter Fehleranzeigeausgang fungieren kann. Mit integrierter Leitungsfehlererkennung (LFD) und funktionaler Sicherheitsklasse SIL 2 (SC 3) ist es für kritische Prozessautomatisierungskreisläufe optimiert, die hohe Verfügbarkeit und diagnostische Transparenz erfordern.

Technische Spezifikationen

Anwendungsgebiete

Chemische und petrochemische Anlagen: Schnittstelle für NAMUR-Näherungssensoren zur Überwachung der Ventilposition in explosionsgefährdeten Bereichen.
Brand- und Gasdetektionssysteme: Zuverlässige Überwachung von Rauchmeldern oder Handfeuermeldern mit SIL 2-Integrität.
Turbinen- und Kompressor-Skids: Schnittstelle zwischen Vibrationssensor (Näherungssonde) und Fehlerspeicherfunktion.
Sicherheitsgerichtete Systeme (SIS): Wo für das Signalaufbereitungselement eine systematische SC 3-Fähigkeit erforderlich ist.

Häufig gestellte Fragen - KFD2-SOT3-EX1.LB

F: Wie schließe ich einen potentialfreien Kontakt (Schalter) an dieses Bauteil an? KFD2-SOT3-EX1.LB?
A: Um die NAMUR-Strompegel zu simulieren, muss der Kontakt feldseitig in Reihe mit einem Widerstandsnetzwerk (z. B. Pepperl+Fuchs F-NR3-Ex1) geschaltet werden. Alternativ kann die LFD über den DIP-Schalter deaktiviert und ein potentialfreier Kontakt direkt zwischen Klemme 1+ und 2+ angeschlossen werden. Hinweis: Durch Deaktivierung der LFD kann das Modul keinen Feldleitungsbruch mehr erkennen.

F: Worin besteht der Unterschied zwischen der Isolation „Ausgang I“ und „Ausgang II“?
A: Beide sind galvanisch getrennte passive Transistoren. Die Trennung zwischen Ausgang I und Ausgang II entspricht jedoch der Basistrennspannung (60 V). Wenn Sie beide Ausgänge zur Ansteuerung zweier verschiedener SPS-Eingangskarten mit unterschiedlichen Versorgungsspannungen verwenden, stellen Sie sicher, dass die Potenzialdifferenz 60 V nicht überschreitet, um die sichere Trennung zu gewährleisten.

F: Was bedeutet „Passiver Transistorausgang“?
A: Das Modul liefert keine Spannung am Ausgangskreis. Sie müssen eine externe Gleichspannungsquelle (max. 30 V) in Reihe mit der Last schalten (z. B. eine SPS-Eingangskarte). Das Modul dient als Schalter, um diesen externen Kreis auf Masse (0 V) zu ziehen.

F: Was bedeutet „Um 253 V AC“ in den Daten für explosionsgefährdete Bereiche?
A: Dies ist die maximale zulässige Spannung, die an der Seite des nicht explosionsgefährdeten Bereichs (Stromversorgungsanschlüsse) angelegt werden kann, ohne den Eigenschutz zu beeinträchtigen. Es handelt sich nicht um die Betriebsspannung (19–30 V DC). Sie gibt die Robustheit des Moduls gegenüber Netzspannungsspitzen an.
