1794-IV32 SPS-Diskreteingangsmodul

1794-IV32 Diskretes Eingangsmodul

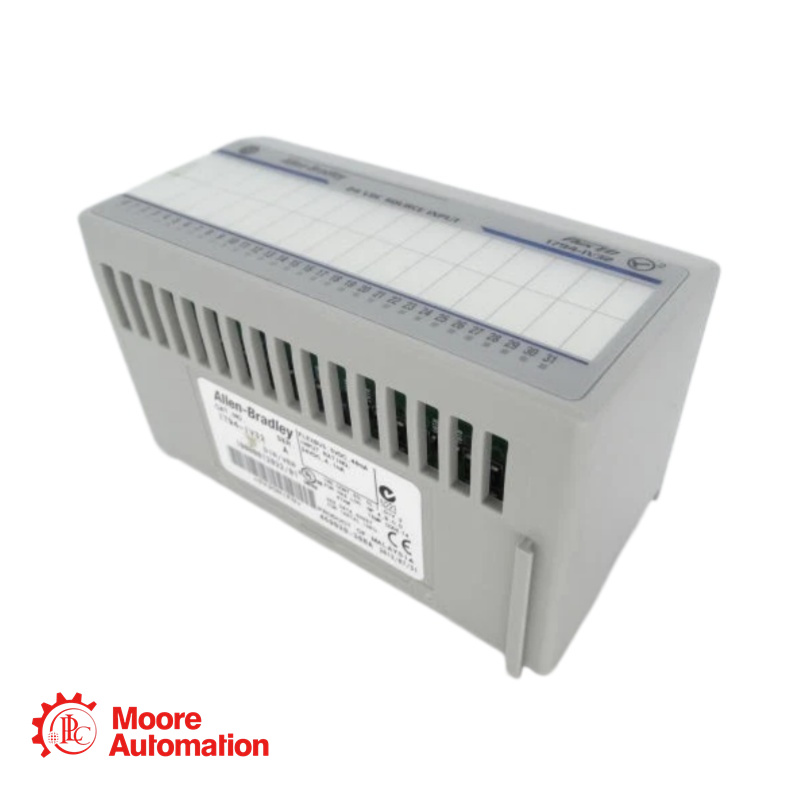

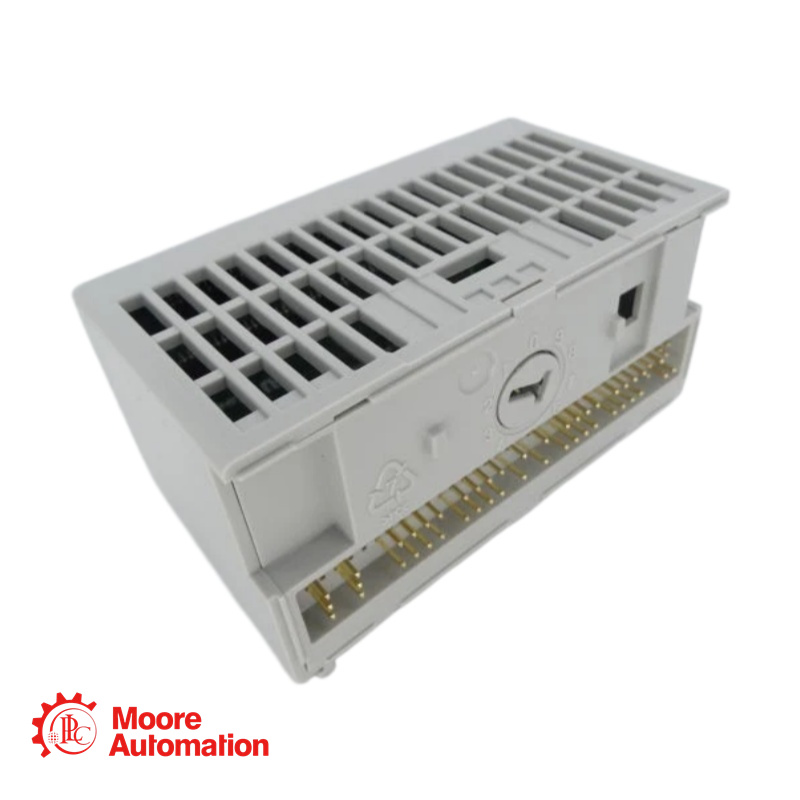

Das Modul 1794-IV32 ist ein diskretes Eingangsmodul der Flex I/O-Plattform. Es verfügt über 32 Stromquellen-Eingangskanäle mit einer Nennspannung von 24 V DC. Die Stromaufnahme des Moduls beträgt 40 mA bei 5 V DC. Es ist kompatibel mit den Terminal-Basiseinheiten 1794-TB32, 1794-TB32S, 1794-TB62DS und 1794-TB62EXD4X15.

1794-IV32 Spezifikationen

Modultyp: 24 VDC diskretes Eingangsmodul
Anzahl der Kanäle: Zweiunddreißig (32)
Statusanzeigen: 32 gelbe Statusanzeigen
Anzahl der Eingaben: Zweiunddreißig (32)
Verdrahtungskonfiguration:Quellen
Maximaler Verschmutzungsgrad: Verschmutzungsgrad 2
Nenneingangsspannung: 24 V DC
Maximaler Überspannungspegel: Überspannungskategorie II
Eingangsspannung, nominal: 24 V DC
Minimale Durchlassspannung: 19,2 V DC
Montageplatte: 1794 Montageplatte
Eingangsspannungsbereich: 19,2–31,2 V DC
Maximale Durchlassspannung: 31,2 V DC
Höhe: 6562 Fuß
Mindeststrom im eingeschalteten Zustand: 2,0 mA

1794-IV32 Häufig gestellte Fragen

F: Was ist die minimale Durchlassspannung und der minimale Durchlassstrom, und warum ist das wichtig?
A: Der 1794-IV32 benötigt mindestens 19,2 VDC bei 2,0 mA, um einen EIN-Zustand zuverlässig zu erkennen. Feldsignale unter 19,2 VDC oder mit unzureichender Strombelastbarkeit werden nicht registriert.

F: Kann dieses Modul in explosionsgefährdeten Bereichen eingesetzt werden?
A: Das Modul selbst muss in einem geeigneten Gehäuse installiert werden, das der Klassifizierung für explosionsgefährdete Bereiche entspricht. Für Installationen in explosionsgefährdeten Bereichen ist die Anschlussklemme 1794-TB62EXD4X15 speziell für solche Umgebungen ausgelegt.

F: Wie hoch ist die Stromaufnahme des FlexBus und warum wird sie mit 40 mA angegeben?
A: Die Stromaufnahme des FlexBus bezeichnet den Strom, den das Modul von der 5-VDC-Logikversorgung der FLEX I/O-Backplane zur Versorgung seiner internen Elektronik bezieht. Mit 40 mA ist das 1794-IV32 ein effizientes Modul, sodass ausreichend Leistungsbudget auf der Backplane für weitere Module in derselben FLEX I/O-Baugruppe zur Verfügung steht.
