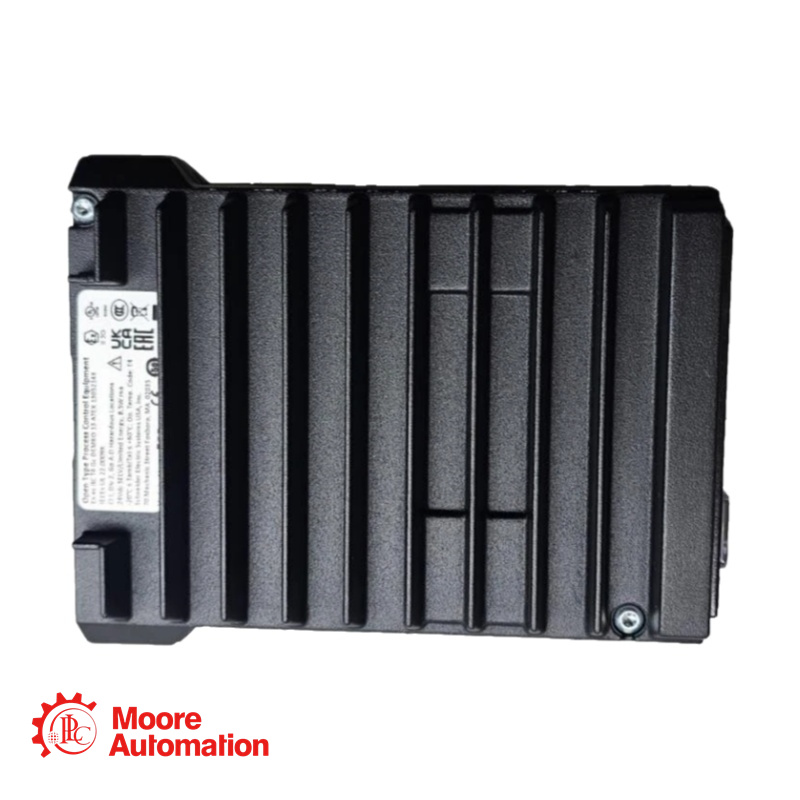

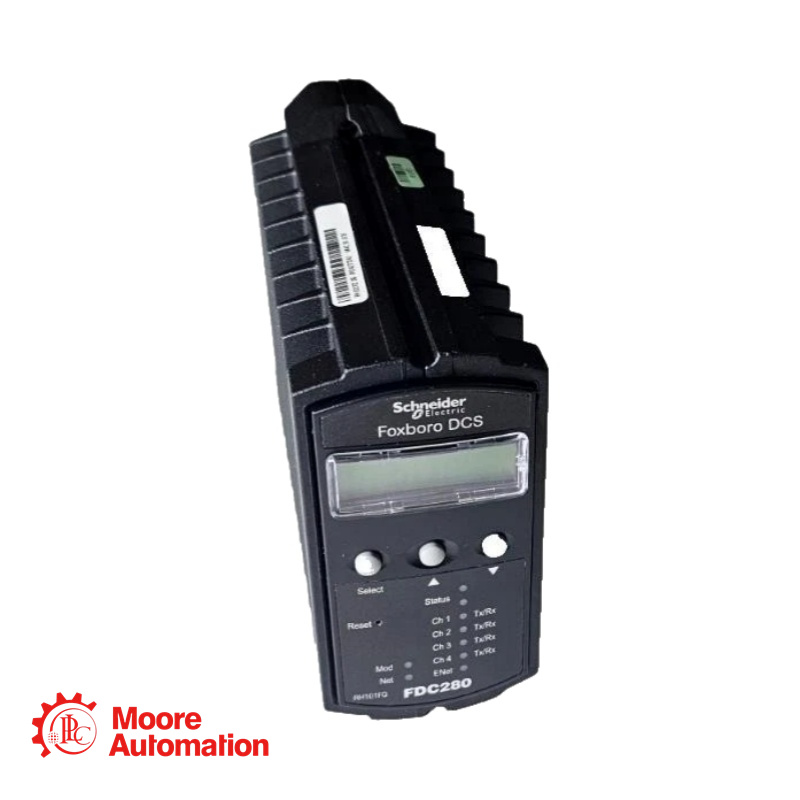

FDC280 RH101FQ Foxboro Feldgeräte-Controller

Hier Preis anfragen:

Verkaufsleiterin: Frida

Telefon/WhatsApp: +86 15359408275

E-Mail: sales5@mooreplc.com

Grundlegende Informationen

Hersteller: Foxboro
Produktfamilie: Foxboro Evo™ Prozessautomatisierungssystem
Hardware-Teilenummer: RH101FQ
Funktion: Verteilter, fehlertoleranter Feldcontroller und Protokoll-Gateway
Hauptanwendung: Direkte Integration von Ethernet- und seriellen Feldgeräten ohne E/A-Module

Produktbeschreibung

Der FDC280 markiert einen Wendepunkt in der Foxboro Evo-Architektur und macht herkömmliche Feldbusmodule (FBMs) in vielen Anwendungen überflüssig. Es handelt sich um einen optional fehlertoleranten Dual-Core-Controller für die Feldmontage. Die Schnittstelle zu den Anlagenkomponenten erfolgt direkt über Ethernet (Modbus TCP, Ethernet/IP) und serielle Schnittstellen (Modbus RTU, RS-232/422/485).

Im Gegensatz zum Schwestermodell FCP280 unterstützt der FDC280 nicht den älteren Parallel I/O (PIO)-Bus. Er ist speziell für IIoT-fähige Anlagen konzipiert und führt Steuerung, Datenerfassung und Alarmmanagement nativ auf derselben CPU aus, die auch die Geräteintegration übernimmt.

Technische Spezifikationen

Anwendungsgebiete

Automatisierung von Bohrlochköpfen (Öl & Gas): Fernersetzung der RTU. Anschluss an Modbus-Durchflussrechner (seriell) und Ethernet-Funkgeräte (TCP) ohne separaten FBM-Schrank. Schutzklasse G3 für korrosive Bohrlochumgebungen.
Kompakte Anlageneinheiten: OEMs können den FDC280 direkt auf der Anlage integrieren. Er übernimmt die Steuerung (PID, Sequenzierung) und stellt die Schnittstelle zum Anlagenleitsystem (DCS) über Ethernet dar. Dies reduziert den Platzbedarf im Vergleich zu herkömmlichen Lösungen.
Energiemanagement: Direkte Schnittstelle zu Modbus-RTU-Leistungszählern (bis zu 128 Geräte). Ideal für die Datenkonzentration in Umspannwerken mit Zeitstempelung via GPS.
Brownfield-I/O-Erweiterung: Hinzufügen neuer intelligenter Geräte (Coriolis-Zähler, intelligente Motorsteuerzentralen) zu einem bestehenden Foxboro-System ohne Installation neuer FBM-Racks. Der FDC280 nutzt das Werks-LAN als I/O-Bus.

Häufig gestellte Fragen - FDC280 RH101FQ

F: Kann die FDC280 meine vorhandene FCP270 oder FCP280 ersetzen?
A: Nicht direkt. Der FDC280 ist für Ethernet- und serielle Feldgeräte ausgelegt. Er unterstützt nicht den Parallel-I/O-Bus (PIO), der von Standard-FBMs der 200er-Serie (z. B. FBM201, FBM237) verwendet wird. Wenn Sie Ihre I/O-Strategie auf Ethernet/IP- oder Modbus-TCP-Feldgeräte umstellen, ist der FDC280 die richtige Wahl. Für herkömmliche analoge/festverdrahtete I/O wird weiterhin der FCP280 benötigt.

F: Was ist der „Selbsthosting-Modus“?
A: Dies ist eine entscheidende Funktion für entfernte Feldinstallationen. Geht die Verbindung zum Foxboro Evo Control Network (Host-Workstation) verloren, speichert der FDC280 eine Checkpoint-Datei im internen Flash-Speicher. Nach einem Neustart kann er die Steuerungsstrategie autonom ausführen, ohne auf den zentralen Engineering-Server warten zu müssen. Dadurch wird verhindert, dass entfernte Bohrlochköpfe oder Pumpstationen bei Netzwerkausfällen in einen „sicheren Zustand“ wechseln.

F: Wie viele Modbus-TCP-Verbindungen kann der FDC280 verarbeiten?
A: Der FDC280 unterstützt 32 gleichzeitige Treiberinstanzen. Dies ermöglicht die gleichzeitige Anbindung an mehrere verschiedene Subnetze oder verschiedene Versionen des Modbus-Protokolls. Innerhalb dieser Instanzen werden bis zu 256 Feldgeräte unterstützt.

F: Wie funktioniert die Zeitstroboskopfunktion beim FDC280?
A: Im Gegensatz zu älteren Foxboro I/O-Modulen verfügt die FDC280-Grundplatte über dedizierte RJ-45-Anschlüsse für Time Strobe (Cat 5). Dies ermöglicht den direkten Anschluss an den Time Strobe-Schalter ohne externe Adapter. Die Zeitstempelauflösung unterstützt eine minimale Abtastrate von 10 Mal pro Sekunde (100 ms BPC).
