24701-34-05-20-018-03-02 Bently Nevada Näherungssensor-Gehäusebaugruppe

Um ein Angebot zu erhalten, kontaktieren Sie bitte Frida.

Telefon/WhatsApp: +86 15359408275 E-Mail:sales5@mooreplc.com

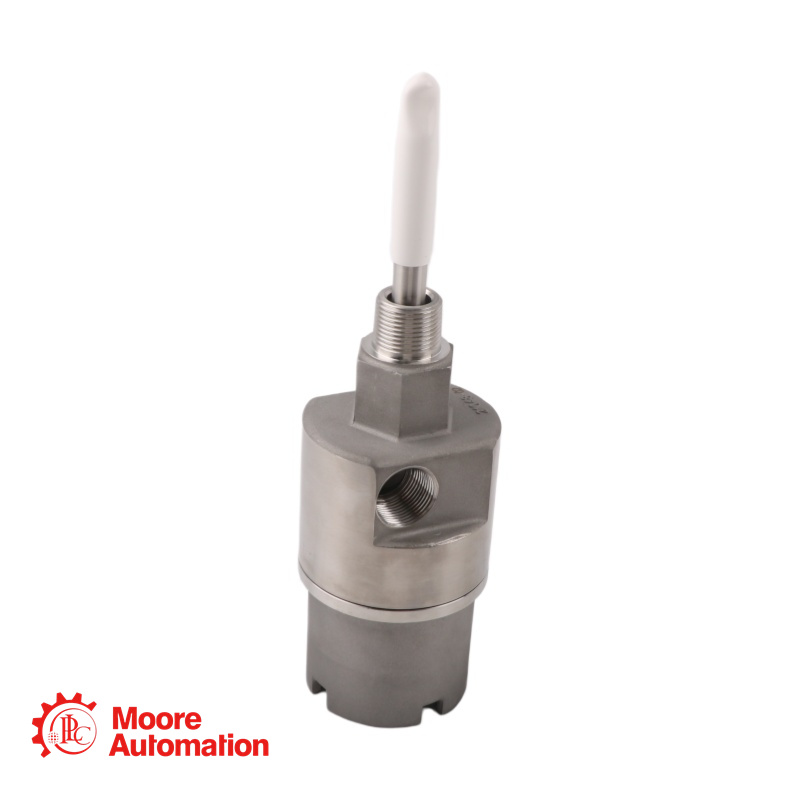

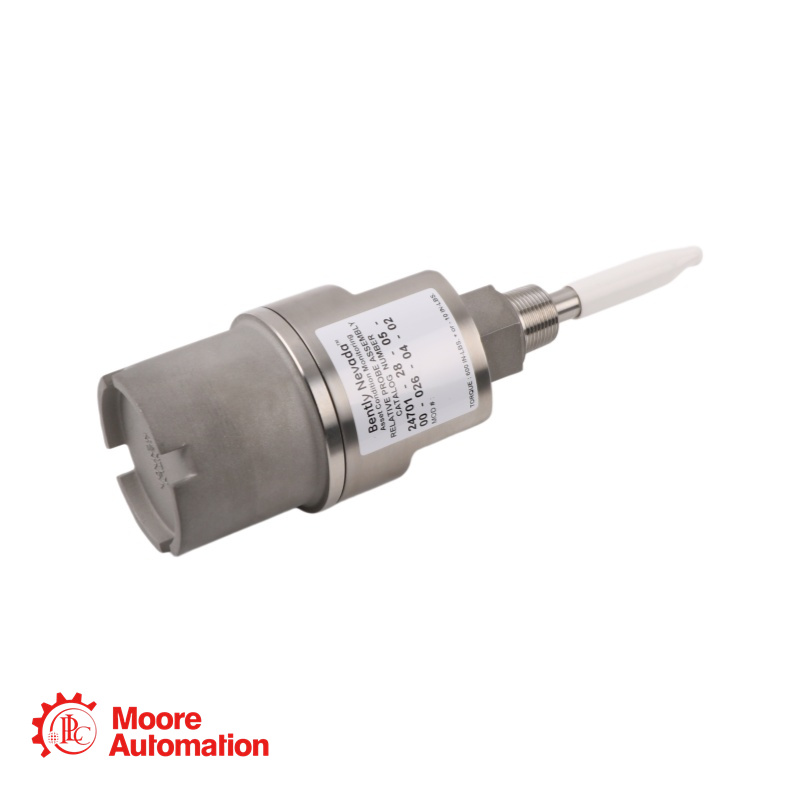

Gehäusebaugruppe für Näherungssensor

24701-34-05-20-018-03-02:

Dies ist ein Gehäuse für einen Näherungssensor (Typ 24701) von Bently Nevada (Baker Hughes). Es besteht vollständig aus Metall, genauer gesagt aus einem Korpus aus Edelstahl 303 und einer Hülse aus Edelstahl 304. Im Lieferumfang enthalten sind ein vorinstallierter 8-mm-Näherungssensor 3300 XL (mit Steckerschutz) und ein 0,5 Meter langes Kabel.

Parameter - 24701-34-05-20-018-03-02

Sondentyp: 3300 XL 8 mm (umgekehrte Montage, mit Steckerschutz)
Sondenkabellänge: 0,5 Meter
Sondeneindringtiefe (Hülsenlänge): 3,0 Zoll (76,2 mm)
Befestigungsgewinde: 3/4-14 NPT (Bearbeitet für 5-7 volle Gewindegänge zur Erhöhung der Steifigkeit)
Gehäusematerial: Edelstahl 303 (Gehäuse), Edelstahl 304 (Hülse)

Anwendungsbereiche - 24701-34-05-20-018-03-02

Überwachung radialer Schwingungen: Dampfturbinen, Gasturbinen, Zentrifugalkompressoren, Pumpen und Generatoren.
Keyphasor-Messung (Phasenreferenz/Geschwindigkeit)
Branchenkonformität & Umwelt: Maschinenschutzsysteme in der Öl- und Gas-, Petrochemie- und Energieerzeugungsindustrie.

Wichtige Vorsichtsmaßnahmen - 24701-34-05-20-018-03-02

Explosionsgeschützter Status: KRITISCH. Laut Seite 8 des Datenblatts: *„Obwohl explosionsgeschützte Anschlüsse erhältlich sind, sind nur die CA-Versionen des Gehäuses von der CSA als explosionsgeschützt eingestuft, wenn sie mit den Optionen E:00, E:01, E:02 oder E:04 bestellt werden.“*
Dieses Modell verwendet EE = 03 (Kabeldichtungsgriff).
Ergebnis: Diese Baugruppe ist NICHT explosionsgeschützt, da die Kabelverschraubung die für explosionsgefährdete Bereiche der Klasse I, Div. 1 erforderliche Flammendurchgangsabdichtung unterbricht. Sie ist nur für allgemeine oder eigensichere (IS) Verdrahtungsmethoden geeignet.
Effekte der Sondenseitenansicht: Die effektive Sondenpenetration beträgt 1,8 Zoll.
Ärmelunterstützung: Die Gesamtlänge beträgt 3,8 Zoll (< 12 Zoll). Keine zusätzliche Hülsenunterstützung erforderlich.
