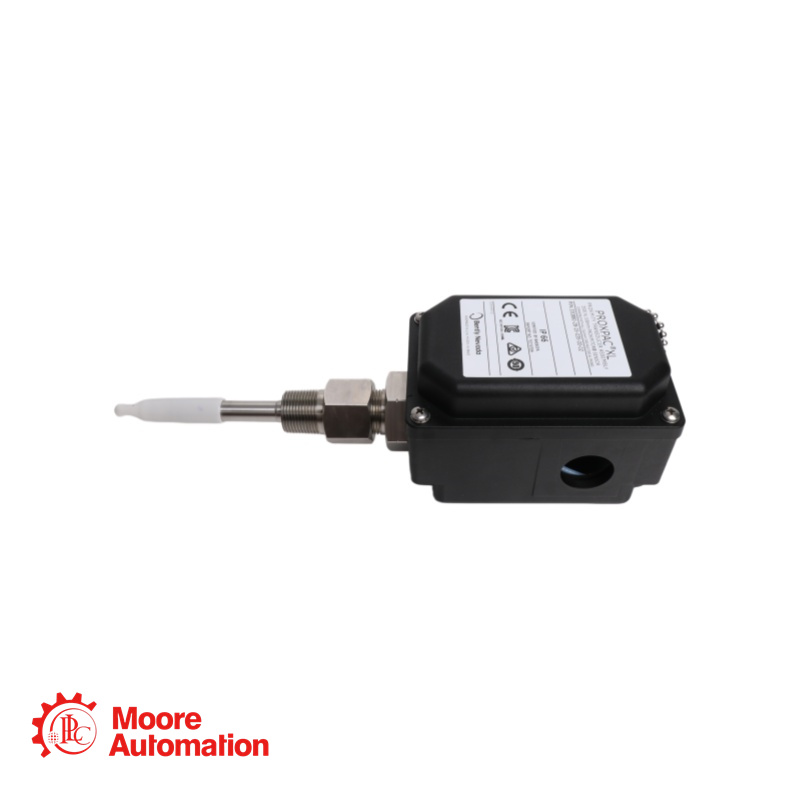

330880-28-45-020-03-02 Bently Nevada Näherungssensor-Baugruppe

>>>Anfrage 330880-28-45-020-03-02

E-Mail: sales5@mooreplc.com

Telefon/WhatsApp: +86 15359408275

>>>330880-28-45-020-03-02

Teilenummer: 330880-28-45-020-03-02
Produkt: Näherungswandler-Baugruppe

>>>Spezifikation - 330880-28-45-020-03-02

Linearer Bereich: 2 mm (80 mils) von ~0,25 mm bis 2,3 mm (~ -1 Vdc bis -17 Vdc)
Empfohlener Spalt: 1,27 mm (50 mils)
Inkrementeller Skalierungsfaktor: 7,87 V/mm (200 mV/mil) ±5 %
Frequenzgang: 0 bis 10 kHz (+0, -3 dB) bei bis zu 305 m (1000 ft) Feldverkabelung
Erforderliche Stromversorgung: -17,5 V DC bis -26 V DC (ohne Barrieren), -23 V DC bis -26 V DC (mit Barrieren)
Ausgangswiderstand: 50 Ω
Gehäuseschutzart: Typ 4X, IP66 (Thermoplastisches PPS-Gehäuse)
Betriebstemperatur (Sonde): -52 °C bis +177 °C (-62 °F bis +351 °F)
Betriebstemperatur (Gehäuse): -52 °C bis +100 °C (-62 °F bis +212 °F)
Feldverdrahtung (Maximale Länge): 305 Meter (1.000 Fuß) - 3-adriges geschirmtes Triaxkabel (16-24 AWG)
Mindestzielgröße: 15,2 mm (0,6 Zoll) Durchmesser (flaches Ziel)
Mindestwellendurchmesser: 50,8 mm (2,0 Zoll)

>>> FAQ - 330880-28-45-020-03-02

1. Was ist der Vorteil des PROXPAC XL gegenüber Standard-Sondensystemen?
Der PROXPAC XL integriert den 3300 XL Proximitor-Sensor in das Gehäuse, wodurch ein separates Proximitor-Gehäuse und ein Verlängerungskabel zwischen Sonde und Sensor überflüssig werden. Die Feldverdrahtung erfolgt direkt vom Monitor zur Baugruppe.
2. Ist die Sonde in dieser Baugruppe enthalten? (Für Teil 330880-28-...)
Ja. Optionscode 28 (AA) spezifiziert eine 3300 XL 8 mm Sonde mit Mehrfachzulassungen und einem 1 Meter langen integrierten Kabel.
3. Wie lang ist die gesamte Eindringtiefe der Sonde bei dieser Konfiguration?
Die Gesamtlänge von der Montagefläche bis zur Sondenspitze (Mittelstellung) ergibt sich aus der Summe von Option B (Abstandsadapter) und Option C (Sondeneindringtiefe): 4,5 Zoll + 2,0 Zoll = 6,5 Zoll. Die Gewindehülse ermöglicht eine Justierung von ±0,5 Zoll ab diesem Punkt.
4. Kann ich diese Baugruppe mit meinem vorhandenen 1/2"-NPT-Rohr verwenden?
Ja. Die Anschlussoption 03 beinhaltet einen 3/4-14 NPT auf 1/2-14 NPT Edelstahl-Reduzierring, mit dem Sie 1/2" NPT-Rohre an die 3/4" NPT-Anschlüsse des Gehäuses anschließen können.
