BENTLY NEVADA 16925-60 Verbindungskabel

Verkaufsleiter: Frida

E-Mail: sales5@mooreplc.com

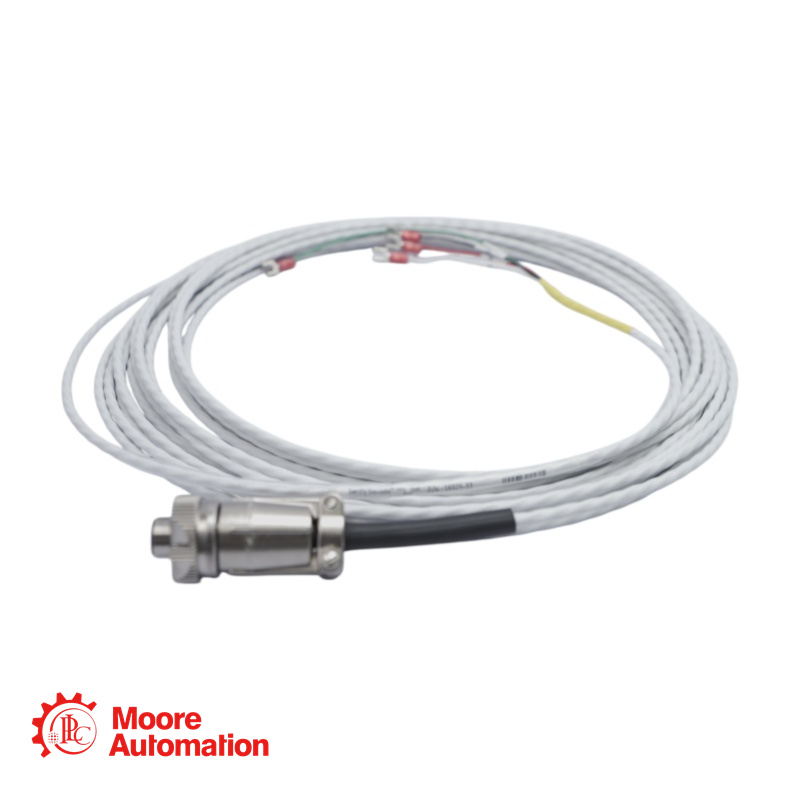

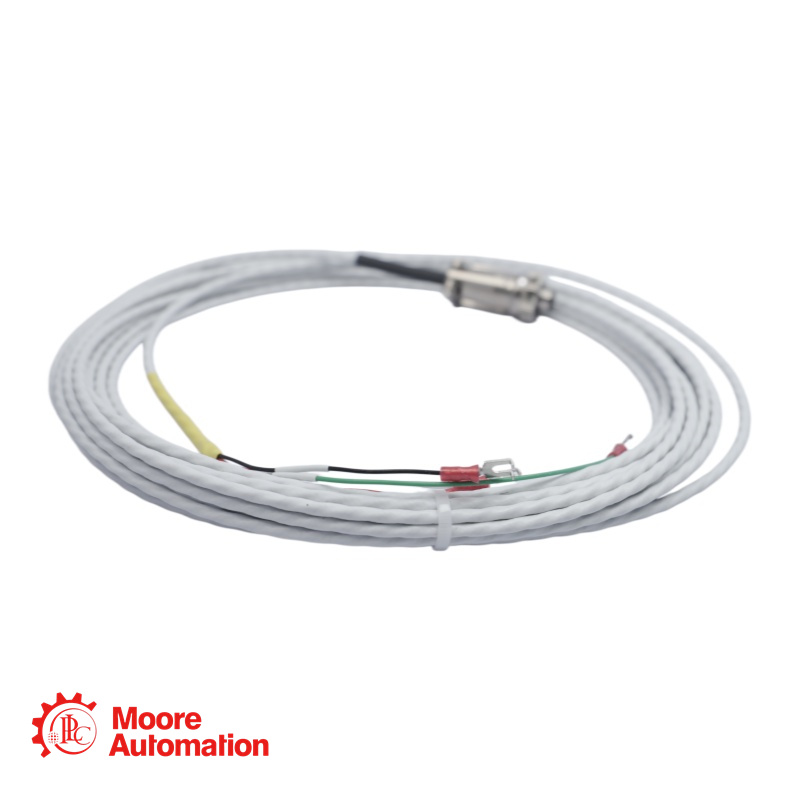

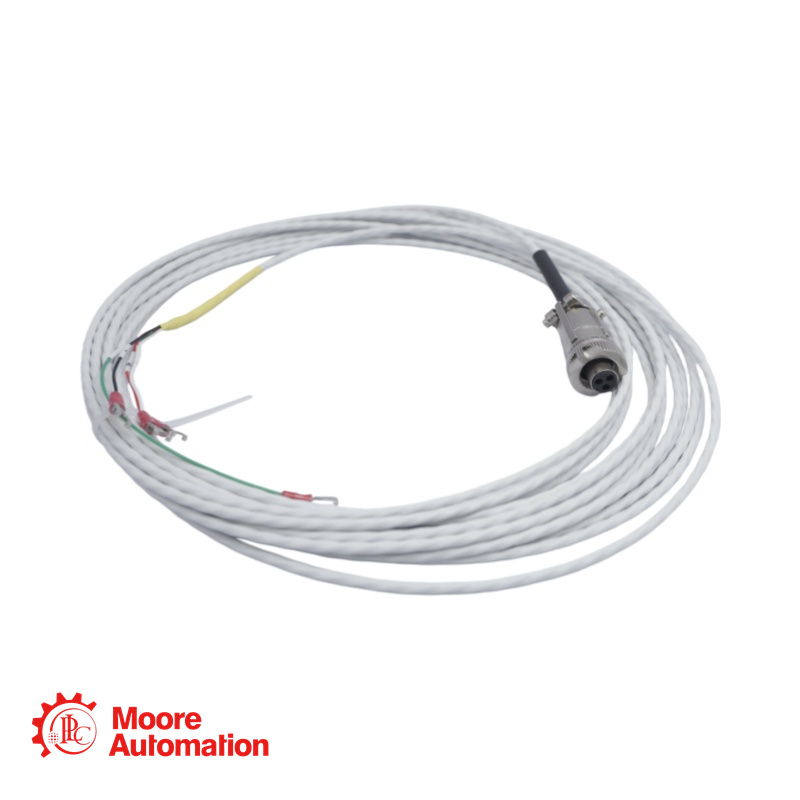

Das Bently Nevada 16925-60 ist ein standardmäßiges, nichtmetallisch geschirmtes 3-adriges Verbindungskabel. Es wurde speziell für industrielle Schwingungsüberwachungs- und Zustandsüberwachungssysteme entwickelt und dient primär der stabilen, rauscharmen und hochverfügbaren Übertragung dynamischer und statischer Signale zwischen Beschleunigungsmessern (wie dem Bently Nevada 330400 oder 330425) und dem Überwachungsmodul 3500.

16925: Basismodell, das ein dreiadriges, geschirmtes Verbindungskabel ohne Metallarmierung darstellt.

-60: Längenoption, die einer Gesamtkabellänge von 60 Fuß (ca. 18,28 Meter) entspricht.

F: Worin besteht der Unterschied zwischen 16925-60 und 16710-60?

A: Die elektrischen Eigenschaften sind identisch. 16925-60 ist unbewehrt (flexibel), während 16710-60 über einen Edelstahlmantel mit Armierung verfügt, der einen überlegenen mechanischen Schutz gegen Quetschungen, Abrieb oder physische Beschädigungen in Bereichen ohne Leitungsrohre bietet.

F: Kann ich dieses Kabel vor Ort auf eine kürzere Länge kürzen?

A: Nicht empfehlenswert. Das Kabel ist werkseitig konfektioniert und versiegelt. Durch das Durchtrennen wird die Wiedermontage des 3-poligen, vergossenen Sensorsteckers vor Ort extrem erschwert, wodurch Feuchtigkeit eindringen und das Signal beeinträchtigt werden kann. Falls Sie eine andere Länge benötigen, bietet Bently Nevada Standardoptionen wie -15 (15 Fuß) oder -32 (32 Fuß) an.

F: Was ist die maximal zulässige Kabellänge für diese Anwendung?

A: Die Gesamtkabellänge zwischen dem Beschleunigungssensor 330400/330425 und dem Monitor sollte 305 Meter (1000 Fuß) nicht überschreiten, um eine Dämpfung des hochfrequenten Vibrationssignals zu vermeiden. Eine Länge von 60 Fuß ist eine gängige und sehr zuverlässige Wahl.

F: Wie sollte die Kabelschirmung geerdet werden, um Störungen zu vermeiden?

A: Die Schirmung darf nur an einem Ende geerdet werden (Einpunkt-Erdung), typischerweise an der Klemmenleiste oder am Gehäuse des Monitors. Die Schirmung am Sensorende muss unbeschaltet bleiben. Eine beidseitige Erdung erzeugt eine Masseschleife, die starke 50/60-Hz-Industriestörungen in Ihre Vibrationsmessungen einbringt.
