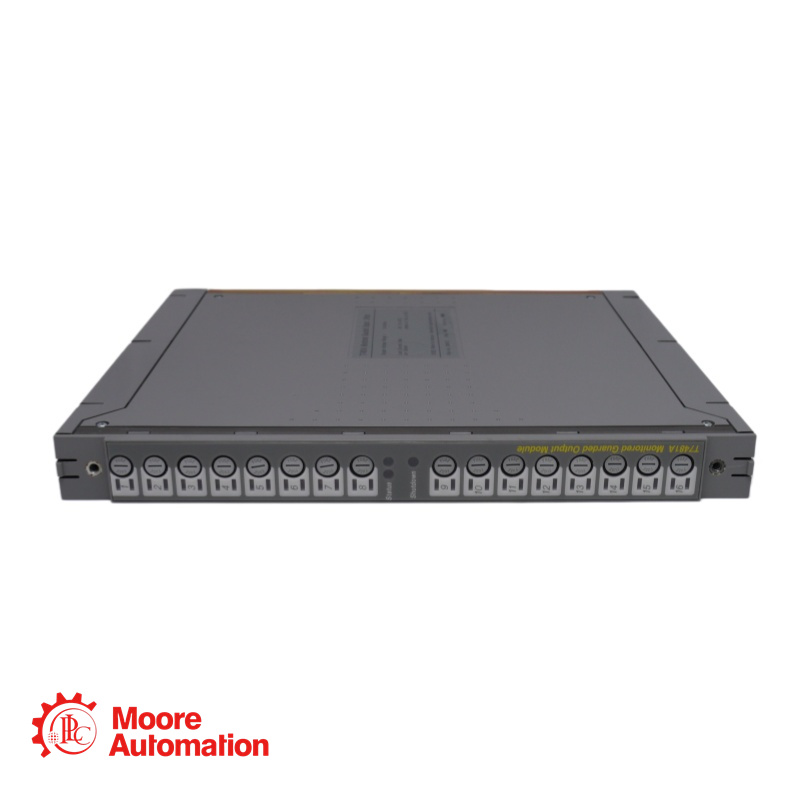

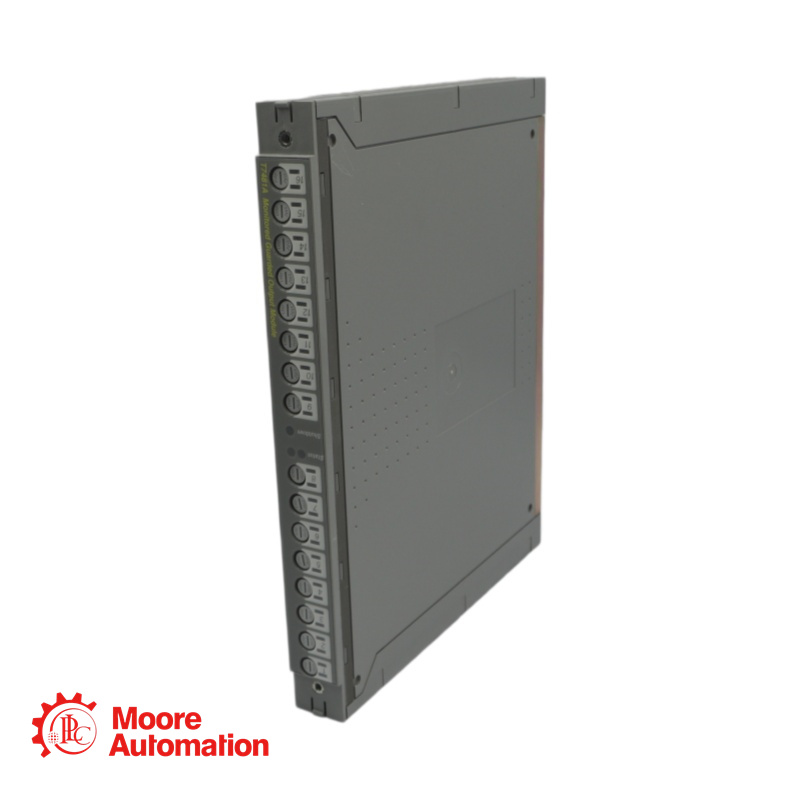

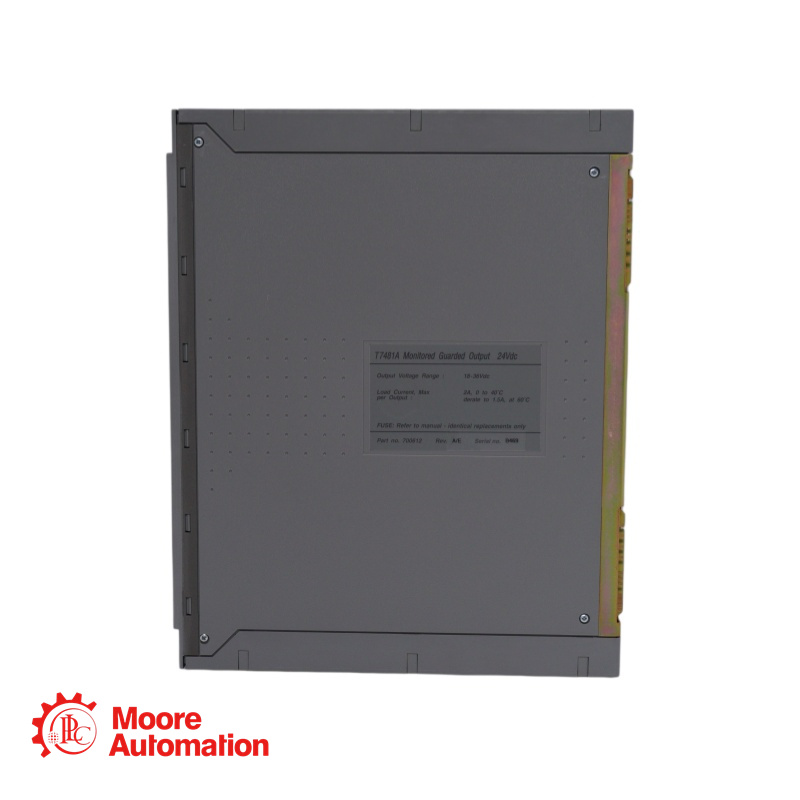

T7481 - ICS-überwachtes geschütztes Ausgangsmodul

ICS T7481 Überwachtes geschütztes Ausgangsmodul

Verkaufsleiter: Frida

E-Mail: sales5@mooreplc.com

Das T7481 ist ein überwachtes, geschütztes Ausgangsmodul für 24 VDC, das speziell für sicherheitskritische Anwendungen entwickelt wurde. Es bietet 16 geschützte Ausgänge (in zwei Gruppen à acht) mit integrierter Netzüberwachung auf Unterbrechungen und Kurzschlüsse. Dank seiner doppelten Redundanz kann kein einzelner Fehler im Modul unbeabsichtigt einen Ausgang mit Strom versorgen. Das Modul ist im laufenden Betrieb austauschbar und unterstützt sowohl ausfallsichere (Einzelmodul) als auch fehlertolerante (Doppelmodul parallel) Konfigurationen. Es ist TÜV-zertifiziert nach Risikoklasse 5.

Versorgungsspannungsbereich: 18 bis 36 V DC
Anzahl der Ausgaben: 16 (zwei Gruppen à 8)
Laststrom pro Punkt (0–40°C): 2 A
Laststrom pro Punkt (bei 60°C): 1,5 A (reduziert)
Mindestlaststrom: 20 mA (5 mA für T7481A)
Spannungsabfall im eingeschalteten Zustand: 1,0 V (max.)
Leckstrom im ausgeschalteten Zustand (Einzelmodul): max. 5 mA
Leckstrom im ausgeschalteten Zustand (Doppelmodule): max. 7,5 mA
Stoßstrom (Spitze): 3,5 A (Glühlampe/Kondensator/Induktivität)
Elektrische Isolation: 2500 V (Feld zu Logik)

F: Was ist der minimale Laststrom für den T7481?
A:T7481: 20 mA
T7481A: 5 mA
Ist die Last kleiner als angegeben, kann der Leckstrom im ausgeschalteten Zustand verhindern, dass die Last vollständig abgeschaltet wird.

F: Kann ich einen einzelnen T7481 für sicherheitskritische Anwendungen verwenden?
A: Ja. Ein einzelnes Modul gewährleistet einen ausfallsicheren Betrieb – jeder einzelne Fehler führt zur Abschaltung des Ausgangs (Stromabschaltung zur Auslösung).

F: Wie erreiche ich Fehlertoleranz?
A: Schließen Sie zwei T7481-Module parallel an und konfigurieren Sie sie im E/A-Konfigurationseditor für den Dual-Modus. Dadurch kann ein Modul entfernt/ausgetauscht werden, ohne die Laststeuerung zu unterbrechen.

F: Was passiert, wenn die Feldstromversorgung nicht angeschlossen ist?
A: Alle Ausgänge der betroffenen Gruppe zeigen einen Last-/Sicherungsfehler an, da die Ausgangsschaltungsprüfung den Stromfluss überwacht.
