330102-25-40-10-02-05 Näherungssensor - Bently Nevada

- 330102-25-40-10-02-05 Näherungssonde

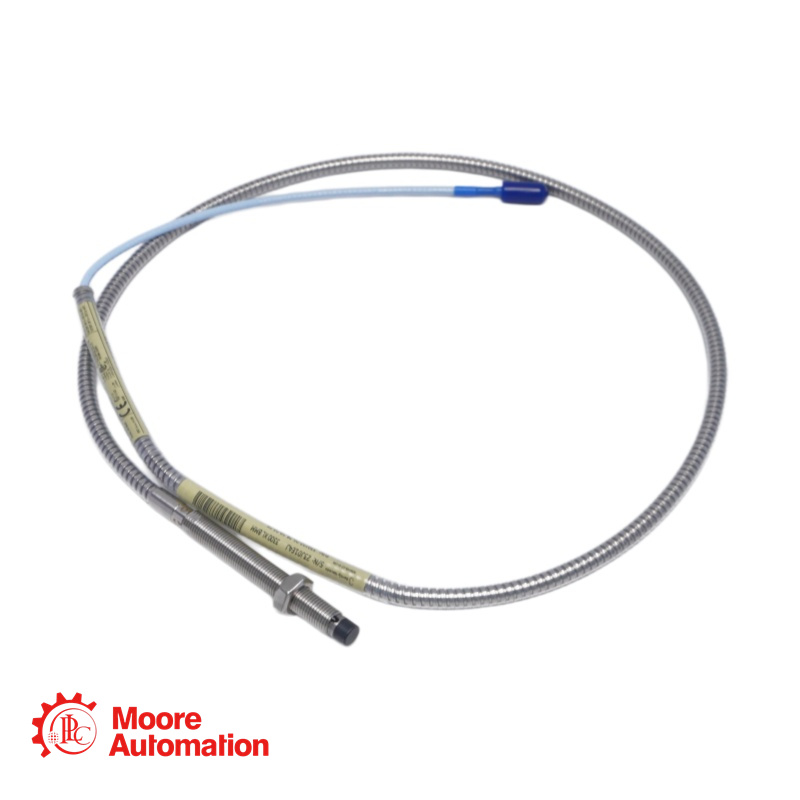

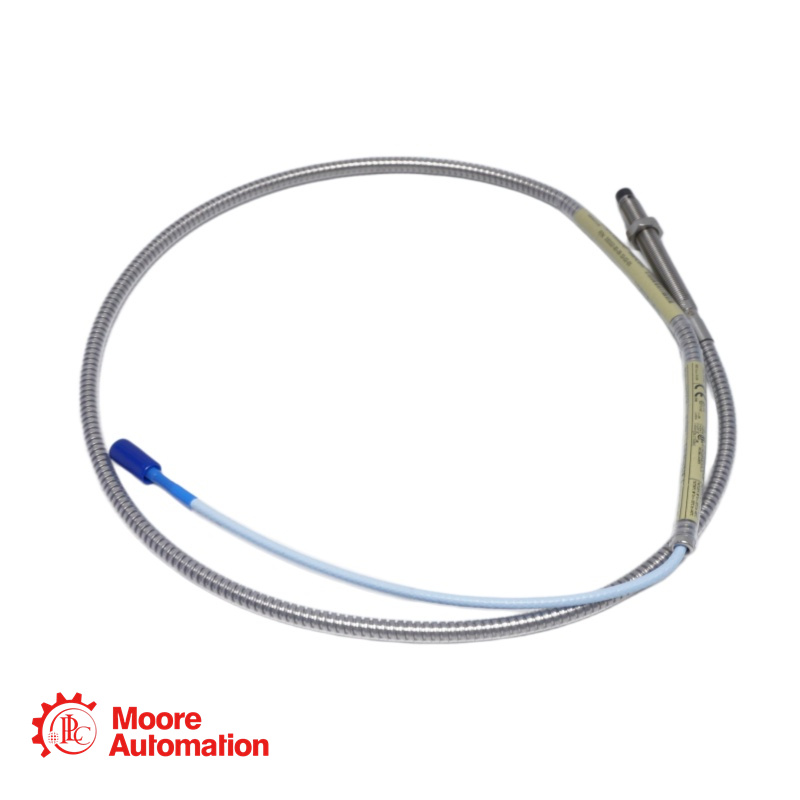

Die 330102-25-40-10-02-05 ist eine 3300 XL 8-mm-Näherungssonde mit 3/8-24 UNF-Gewinde und Schutzmantel. Diese Sonde ist Teil des 3300 XL 8-mm-Näherungsmesssystems, das eine Ausgangsspannung liefert, die direkt proportional zum Abstand zwischen der Sondenspitze und der zu messenden leitfähigen Oberfläche ist. Dabei werden sowohl statische (Position) als auch dynamische (Vibrations-)Werte erfasst.

330102 3300 XL 8-mm-Sonde, 3/8-24 UNF-Gewinde, mit Schutzkappe
A: Option für ungewindete Länge 25 2,5 Zoll
B: Option Gesamtlänge des Gehäuses 40 4,0 Zoll
C: Option Gesamtlänge 10 1,0 Meter
D: Anschluss- und Kabeltypoption 02 Miniatur-Koaxial-ClickLoc-Stecker, Standardkabel (ohne Steckerschutz)
E: Option zur Genehmigung durch die Behörde 05 CSA-, ATEX- und IECEx-Zulassungen

Durchschnittlicher Skalierungsfaktor: 7,87 V/mm (200 mV/mil) ±5 % (Standardsystem)
Linearer Bereich: 2 mm (80 mils) – von 0,25 bis 2,3 mm (10 bis 90 mils)
Empfohlener Spalt für Radialschwingungen: -9 Vdc [ca. 1,27 mm (50 mils)]
Nennwiderstand der Sonde (1,0 m): 7,59 ± 0,50 Ω (von Seite 4)
Abweichung von der optimalen Anpassung (DSL): Weniger als ±0,025 mm (±1 mil)
Frequenzgang: 0 bis 10 kHz: +0, -3 dB
Mindestzielgröße (flach): 15,2 mm (0,6 Zoll) Durchmesser

Häufig gestellte Fragen 330102-25-40-10-02-05

Welche Gewindegröße und welchen Gewindetyp hat diese Sonde?
A: Diese Sonde verfügt über ein 3/8-24 UNF-Gewinde und wird mit einer Schutzkappe geliefert. Eine Kontermutter (9/16 Zoll) ist bei 8-mm-Sonden mit Standardbefestigung im Lieferumfang enthalten.

Was bedeutet „mit Panzerung“ für diese Sonde?
A: Diese Sonde umfasst eine flexible Panzerung aus Edelstahl AISI 302 oder 304 mit einem FEP-Außenmantel.

Ist diese Sonde mit älteren Komponenten der Serie 3300 austauschbar?
A: Ja. 3300 XL 8 mm Komponenten sind sowohl elektrisch als auch physikalisch mit Nicht-XL 3300 5 mm und 8 mm Komponenten austauschbar.
