330103-00-07-05-01-05 Bently Nevada Näherungssonde

330103-00-07-05-01-05 Begleitsteckplatzkabel

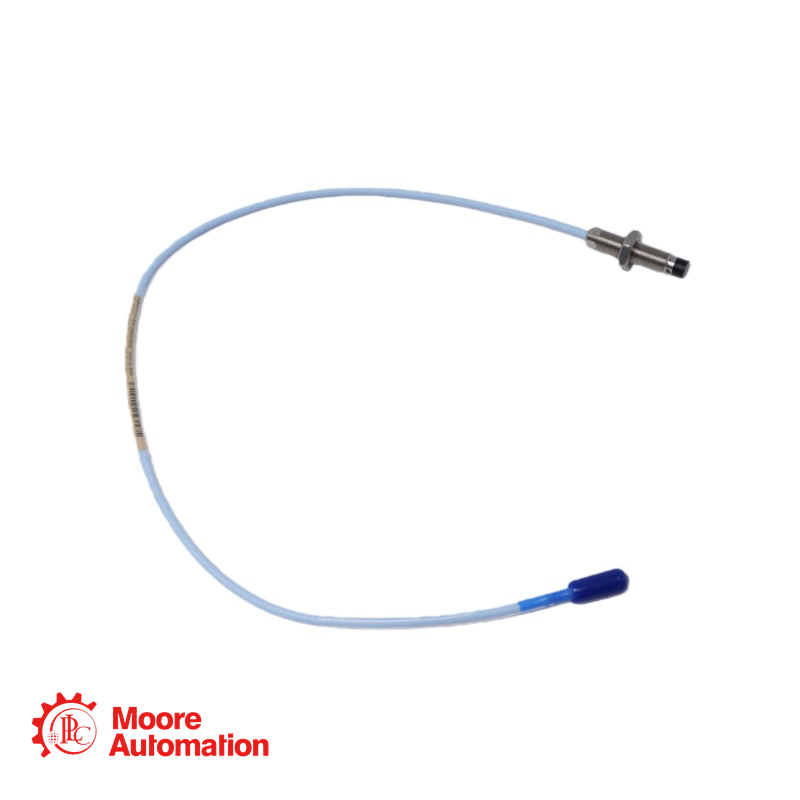

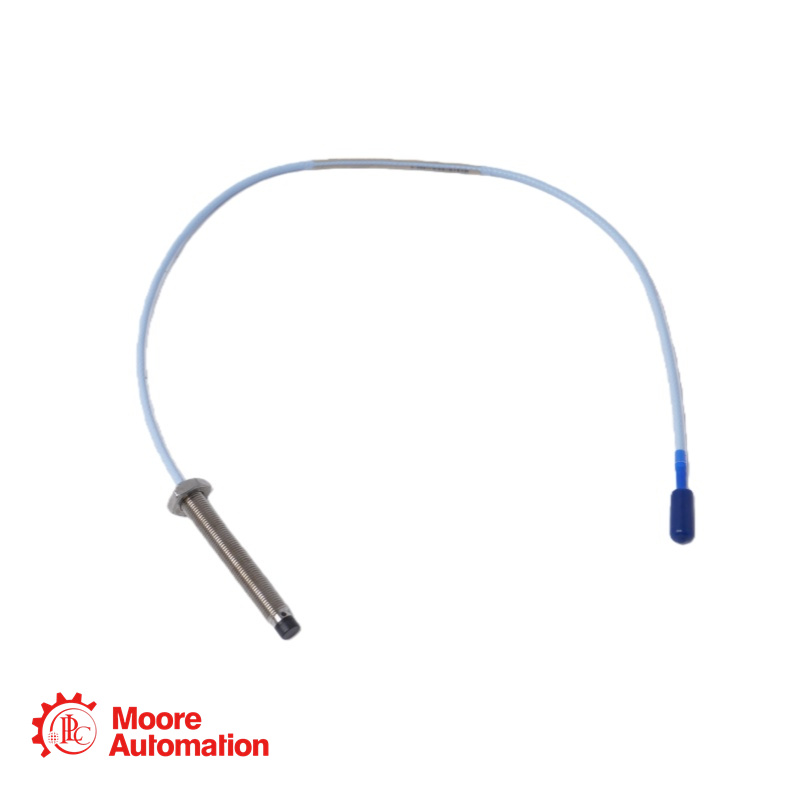

3300 XL 8 mm Sonde, metrisches Gewinde M10X1, ohne Armierung, 0,0 mm ungewindete Länge, 70 mm Gehäuselänge, 5,0 m Kabel mit Miniatur-Koaxial-ClickLoc-Stecker mit Steckerschutz, Standard-FEP-Kabel, CSA/ATEX/IECEx-Mehrfachzulassungen.

330103-00-07-05-01-05 Spezifikationen

Basismodell: 330103 3300 XL 8-mm-Sonde, M10x1-Gewinde, ohne Schutzmantel
A: Gewindelänge: 00 0 mm (Minimum; muss mindestens 20 mm kürzer als die Gehäuselänge sein)
B: Gesamtlänge des Gehäuses: 07 70 mm (metrische Bestellung: 07 × 10 mm = 70 mm)
C: Gesamtkabellänge: 05 5,0 Meter (16,4 Fuß) – ausgelegt für 5-m-Näherungssensorsysteme
D: Stecker- und Kabeltyp: 01 Miniatur-Koaxial-ClickLoc-Stecker mit Steckerschutz, Standardkabel
E: Genehmigung der Behörde: 05 CSA-, ATEX- und IECEx-Zulassungen
Gewindelose Länge: 0 mm (minimal zulässig)
Gesamtlänge des Gehäuses: 70 mm
Gesamtkabellänge: 5,0 Meter (16,4 Fuß)
Kabeltyp: 75 Ω triaxial, FEP-isoliert, Standardkabel

330103-00-07-05-01-05 Häufig gestellte Fragen

F: Mit welchem ​​Näherungssensorsystem ist diese Sonde kompatibel?
A: Dies ist eine 5,0 Meter lange Sonde (Code „05“), die speziell für die Verwendung mit dem 5,0 Meter langen Näherungssensor (Teilenummer 330180-50, 51 oder 52) entwickelt wurde. Die Gesamtlänge des Sondenkabels plus Verlängerungskabel muss der Gesamtlänge des Näherungssensorsystems entsprechen. Bei einem 5-Meter-System ist in der Regel kein Verlängerungskabel erforderlich.

F: Ist diese Sonde mit früheren Sonden der Serie 3300 (außer XL) austauschbar?
A: Ja. Die 3300 XL 8-mm-Sonde ist abwärtskompatibel und sowohl elektrisch als auch mechanisch vollständig austauschbar mit den 5-mm- und 8-mm-Komponenten der 3300er-Serie (ohne XL-Komponenten). Die Kombination von XL- und Nicht-XL-Komponenten beschränkt die Systemleistung jedoch auf die Spezifikationen der Nicht-XL-Komponenten.

F: Was bedeutet das Suffix "-05" am Ende?
A: Die Bezeichnung „-05“ an Position E bedeutet, dass die Sonde über CSA-, ATEX- und IECEx-Zulassungen für explosionsgefährdete Bereiche verfügt und somit für die Installation in explosionsgefährdeten Bereichen (Zone 0/1/2) geeignet ist, sofern die Installation gemäß den entsprechenden eigensicheren oder nicht zündfähigen Verdrahtungsplänen (141092 oder 140979) erfolgt.
