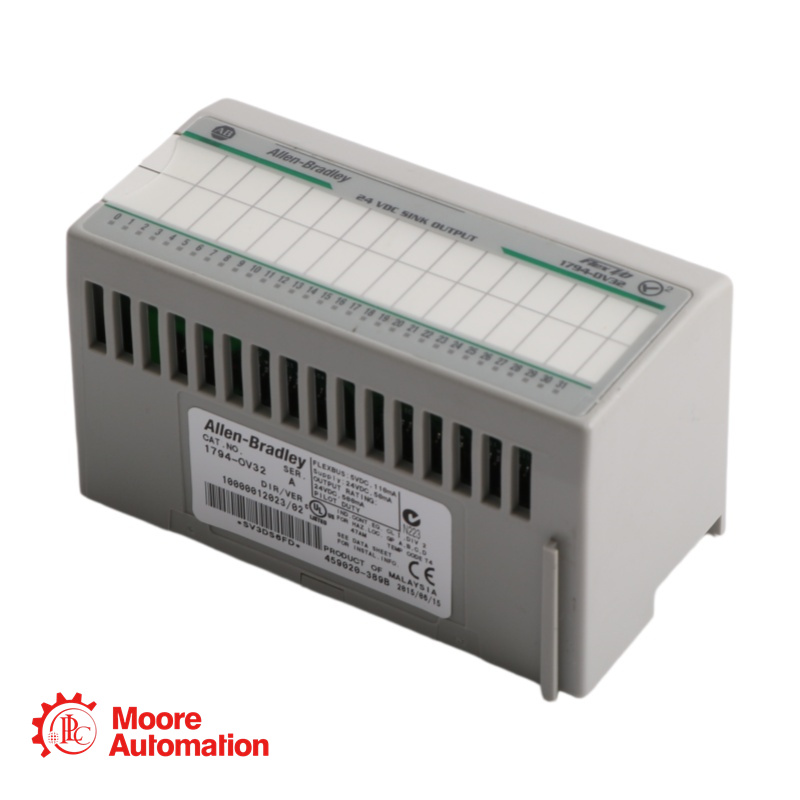

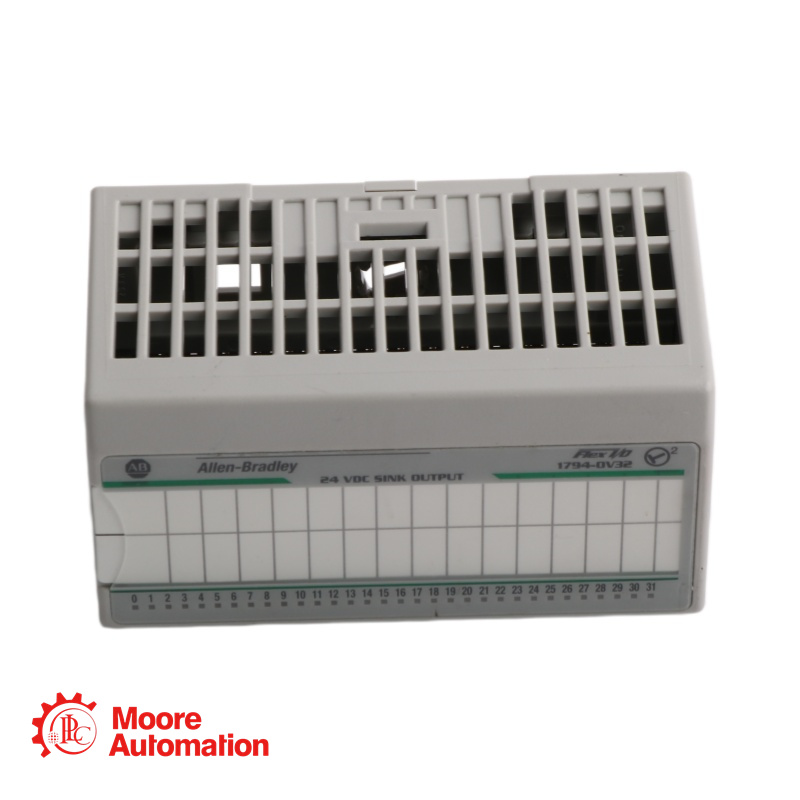

1794-OV32 SPS-Quellausgangsmodul

1794-OV32 Quellausgabemodul

Das Modul 1794-OV32 aus der Flex I/O-Serie ist als diskretes Ausgangsmodul konzipiert. Es unterstützt bis zu 32 Ausgangspunkte bei einer Nennausgangsspannung von 24 VDC.

1794-OV32 Spezifikationen

E/A-Typ: Diskreter Ausgang
Anzahl der Ausgaben: 32 Punkte
Nennausgangsspannung: 24 V DC
Montage: DIN-Schiene
Ausgabetyp: Senkend
Schutzart: IP20
Modulstil: Offener Stil
Statusanzeigen: 32 x LED

1794-OV32 Häufig gestellte Fragen

F: Worin besteht der Unterschied zwischen Senken- und Quellenoutputs?
A: Das Modul 1794-OV32 verwendet stromsenkende Ausgänge. Das bedeutet, dass der Ausgangskanal des Moduls die Last auf Masse (gemeinsamer Anschluss) schaltet. Das Feldgerät (Last) wird zwischen der positiven Versorgungsspannung (+24 V DC) und dem Ausgangsanschluss des Moduls angeschlossen. Wenn der Ausgang eingeschaltet ist, fließt Strom von der Last in das Modul und dann gegen Masse. Diese Konfiguration wird auch als NPN-Ausgang bezeichnet und eignet sich zum Ansteuern von Feldeingängen mit Stromquelle.

F: Ist bei diesem Modul eine Anschlussklemme enthalten oder wird diese separat verkauft?
A: Die Anschlussplatte ist separat erhältlich. Das 1794-OV32 ist nur das Elektronikmodul und muss auf einer kompatiblen FLEX I/O-Anschlussplatte (z. B. 1794-TB3, 1794-TB32, 1794-TB3S, 1794-TB3G usw.) installiert werden, um Feldverdrahtungsanschlüsse und die Kommunikation mit der Backplane zu ermöglichen.
