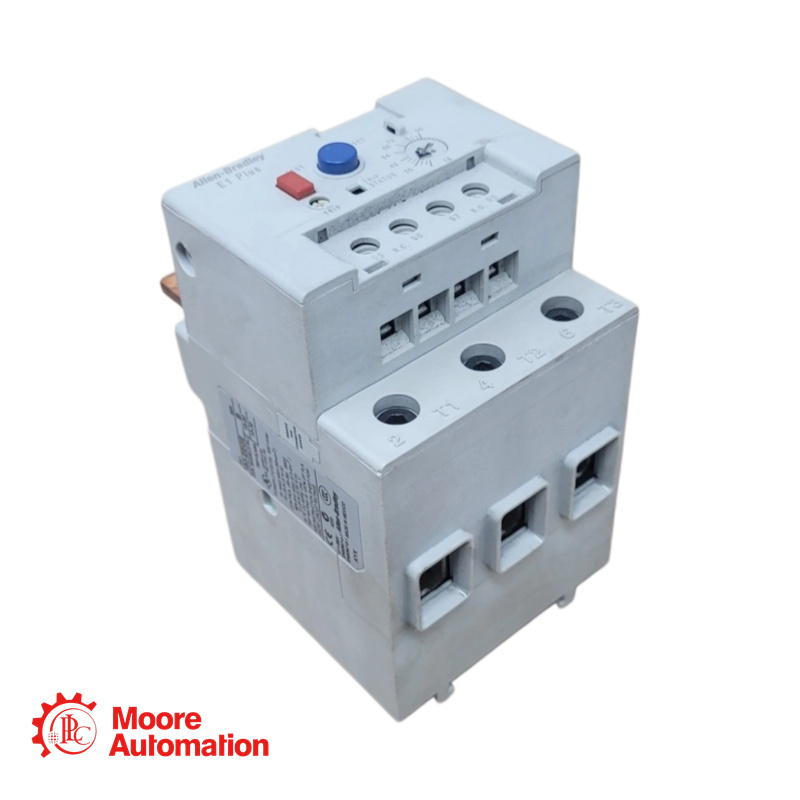

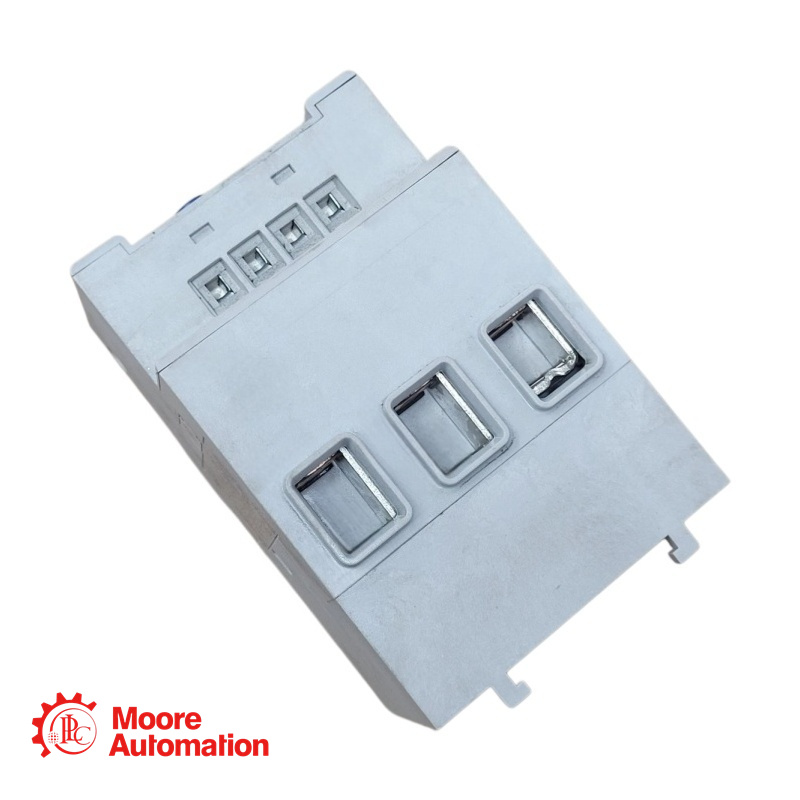

193-EEGE Überlastrelais

Elektronisches Überlastrelais E1 Plus, 18-90 A (3-phasig), zur Verwendung mit 100-C60...97, einstellbare Auslöseklasse, automatische/manuelle Rückstellung, optionale Seitenmontagemodule

Spezifikationen von 193-EEGE

Aktueller Einstellbereich: 18-90 A
Reiseklasse: 10-15-20-30
Produktreihe: E1 Plus
Komponententyp: Elektronisches Überlastrelais
Aktuelles Anpassungsverhältnis: 5:1
Strombereich: 18–90 A (3-phasig)
Motor FLC Min:18 A
Motor FLC Max: 90 A
kW-Nennleistung (AC-3, 415 V) Min.: 11 kW
kW-Nennleistung (AC-3, 415 V) Max.: 45 kW
Kompatibler Schütz: 100-C60...97
Rücksetztyp: Automatisch / Manuell
Nennbetriebsspannung: 690 V AC
Niederspannungskompatible Kontakte: 17 V, 5 mA (SPS-kompatibel)
Ausgangskontakte: 1x Schließer, 1x Öffner (Auslösung + Alarm)

Häufig gestellte Fragen 193-EEGE

F: Wie groß ist der aktuelle Einstellbereich?
A: Das Relais hat einen Einstellbereich von 5:1 (18–90A), wodurch der Lagerbedarf reduziert wird.
F: Benötigt das Überlastrelais eine externe Stromversorgung?
A: Nein, es ist selbstversorgend – es ist kein separater Stromanschluss erforderlich.
F: Erzeugt das Relais nennenswerte Wärme?
A: Nein, es erzeugt extrem wenig Wärme, was zu kühleren Schalttafeln und Schaltschränken führt.

Technische Hinweise

Der große Stromeinstellbereich (5:1) reduziert den Lagerbedarf erheblich.
Extrem geringe Wärmeentwicklung führt zu kühleren Schalttafeln und Schaltschränken.
Selbstversorgend, kein separater Stromanschluss erforderlich – für maximalen Komfort
Erweiterte Phasenausfallerkennung (typischerweise 3 Sekunden) für verbesserten Motorschutz
Niederspannungskompatible Kontakte (17 V, 5 mA)
Beinhaltet Auslöse- und Alarmkontakte – 1x Öffner und 1x Schließer zur einfachen Integration in Ihren Steuerkreis
Einzigartiger Verriegelungsmechanismus und verstärkte Stromanschlüsse gewährleisten eine bessere mechanische Verbindung mit den Schützen des Typs Bulletin 100-C und somit eine robustere Konstruktion.
