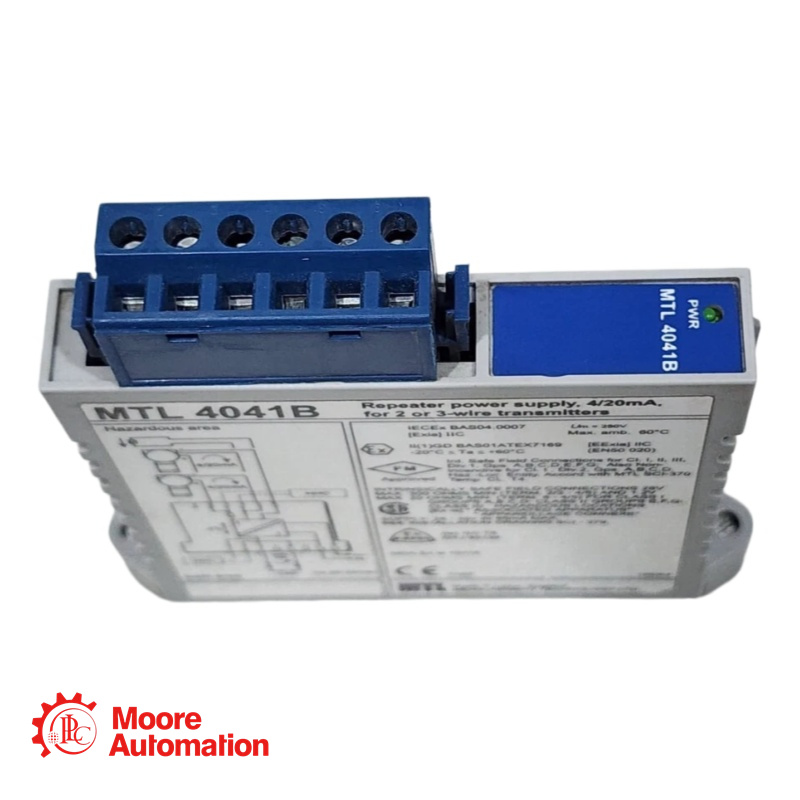

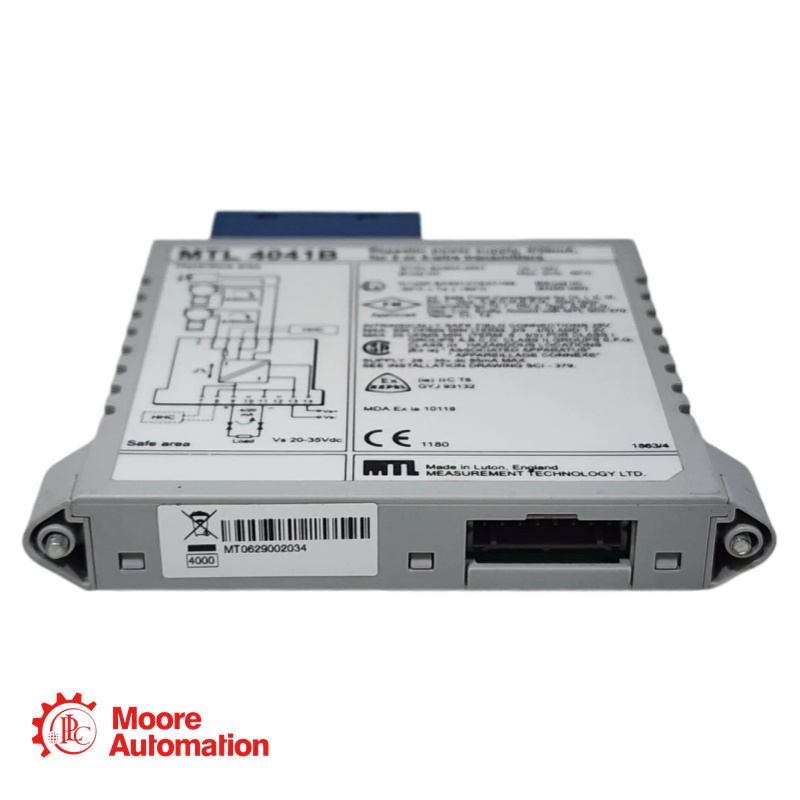

MTL-4041B Netzteilmodul - MTL

Hier Preis anfragen:

Verkaufsleiterin: Frida

Telefon/WhatsApp: +86 15359408275

E-Mail: sales5@mooreplc.com

Grundlegende Informationen

Hersteller: MTL Instruments (Eaton)
Produktfamilie: MTL4000-Serie
Funktion: Isolierte 1-Kanal-Schranke und Repeater für 2/3-Draht-Sender
Hauptmerkmal: HART® / Digitale Kommunikationstransparenz (bidirektional)

Produktbeschreibung

Das MTL4041B stellt eine potentialfreie Gleichstromversorgung zur Verfügung, um einen herkömmlichen 2- oder 3-Leiter-4/20-mA-Transmitter oder einen intelligenten Transmitter in explosionsgefährdeten Bereichen zu versorgen. Der Strom wird in einem separaten Stromkreis weitergeleitet, um eine Last in einem sicheren Bereich anzusteuern. Bei intelligenten Transmittern ermöglicht das Gerät die bidirektionale Übertragung digitaler Kommunikationssignale, die dem 4/20-mA-Signal überlagert sind. Dadurch kann der Transmitter entweder von der Bedienerstation oder über ein Handfunkgerät abgefragt werden. Das Modul ist auch mit explosionsgefährdeten Stromquellen und einigen Wirbel- und Turbinenmessgeräten kompatibel.

Technische Spezifikationen

Anwendungsgebiete

Intelligenter Ventilpositionierer: Kalibrierung Ermöglicht es einem Techniker, einen HART®-Kommunikator am Feldanschlusskasten (Klemmen 3 und 4) anzuschließen, ohne den 250Ω-Schleifenwiderstand zu entfernen oder das DCS-Signal zu trennen.
Schnittstelle für Turbinen-Durchflussmesser: Speziell gekennzeichnet als kompatibel mit einigen Wirbel- und Turbinen-Durchflussmessern; das Gerät bewältigt die höheren Erregerstromanforderungen, die von diesen Geräten oft benötigt werden.
Nachrüstung von analogen Schleifen auf HART®: Bei der Aufrüstung eines analogen Drucktransmitters auf einen intelligenten Transmitter stellt der MTL4041B sicher, dass die vorhandene 4/20mA-Schleifenverdrahtung und die IS-Barriere mit digitalen FSK-Signalen kompatibel sind.

Häufig gestellte Fragen - MTL-4041B

F: Warum benötigt die Anwendung „Smart“ einen 250-Ω-Lastwiderstand?
A: Die HART®-Kommunikation überlagert dem analogen 4/20-mA-Stromkreis ein FSK-Stromsignal (±0,5 mA). Der Eingang des Steuerungssystems muss eine Impedanz von mindestens 250 Ω aufweisen, um diese Stromwelligkeit in ein messbares Spannungssignal umzuwandeln. Die Spezifikation MTL4041B definiert explizit den Lastwiderstand, der diese Impedanz gewährleistet.

F: Kann ich die Klemmen 5 und 6 für die HART®-Kommunikation verwenden?
A: Nein. Laut Sicherheitsbeschreibung unterstützen die Klemmen 5 und 6 keine HART®-Kommunikation. Für den HHC-Anschluss im Feld müssen Sie die Klemmen 3 und 4 verwenden oder das Signal für Modems im Kontrollraum über die Hauptausgangsschleife (9 und 11) leiten.

F: Worin besteht der Unterschied zwischen dem Anschluss eines 2-Draht- und eines 3-Draht-Senders?
A:
2-Draht: Sender (+) an Klemme 2 anschließen; Sender (-) an Klemme 5 anschließen.
3-Draht-Anschluss: Verbinden Sie den Sender (+) mit Klemme 2; den Sender (-) mit Klemme 5; den dritten Draht des Senders (üblicherweise Schirmung oder spezifischer gemeinsamer Anschluss) gemäß der Bedienungsanleitung des Senders – oft mit Klemme 6 oder Erde.

F: Ist die LED nur eine Betriebsanzeige?
A: Ja. Die einzelne grüne LED zeigt an, dass an den Klemmen 13 und 14 Gleichspannung (Vs) anliegt. Sie gibt weder Auskunft über den Zustand der Signalschleife noch über die Fehlererkennung in der Leitung.
