3500/70M Impulsgeschwindigkeitsmonitor

Der Bently Nevada 3500/70M Impuls-Geschwindigkeitsmonitor ist ein 4-Kanal-Gerät, das als Bestandteil des Lösungspakets für Kolbenkompressoren zur Überwachung von Kurbelgehäuse- und Kreuzkopfschwingungen eingesetzt wird. Der Monitor empfängt Signale von seismischen Sensoren, bereitet diese auf, um Schwingungsmesswerte zu ermitteln, und vergleicht die aufbereiteten Signale mit benutzerprogrammierbaren Alarmen.

Spezifikationen von 3500/70M

Signal: Akzeptiert 1 bis 4 Näherungssondensignale.
Eingangsimpedanz:
10 kΩ Beschleunigungseingang
>1 MΩ Geschwindigkeitseingang
Spezielle Sperre: Kontaktschluss 5 V DC bei typisch 390 μA
Leistungsaufnahme: 7,7 Watt, nominal
Spannungskonformität: maximal +12 V DC
Lastwiderstand: maximal 600 Ω
Auflösung: maximal 0,3662 µA

+Monitormodul (Hauptplatine):

Abmessungen (Höhe x Breite x Tiefe):

241,3 mm x 24,4 mm x 241,8 mm (9,50 Zoll x 0,96 Zoll x 9,52 Zoll)
Gewicht: 0,91 kg (2,0 lb)

Abmessungen (Höhe x Breite x Tiefe):
241,3 mm x 24,4 mm x 99,1 mm (9,50 Zoll x 0,96 Zoll x 3,90 Zoll)
Gewicht 0,20 kg (0,44 lb)

+E/A-Module (Barriere):

Abmessungen (Höhe x Breite x Tiefe):
241,3 mm x 24,4 mm x 163,1 mm
(9,50 Zoll x 0,96 Zoll x 6,42 Zoll)
Gewicht: 0,46 kg (1,01 lb)

3500/70M Ersatzteile

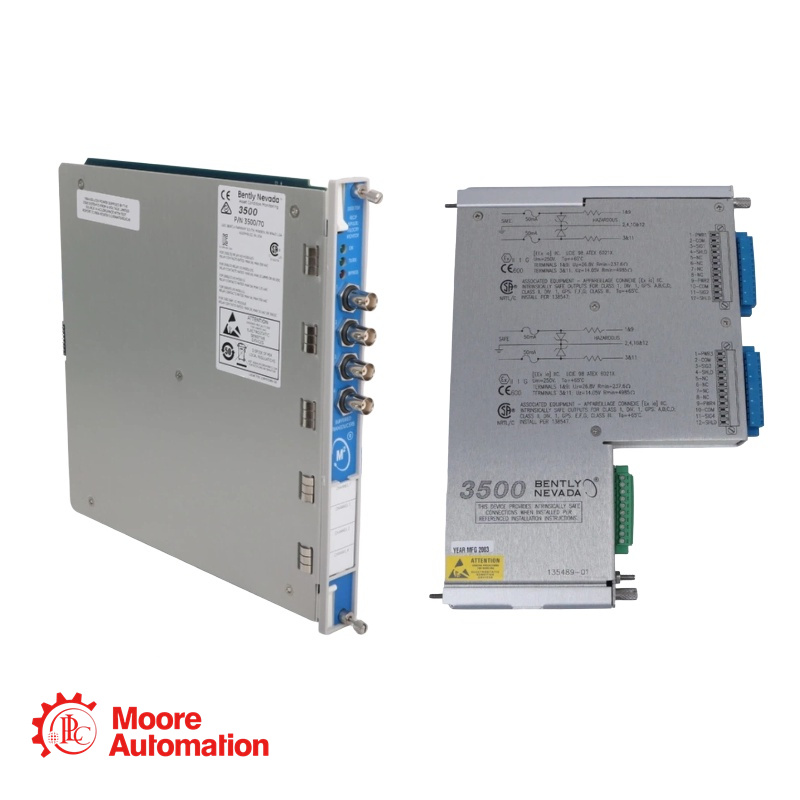

176449-09 - 3500/70M Impulsgeschwindigkeitsmonitor

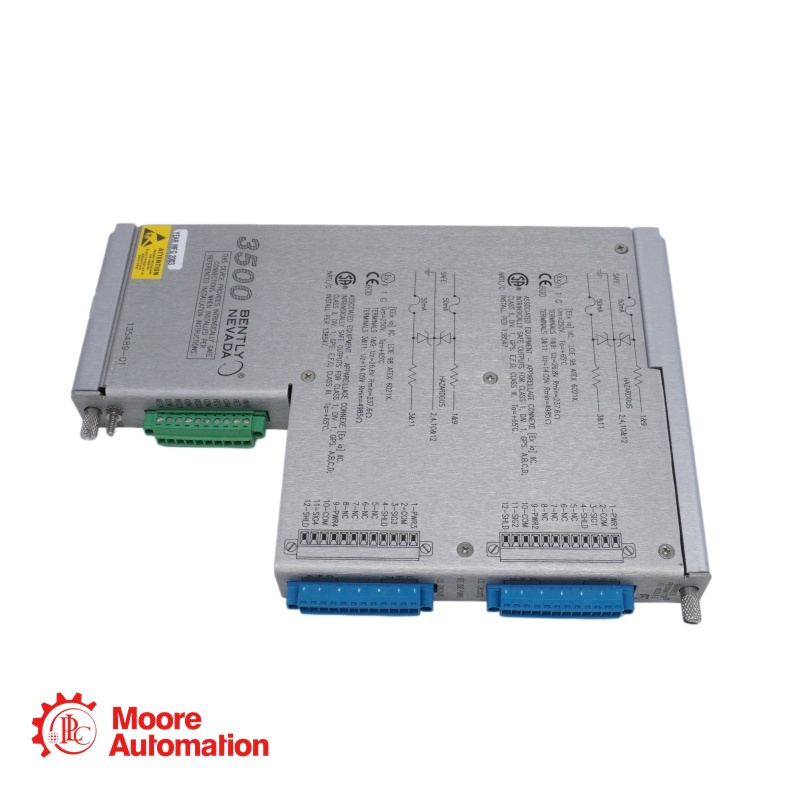

135489-01 - E/A-Modul mit internem Interne Barrieren Kündigungen 4 x Prox/Accel

Häufig gestellte Fragen von 3500/70M

Was ist der 3500/70M Hubkolben-Impulsgeschwindigkeitsmonitor (176449-09 + 135489-01)?
A: Es handelt sich um einen 4-Kanal-Monitor für Hubkolbenkompressoren. Er misst Kurbelgehäuse- und Kreuzkopfschwingungen mithilfe seismischer Sensoren. Das I/O-Modul 135489-01 verfügt über interne eigensichere Barrieren und interne Anschlüsse für bis zu vier Näherungs- oder Beschleunigungssensoren.

Was ist das Besondere am E/A-Modul 135489-01?
A: Es umfasst interne Barrieren (Entitätsparameter) und interne Anschlüsse, die den direkten Anschluss von Näherungs- oder Beschleunigungssensoren in explosionsgefährdeten Bereichen ohne externe Barrieren ermöglichen. Es unterstützt 4 x Näherungs-/Beschleunigungssensor-Eingänge.

Welcher Rackplatz wird benötigt?
A:
Hauptmonitor (176449-09): 1 frontseitiger Steckplatz in voller Höhe
E/A-Modul (135489-01): 1 rückseitiger Steckplatz in voller Höhe
