Beschreibung von T8842

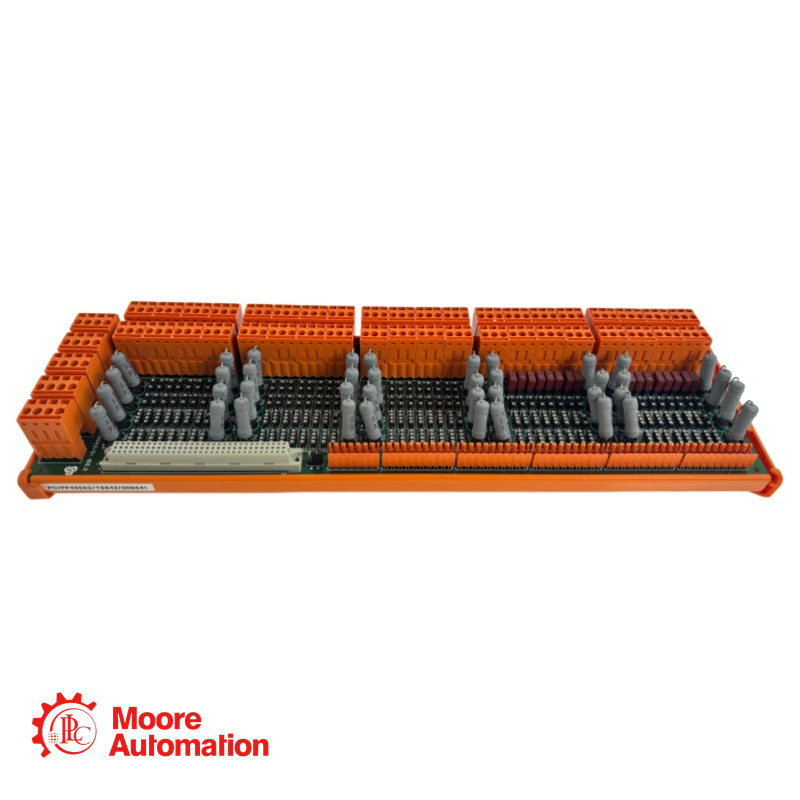

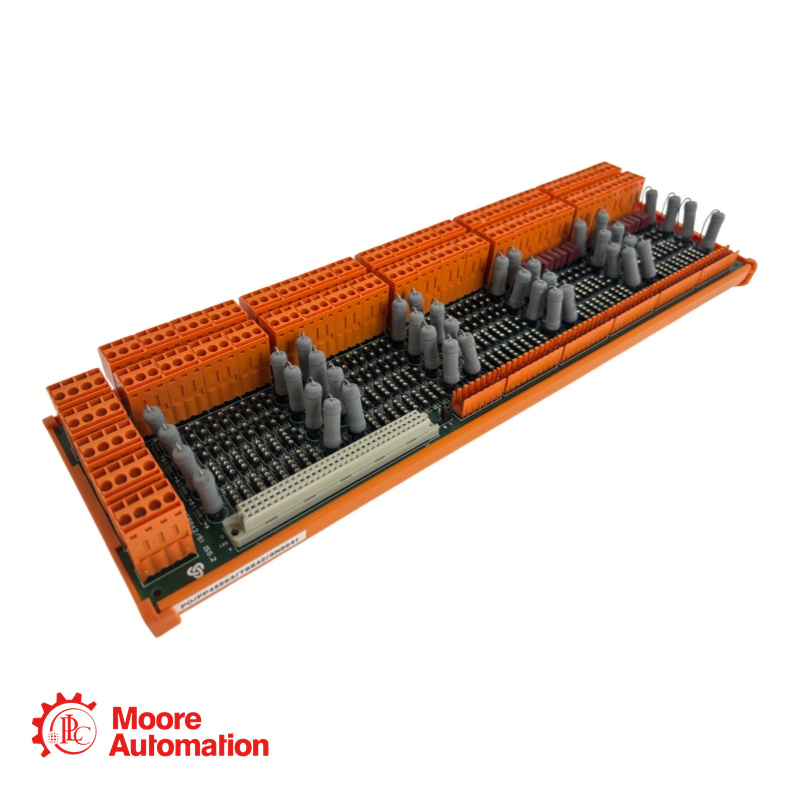

Die vielseitige Feldanschlusseinheit (VFTA) Trusted T8842 dient als primäre Schnittstelle zwischen Feldgeräten für Brand- und Gasmelder/-löschanlagen und dem Trusted TMR Zonenschnittstellenmodul T8448. Sie verfügt über 40 individuell konfigurierbare Kanäle, die in fünf Leistungsgruppen mit je acht Kanälen unterteilt sind. Jeder Kanal unterstützt verschiedene analoge und digitale Eingangssignale sowie digitale Ausgänge bis zu 40 V DC und ist durch eine 315-mA-Feldstromsicherung und eine 50-mA-Eingangssignalsicherung geschützt. Die Einheit akzeptiert zwei 24-V-DC-Versorgungen pro Gruppe und ist für die Montage auf Standard-DIN-Schienen TS32 oder TS35 vorgesehen.

Parameter

Spannungsbereich (Feldversorgung): 18 bis 28 V DC
Maximalstrom (Feldversorgung): 2,52 A pro Leistungsgruppe
Empfohlener Betriebsstrom: 220 mA pro Kanal
Leistungsaufnahme (Feldnetzteil): maximal 9 W
Eingangssignalbereich: 0-20 mA
ESD-Luftentladung: 15 kV
Kontaktentladung: 8 kV
Abgestrahlte Felder: 10 V/m, 27 MHz bis 500 MHz
Transienten und Impulse: 2 kV, 2,5 kHz für 60 Sekunden

Häufig gestellte Fragen

Welchen Zweck hat die 50-mA-Sicherung an jedem Eingangskanal?
A: Die 50-mA-Sicherung ist gezielt in Reihe mit dem Eingangssignalpfad (0–20 mA) geschaltet, um den Strom durch den präzisen 250-Ω-Messwiderstand zu begrenzen. Dies schützt den Widerstand und die nachgeschaltete Eingangselektronik vor möglichen Schäden, falls ein Feldgerät ausfällt oder ein Verdrahtungsfehler zu einem zu hohen Stromfluss führt. Die Spannung am 250-Ω-Widerstand wird vom Modul T8448 gemessen, um den Status des Feldgeräts zu ermitteln.

Wie sind die beiden 24V-Gleichstromversorgungen innerhalb des VFTA konfiguriert?
A: Jede der fünf Leistungsgruppen wird von zwei unabhängigen 24-V-Gleichstromversorgungen versorgt. Diese beiden Versorgungen sind mittels Dioden auf dem VFTA zusammengeführt, wodurch eine redundante Versorgung gewährleistet wird. Fällt eine der 24-V-Versorgungen aus, versorgt die andere alle acht Kanäle der jeweiligen Gruppe unterbrechungsfrei weiter. Diese Dioden-„Zusammenführung“ sichert eine hohe Verfügbarkeit für kritische Brand- und Gassicherheitsfunktionen.

Welche Feldgeräte sind mit dem T8842 kompatibel?
A: Der T8842 ist speziell für stromabnehmende und stromliefernde 3-Draht-Feldgeräte geeignet. Dank dieser Vielseitigkeit lässt er sich mit einer breiten Palette von Meldern und Aktoren in Brand- und Gasanlagen verbinden, darunter solche, die eine Stromversorgung durch den VFTA benötigen, und solche, die ein eigenes Ausgangssignal erzeugen. Die Konfiguration erfolgt kanalweise.
