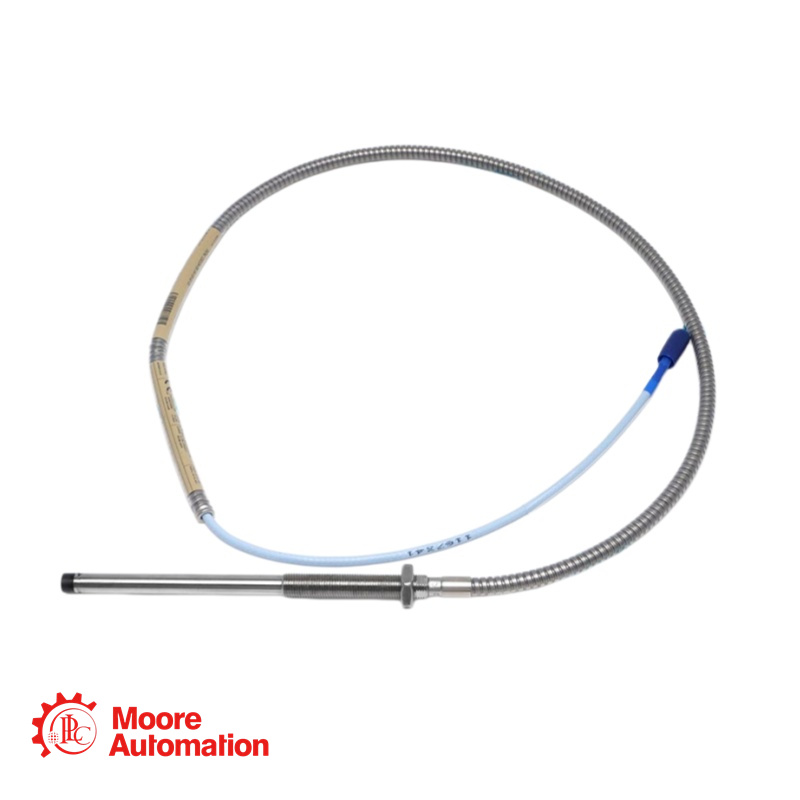

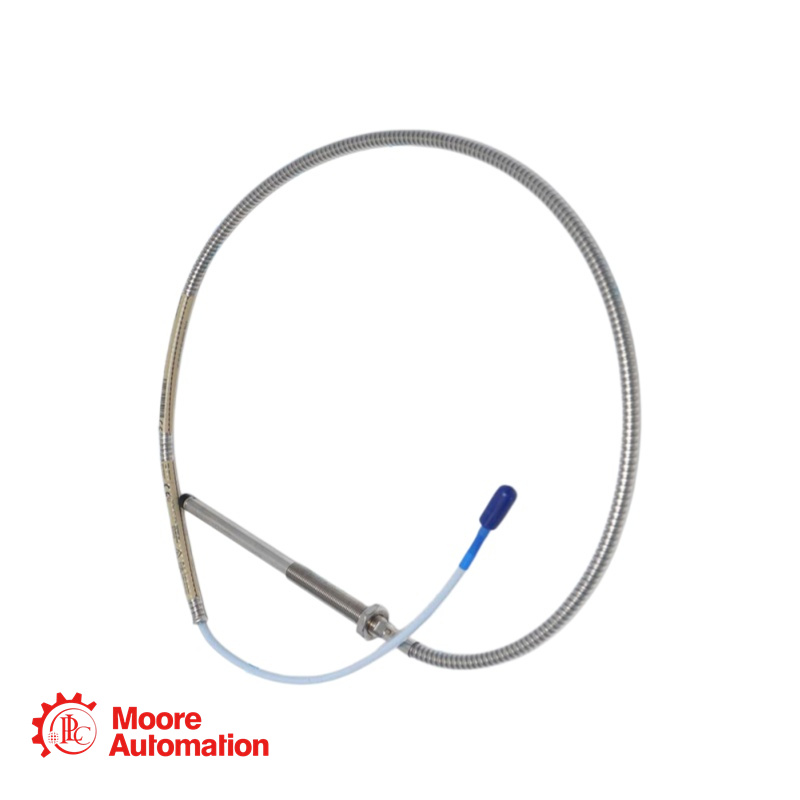

Bently Nevada Proximity Probe - 330104-09-18-05-01-05

330104-09-18-05-01-05 Spezifikation

▶Überwachung von Kompressorschwingungen: Bietet zuverlässige Wellenschwingungsmessungen an Zentrifugal- und Axialkompressoren, insbesondere an solchen, die in explosionsgefährdeten Bereichen betrieben werden, in denen ATEX/IECEx-Zulassungen erforderlich sind.
▶Überwachung der Schubposition in Dampfturbinen: Überwacht die axiale Wellenposition, um Verschleiß der Schublager zu erkennen und so katastrophale Turbinenschäden zu verhindern.
▶Überdrehzahlschutzsysteme: Werden als Teil von Drehzahlmessern oder Überdrehzahlerkennungssystemen verwendet
▶Überwachung der Generatorlager: Die Edelstahlpanzerung bietet zusätzlichen Kabelschutz bei Generatoranwendungen, bei denen die Kabel hohen Temperaturen oder mechanischem Abrieb ausgesetzt sein können.
▶Nachrüstungsinstallationen: Mit seinem M10 x 1 Gewinde und einer Gesamtlänge von 5,0 Metern ist diese Sonde mit bestehenden 3300 XL Systemen kompatibel und kann 5 mm oder 8 mm Sonden der Serie 3300 ohne XL-Anschluss ersetzen, wobei die Austauschbarkeit erhalten bleibt.

Q: Welche mechanischen Abmessungen hat dieses Bauteil? 330104-09-18-05-01-05 Sonde?
▶A: Diese Sonde hat eine Gesamtlänge des Gehäuses von 180 mm (Option B) und eine Länge ohne Gewinde von 90 mm (Option A). Die Länge ohne Gewinde muss mindestens 20 mm kürzer sein als die Gehäuselänge, was hier der Fall ist (90 mm ≤ 160 mm).
Q: Welche Gesamtlänge muss das System dafür haben? 330104-09-18-05-01-05 Sonde?
▶A: Diese Sonde hat eine Gesamtlänge von 5,0 Metern (Option C). Sie ist für die Verwendung mit einem 5 Meter langen Näherungssensor (z. B. 330180-50, -51 oder -52) vorgesehen. Bei Verwendung mit einem Verlängerungskabel muss die Gesamtlänge von Sonde und Verlängerungskabel der Gesamtlänge des Näherungssensors entsprechen.
Q: Wie ist die Panzerung an diesem 330104-09-18-05-01-05 Nutzen der Sondeninstallation?
▶A: Die flexible Edelstahlarmierung (AISI 302 oder 304 SST mit FEP-Außenmantel) schützt das Sondenkabel vor mechanischem Abrieb, scharfen Kanten und Stößen. Dies ist besonders vorteilhaft bei der Kabelverlegung in Rohren, engen Räumen oder Bereichen mit potenzieller Abnutzung.
Q: Welcher Mindestwellendurchmesser wird für dieses Bauteil empfohlen? 330104-09-18-05-01-05 Sonde?
▶A: Der empfohlene Mindestwellendurchmesser beträgt 76,2 mm (3 Zoll). Bei radialen Schwingungs- oder Positionsmessungen an Wellen mit kleineren Durchmessern kann sich der Skalierungsfaktor ändern.
Q: Kann das 330104-09-18-05-01-05 Kann die Sonde mit der Phenolharz-Gewindehalterung verwendet werden?
▶A: Ja. Die Gewindehalterung aus Phenolharz (Teilenummer 27474-04) ist für M10 x 1 Gewinde erhältlich und wird empfohlen, wenn eine zusätzliche elektrische Isolation vom Montageort erforderlich ist, z. B. bei Generator- und Elektromotorlagern.
