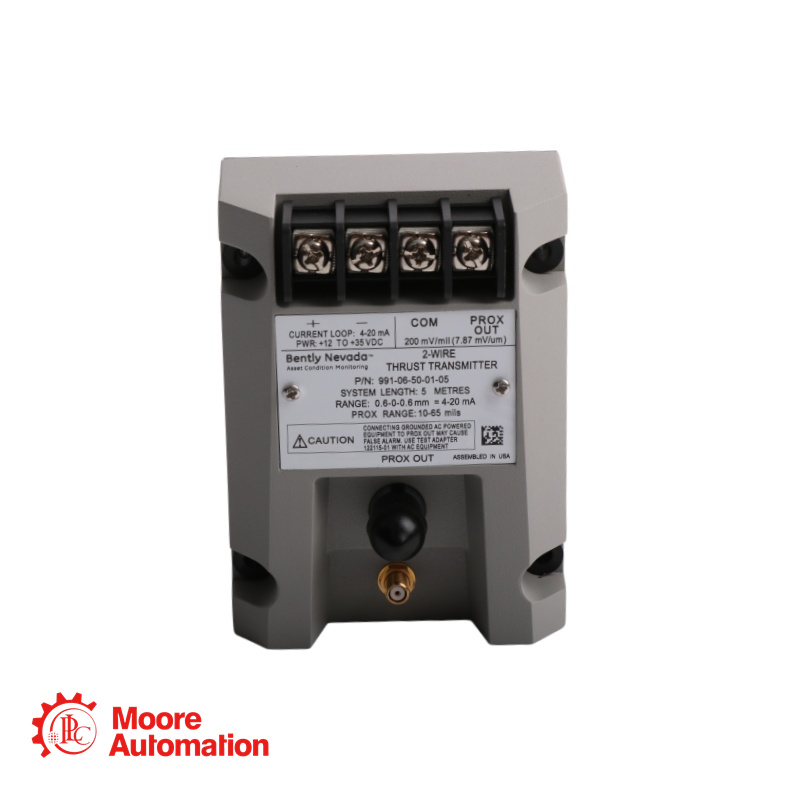

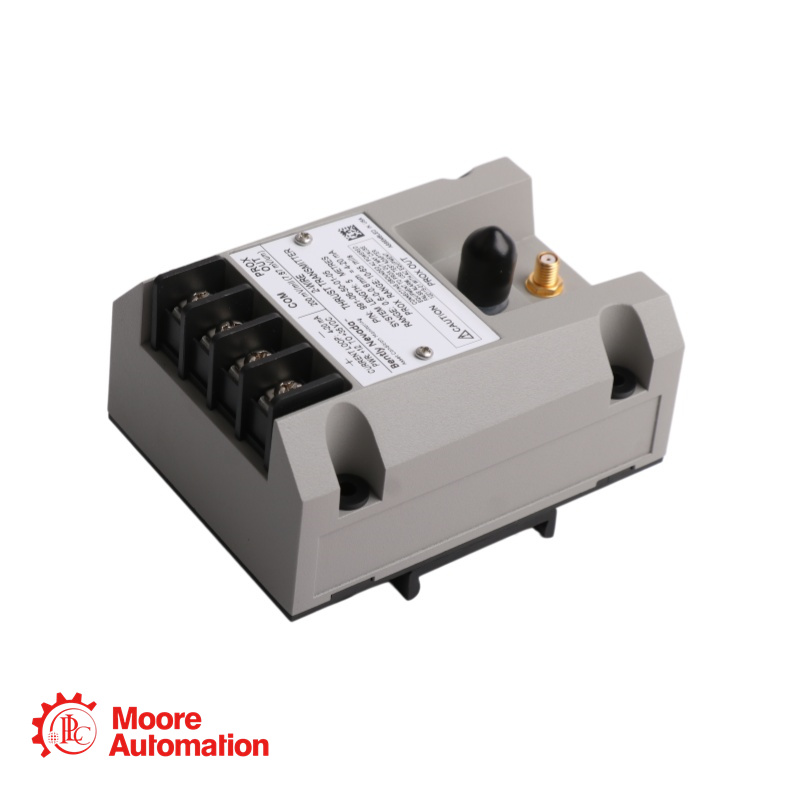

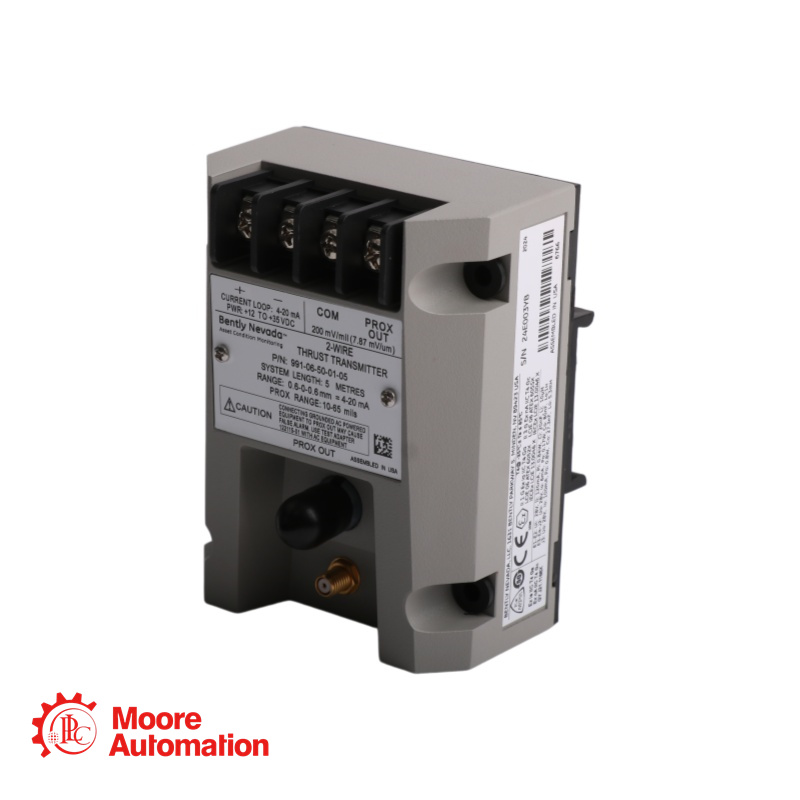

Bently Nevada 991-06-50-01-CN Schubgeber

Wie erhalte ich den Preis? Kontaktieren Sie uns unten:

991-06-50-01-CN Übersicht

Der 991-06-50-01-CN Der Schubkrafttransmitter ist in erster Linie für die Erstausrüster (OEMs) von Zentrifugalluftkompressoren oder kleinen Pumpen, Motoren oder Ventilatoren gedacht, die es vorziehen, ein einfaches 4 bis 20 mA proportionales axiales Verschiebungssignal (Schub) als Eingangssignal für ihr Maschinensteuerungssystem bereitzustellen.
Der 991-06-50-01-CN Der Sender ist ein 2-Draht-Gerät mit Schleifenstromversorgung, das Eingangssignale von unserer Näherungssonde 3300 NSv und dem dazugehörigen Verlängerungskabel (erhältlich in 5 m und 7 m Systemlänge) empfängt. 991-06-50-01-CN Der Transmitter wandelt das Signal in geeignete technische Einheiten um, die proportional zur axialen Position der Welle sind1, und stellt es als 4 bis 20 mA Industriestandardsignal für den Eingang in das Steuerungssystem bereit, wo Maschinenschutzalarmierung und Logik erfolgen.

991-06-50-01-CN Parameter

Stromversorgung: +12 bis +35 V DC Eingangsspannung am Senderanschluss
Ausgangssignal: 4-20 mA proportional über den angegebenen Vollausschlagbereich (2-Draht-Konfiguration)
Vollausschlagbereich: 25-0-25 Mil (Mittelnullpunkt für Schubposition)
Schleifengenauigkeit: Innerhalb von ±1,5 % über den angegebenen Vollausschlagbereich (typisch)
Maximaler Schleifenwiderstand: 1.000 Ω einschließlich Kabel bei 35 V Gleichspannung
PROX OUT Skalierungsfaktor: 7,87 mV/μm (200 mV/mil) ±6,5 % typisch
PROX-Ausgangsimpedanz: 10 kΩ Ausgangsimpedanz, kalibriert für 10 MΩ Last
Linearer Messbereich (Prox Out): 0,25 bis 1,65 mm (10 bis 65 mils)
Nicht OK/Signalunterdrückung: Ausgabe geht an <3,6 mA innerhalb von 100 μs nach dem Zustand „Nicht OK“.
Betriebstemperatur (Sender): -35 °C bis +85 °C (-31 °F bis +185 °F)
Betriebstemperatur (Sonde): -52 °C bis +177 °C (-62 °F bis +351 °F)

Häufig gestellte Fragen zu 991-06-50-01-CN

1. Was ist die Hauptanwendung für die 991-06-50-01-CN Schubsender?

Es ist in erster Linie für OEMs von Zentrifugalluftkompressoren, kleinen Pumpen, Motoren oder Ventilatoren gedacht, die ein einfaches 4-20 mA proportionales axiales Verschiebungssignal (Schub) als Eingangssignal für ihr Maschinensteuerungssystem benötigen.

2. Was bedeutet der Genehmigungscode "-CN"?

Der Code "-CN" weist darauf hin, dass dieser Transmitter für den Einsatz in China zertifiziert ist und über spezifische Zulassungen chinesischer Aufsichtsbehörden verfügt, darunter CCC (China Compulsory Certification) und/oder NEPSI (National Supervision and Inspection Center for Explosion Protection and Safety of Instrumentation) für den Einsatz in explosionsgefährdeten Bereichen.

3. Welcher Abstand ist für die Sonde korrekt eingestellt?

Die Einstellung und der Messbereich der Sonde sind für Schubpositionsmessungen entscheidend. Falsche Sondenabstandseinstellungen können verhindern, dass der Messumformer in normaler oder entgegengesetzter Richtung den Vollausschlag erreicht. Die Sonde muss korrekt eingestellt sein, um im linearen Bereich von 0,25 bis 1,65 mm (10 bis 65 mils) vom Zielobjekt zu arbeiten.

4. Was passiert, wenn der Näherungssensor ausfällt oder eine lockere Verbindung hat?

Das PROX OUT-Signal ist nicht vom 4-20-mA-Stromkreis isoliert und seine Phase ist invertiert. Um netzbetriebene Diagnosegeräte sicher anzuschließen, muss der Testadapter 990/991 (122115-01) verwendet werden, der die Isolation herstellt und die Signalpolarität korrigiert.

5. Wie schließe ich Diagnosegeräte (z. B. ein Oszilloskop) an den PROX OUT an?

Das PROX OUT-Signal ist nicht vom 4-20 mA-Stromkreis isoliert und seine Phase ist invertiert.

6.Welche Einschränkungen ergeben sich bei der Verwendung eines Schubgebers vom Typ 991-06-50-01-CN im Vergleich zu einem vollständigen Überwachungssystem?

Das 4-20 mA-Signal ist zwar nützlich, um Alarme bei Schubposition und Trendanalyse auszulösen, unterstützt aber keine erweiterten Überwachungsfunktionen wie Timed OK-Kanalabschaltung, Gefahrenumgehung oder Auslösevervielfachung.
