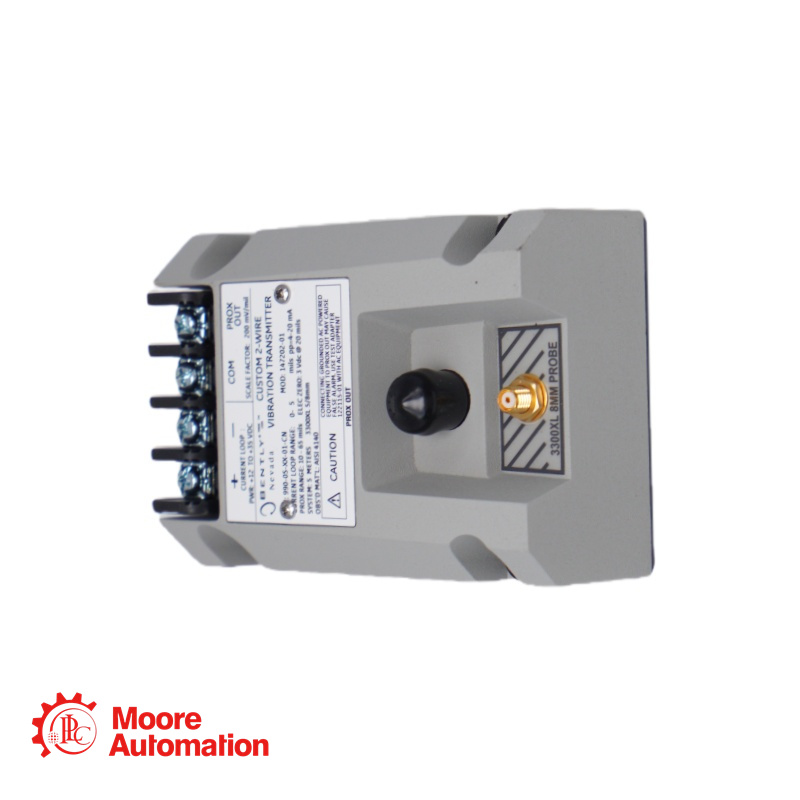

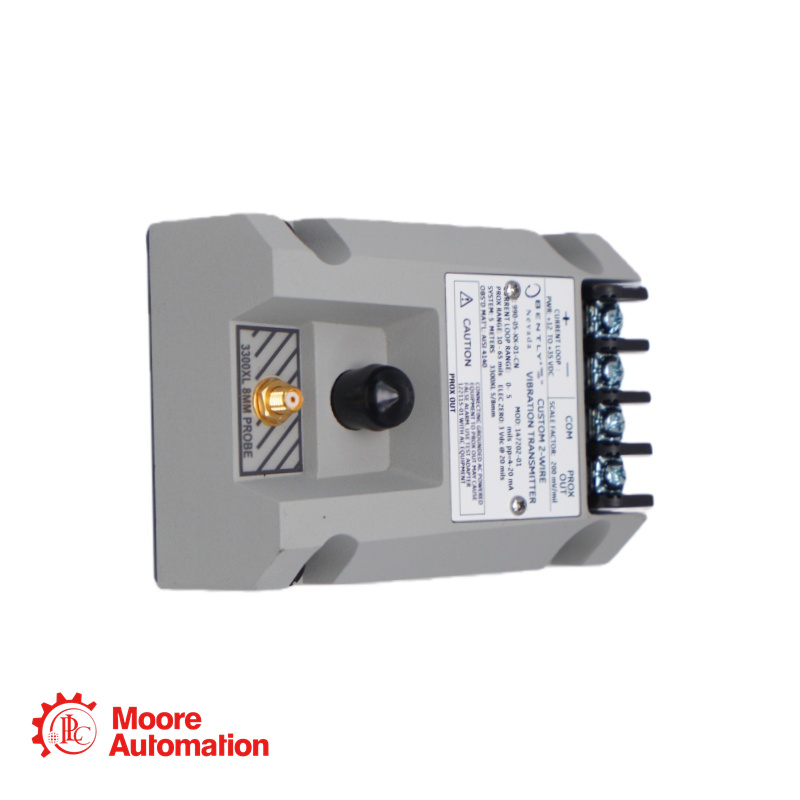

Bently Nevada 990-04-XX-02-05 MOD:167577-05 Vibrationssender

Detaillierte Beschreibung

Der 990-04-XX-02-05 MOD:167577-05 Der Schwingungsmessumformer ist ein 2-Draht-Gerät mit Schleifenstromversorgung, das Eingangssignale von den Näherungssensoren NSv 3300 von Bently Nevada und einem passenden Verlängerungskabel (erhältlich in 5 m und 7 m Systemlänge) empfängt. Der Messumformer wandelt das Signal in die entsprechenden technischen Einheiten der Schwingungsamplitude (Spitze-Spitze) um und stellt diesen Wert als proportionales, branchenübliches 4- bis 20-mA-Signal als Eingangssignal für das Steuerungssystem bereit, wo die Maschinenschutzalarmierung ausgelöst wird.

Produktparameter

990-04-XX-02-05 Bedeutung der Zahl:

Voller Vibrationsbereich (Option) 04): 0 bis 4 mils Spitze-Spitze (0 bis 100 Mikrometer Spitze-Spitze).
Länge des Sondensystems (Option) XX - Platzhalter): Erfordert Angabe: entweder 05 für 5,0 Meter (16,4 Fuß) oder 07 für 7,0 Meter (23,0 Fuß) Gesamtsystemlänge (Sonde + Verlängerungskabel).
Montageoption (Option) 02): Lieferung inklusive Schottbefestigungsschrauben.
Option zur Genehmigung durch die Behörde (Option) 05): Beinhaltet mehrere Zulassungen für explosionsgefährdete Bereiche: CSA Division 2, ATEX Zone 0, ATEX Zone 2 und ABS-Zulassung für den maritimen Bereich.

Elektrische Stromversorgung: Benötigt eine Gleichstromversorgung von +12 bis +35 V an den Anschlüssen des Senders.
Ausgangssignal: 4 bis 20 mA Gleichstrom, proportional zum Vollausschlag des Schwingungsbereichs.
Schleifengenauigkeit: Innerhalb von ±1,5 % des Skalenendwerts, gemessen vom TEST-Eingang bis zur Spannung an einem 250 Ω Schleifenwiderstand.

Betriebstemperatur des Senders: -35 °C bis +85 °C (-31 °F bis +185 °F).
Lagertemperatur des Senders: -52 °C bis +100 °C (-62 °F bis +212 °F).

Häufig gestellte Fragen

F: Was ist ein/e 990 Vibrationssender?

A: Die 990 Vibrationssender ist in erster Linie für die Erstausrüster (OEMs) von Zentrifugalluftkompressoren oder kleinen Pumpen, Motoren oder Ventilatoren gedacht, die es vorziehen, ein einfaches proportionales Vibrationssignal von 4 bis 20 mA als Eingangssignal für ihr Maschinensteuerungssystem bereitzustellen.

F: Welche Sensoren sind damit kompatibel? 990-04-XX-02-05 Sender?
A: Die 990-04-XX-02-05 ist speziell für die Verwendung mit dem Bently Nevada konzipiert. 3300 NSv (Narrow Side View) Näherungssensoren und passende Verlängerungskabel
F: Wie ist die 990-04-XX-02-05 MOD:167577-05 Gerät eingeschaltet?
A: Der Sender wird über eine Schleife mit Strom versorgt und benötigt typischerweise eine Spannungsversorgung zwischen +12 Vdc und +35 Vdc.

Anwendung:

Der 990-04-XX-02-05 MOD:167577-05 Vibrationssender wird in folgenden Bereichen eingesetzt: Druckluftmaschinen, Gesundheitswesen, Öl, Gas und Petrochemie, vorbeugende Instandhaltung, Abwasser und Grauwasser.
