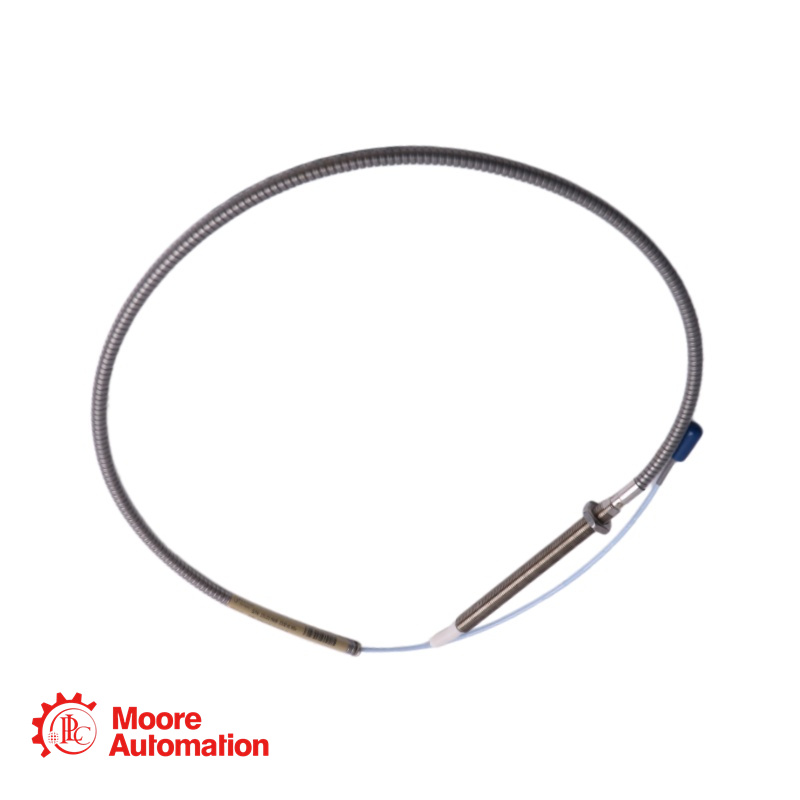

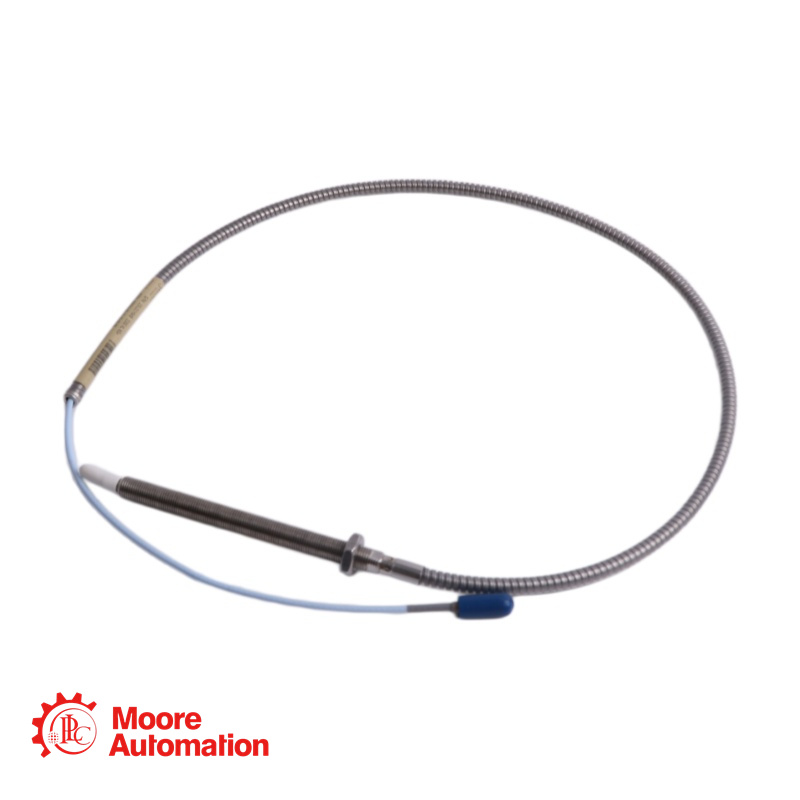

330910-00-12-10-02-05 NSv-Sonde

Die 330910-00-12-10-02-05 ist eine Standard-Näherungssonde der Serie 3300 NSv, die für die Verwendung mit dem Näherungssensorsystem 3300 XL NSv entwickelt wurde. Sie ist für Maschinen mit beengten Einbauverhältnissen vorgesehen, wie z. B. Zentrifugalkompressoren, Kältekompressoren und Prozessgaskompressoren, bei denen Einschränkungen durch Senkbohrungen, Seiten- oder Rückansicht den Einsatz von Standard-5-mm- und 8-mm-Sensorsystemen verhindern.

Diese Sonde eignet sich ideal für Anwendungen mit kleinen Messobjekten, wie z. B. die Messung radialer Schwingungen an Wellen mit einem Durchmesser von weniger als 51 mm (2 Zoll) oder die axiale Positionsbestimmung an flachen Objekten mit einem Durchmesser von weniger als 15 mm (0,6 Zoll). Sie zeichnet sich durch verbesserte Seitenansicht und erhöhte chemische Beständigkeit gegenüber den Vorgängermodellen der RAM-Serie 3300 aus.

330910-00-12-10-02-05 DETAILS

Teilenummer: 330910-00-12-10-02-05
Basismodell: 330910 - 3300 NSv Sonde, M10 x 1 Gewinde, mit Schutz
Gewindelose Länge (AA):00: 0 mm
Gesamtlänge des Gehäuses (BB): 12: 120 mm
Gesamtkabellänge (CC):10: 1,0 Meter (39 Zoll)
Anschluss- und Kabeltyp (DD):02: Miniatur-Koaxial-ClickLoc™-Stecker, Standardkabel
Behördenzulassung (EE):05: Mehrere Zulassungen (CSA, ATEX, IECEx)
Gewindeart: M10 x 1 metrisch
Panzerung: Mit Edelstahlpanzerung
Montageart: Standardmontage
Linearer Bereich: 1,5 mm (60 mils), von ca. 0,25 bis 1,75 mm (10 bis 70 mils) vom Ziel
Empfohlene Spalteinstellung: 1,0 mm (40 mils)
Durchschnittlicher Skalierungsfaktor: 7,87 V/mm (200 mV/mil)
Kompatibilität der Systemlänge: 5 oder 7 Meter (in Kombination mit Verlängerungskabel und Näherungssensor)
Sondenspitzenmaterial: Polyphenylensulfid (PPS)
Material des Sondengehäuses: Edelstahl AISI 304
Sondenkabel: 75 Ω Koaxialkabel, FEP-isoliert, mit Edelstahlarmierung
Anschlusstyp: Vergoldeter ClickLoc™ Miniatur-Koaxialanschluss aus Messing
Betriebstemperaturbereich: -52 °C bis +177 °C (-62 °F bis +351 °F)

330910-00-12-10-02-05

Häufig gestellte Fragen (FAQ)

Q: Um welche Art von Gewinde handelt es sich? 330910-00-12-10-02-05 Sondenverwendung?
A: Es verwendet ein metrisches Gewinde M10 x 1.

Q: Ist das 330910-00-12-10-02-05 Sonde gepanzert?
A: Ja. Das Basismodell 330910 ist die gepanzerte Version der NSv-Sonde mit M10 x 1 Gewinde.

Q: Was bedeutet die Option "-05" für die behördliche Genehmigung?
A: Die Option „-05“ bedeutet, dass diese Sonde über mehrere Zulassungen für explosionsgefährdete Bereiche verfügt, darunter CSA für Nordamerika sowie ATEX und IECEx für den internationalen Einsatz. Sie ist für den Einsatz in eigensicheren (ia) und nichtzündenden (nA/ec) Anwendungen zugelassen.

Q: Welche Spalteinstellung ist hierfür korrekt? 330910-00-12-10-02-05 Sonde?
A: Die empfohlene Spalteinstellung beträgt 1,0 mm (40 mils). Der lineare Bereich erstreckt sich von ca. 0,25 mm bis 1,75 mm (10 bis 70 mils) vom Zielpunkt.

Q: Wie groß ist die maximale Gewindeeingriffslänge für das Gewinde M10 x 1?
A: Die maximal empfohlene Gewindeeingriffslänge beträgt 15 mm. Eine Überschreitung dieser Länge kann zu Blockierungen bei der Installation führen. Bently Nevada tauscht Sonden im Rahmen der Garantie nicht aufgrund übermäßiger Gewindeeingriffslänge aus.

Q: Um welche Art von Stecker handelt es sich? 330910-00-12-10-02-05 Sondenverwendung?
A: 330910-00-12-10-02-05 Verwendet einen vergoldeten ClickLoc™ Miniatur-Koaxialstecker aus Messing (Option „02“). Dieser Stecker rastet beim handfesten Anziehen mit einem Klick ein und verhindert so ein Lösen durch Vibrationen.
