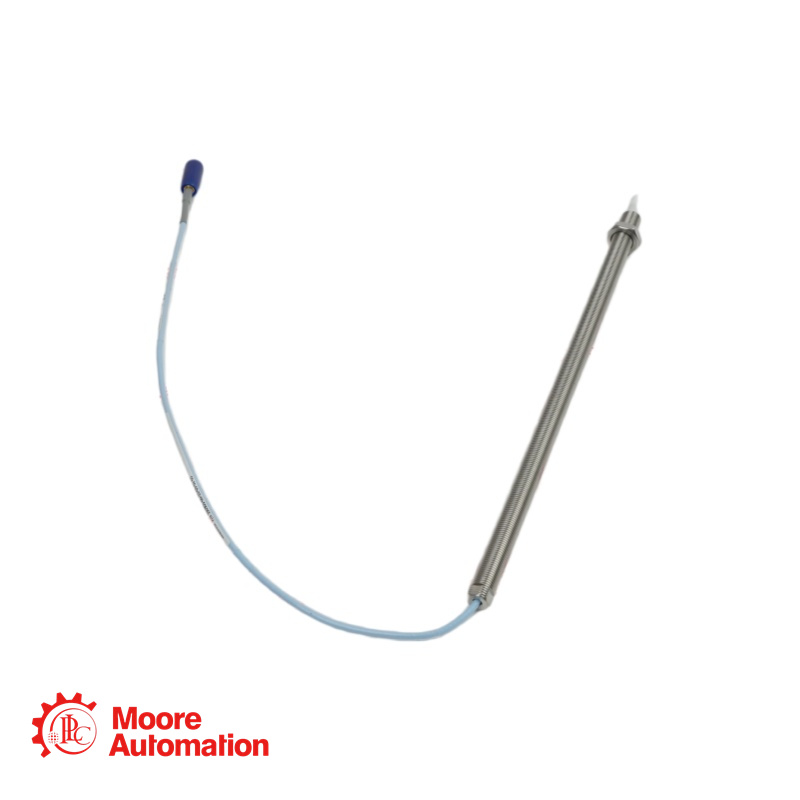

Bently Nevada 330905-00-21-05-02-CN NSv Näherungssensor, metrisch

330905-00-21-05-02-CN Beschreibung

330905-00-21-05-02-CN ist 3300 NSv Sonde, M10x1 Gewinde, ohne Schutzmantel.

Das NSv-Transducersystem 3300 XL wird primär dort eingesetzt, wo die Verwendung der Standard-Transducersysteme Bently Nevada 3300 und 3300 XL (5 und 8 mm) aufgrund von Senkbohrungen, seitlichen oder rückwärtigen Sichtbeschränkungen nicht möglich ist. Es eignet sich auch ideal für Anwendungen mit kleinen Messobjekten, wie z. B. die Messung radialer Schwingungen an Wellen mit einem Durchmesser von weniger als 51 mm (2 Zoll) oder die axiale Positionsbestimmung an flachen Objekten mit einem Durchmesser von weniger als 15 mm (0,6 Zoll). Es wird hauptsächlich in folgenden Anwendungen an Maschinen mit Schmierfilmlagern eingesetzt, bei denen ein kleiner Wellendurchmesser oder eine eingeschränkte seitliche Sicht vorhanden ist:
Radiale Schwingungs- und Radialpositionsmessungen
Messungen der axialen (Schub-)Position
Drehzahlmesser- und Nullgeschwindigkeitsmessungen
Phasenreferenz (Keyphasor-Signale)
Das 3300 XL NSv-Gebersystem ist so konstruiert, dass es sowohl die 3300 RAM-Gebersysteme als auch die 190-Gebersysteme der Serien 3000 und 7000 ersetzen kann. Bei einem Upgrade vom 3300 RAM-System auf das 3300 XL NSv-System können die vorhandene Sonde, das Verlängerungskabel und die Überwachungseinrichtung weiterverwendet werden.

330905-00-21-05-02-CN Spezifikationen

Option für gewindelose Länge: 0,0 mm
Gesamtlänge des Gehäuses (optional): 21 mm
Option Gesamtlänge:0,5 Meter (20 Zoll)
Anschluss- und Kabeltypoption:Miniatur-Koaxial-ClickLoc-Stecker, Standardkabel
Genehmigungsoption der Behörde: im chinesischen Bereich

330905-00-21-05-02-CN Häufig gestellte Fragen

Was bedeutet der Genehmigungscode "-CN"?

Der Code "-CN" weist darauf hin, dass diese Sonde für den Einsatz in China zertifiziert ist und über spezifische Zulassungen chinesischer Aufsichtsbehörden verfügt, darunter CCC (China Compulsory Certification) und/oder NEPSI (National Supervision and Inspection Center for Explosion Protection and Safety of Instrumentation) für den Einsatz in explosionsgefährdeten Bereichen.

Welche Spalteinstellung ist für diese Sonde korrekt?

Die empfohlene Spalteinstellung beträgt 1,0 mm (40 mils). Der lineare Bereich erstreckt sich von ca. 0,25 mm bis 1,75 mm (10 bis 70 mils) vom Zielpunkt.

Wie groß ist die maximale Gewindeeingriffslänge für das Gewinde M10 x 1?

Die maximal empfohlene Gewindeeingriffslänge beträgt 15 mm. Eine Überschreitung dieser Länge kann zu Blockierungen während der Montage führen.

Welchen Steckertyp verwendet diese Sonde?

Es verwendet einen vergoldeten ClickLoc™ Miniatur-Koaxialstecker aus Messing (Option „02“). Dieser Stecker rastet ein, um ein Lösen durch Vibrationen zu verhindern und eine zuverlässige Verbindung zu gewährleisten.

Worin besteht der Unterschied zwischen der RAM-Sonde 330905 und der 3300, die sie ersetzt?

Die Sonde 3300 NSv (einschließlich der 330905) ist mechanisch und elektrisch mit der Vorgängersonde 3300 RAM kompatibel, bietet jedoch eine erhöhte chemische Beständigkeit und verbesserte Seitenansichtseigenschaften.

Wie hoch ist die maximale Zugfestigkeit des Sondenkabels?

Die maximal zulässige Zugfestigkeit beträgt 220 N (50 lb) von der Sondenhülle zur Sondenzuleitung.
