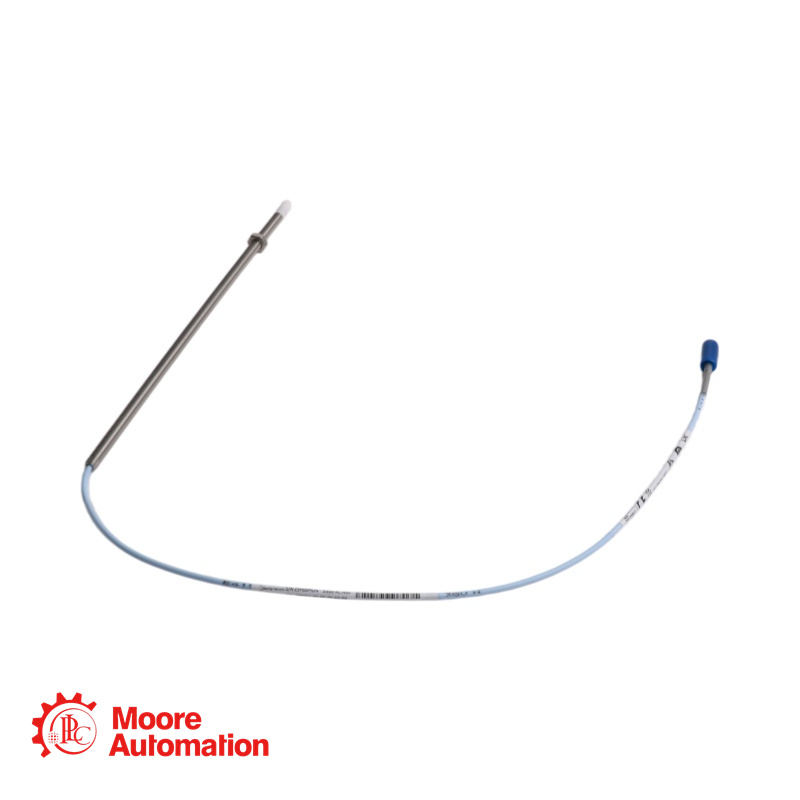

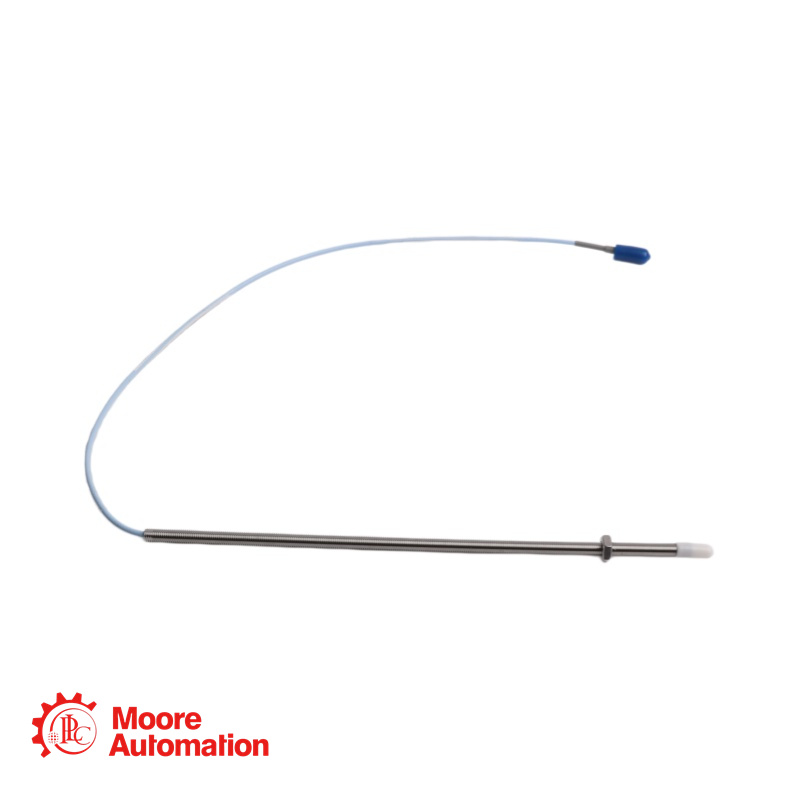

Bently, Nevada 330901-00-24-05-02-05 NSv Näherungssensor

330901-00-24-05-02-05 Beschreibung

330901-00-24-05-02-05 ist3300 NSv Sonde, 1/4-28 UNF Gewinde,ohne Rüstung

Die Haupteinsatzgebiete des 3300 XL NSv Transducer Systems sind Bereiche, in denen Einschränkungen durch Senkbohrungen, Seiten- oder Rückansicht den Einsatz des Standard-Bently Nevada 3300 und
3300 XL 5- und 8-mm-Transducersysteme. Es eignet sich ideal für Anwendungen mit kleinen Messobjekten, wie z. B. die Messung radialer Schwingungen an Wellen mit einem Durchmesser von weniger als 51 mm (2 Zoll) oder die axiale Position an flachen Objekten mit einem Durchmesser von weniger als 15 mm (0,6 Zoll). Es wird hauptsächlich in folgenden Anwendungen an Maschinen mit Schmierfilmlagern eingesetzt, bei denen eine kleine Welle oder ein eingeschränktes Sichtfeld vorhanden ist:
Radiale Schwingungs- und Radialpositionsmessungen
Messungen der axialen (Schub-)Position
Drehzahlmesser- und Nullgeschwindigkeitsmessungen
Phasenreferenz (Keyphasor-Signale)
Das 3300 XL NSv-Gebersystem ist so konstruiert, dass es sowohl die 3300 RAM-Gebersysteme als auch die 190-Gebersysteme der Serien 3000 und 7000 ersetzen kann. Bei einem Upgrade vom 3300 RAM-System auf das 3300 XL NSv-System können die vorhandene Sonde, das Verlängerungskabel und die Überwachungseinrichtung weiterverwendet werden.

330901-00-24-05-02-05 Spezifikationen

Option für die Länge ohne Gewinde: 0,0 Zoll
Option für die Gesamtlänge des Gehäuses: 2,4 Zoll
Gesamtlängenoption: 0,5 Meter (20 Zoll)
Anschluss- und Kabeltypoptionen: Miniatur-Koaxial-ClickLoc-Stecker, Standardkabel
Genehmigungsoption der Behörde: Mehrere Genehmigungen

Ausgangswiderstand: 50 Ω
Empfohlene Spalteinstellung: 1,0 mm (40 mils)

330901-00-24-05-02-05 Häufig gestellte Fragen

Was sind die Hauptanwendungsgebiete dieser Sonde?

Es ist für beengte Einbauräume wie Zentrifugal-, Kälte- und Prozessgaskompressoren konzipiert. Es eignet sich ideal zur Messung von Radialschwingungen und -positionen, axialen (Schub-)Positionen sowie zur Bereitstellung von Drehzahl- oder Phasensignalen, insbesondere bei kleineren Wellen oder eingeschränkter Seitensicht.

Welche Spalteinstellung ist für diese Sonde korrekt?

Die empfohlene Spalteinstellung beträgt 1,0 mm (40 mils). Der lineare Bereich erstreckt sich von ca. 0,25 mm bis 1,75 mm (10 bis 70 mils) vom Zielpunkt.

Wie groß ist die maximale Gewindeeingriffslänge für das 1/4-28-Gewinde?

Die maximal empfohlene Gewindeeingriffslänge beträgt 0,375 Zoll. Eine Überschreitung dieser Länge kann zu Blockierungen während der Montage führen.

Kann diese Sonde in Gefahrenbereichen eingesetzt werden?

Ja. Die Zulassungsoption „05“ kennzeichnet mehrere Zulassungen für explosionsgefährdete Bereiche, darunter CSA-, ATEX- und IECEx-Zertifizierungen für den Einsatz in eigensicheren (ia) und nicht-zündfähigen (nA, ec) Anwendungen.

Wie hoch ist die maximale Zugfestigkeit des Sondenkabels?

Die maximal zulässige Zugfestigkeit beträgt 220 N (50 lb) von der Sondenhülle zur Sondenzuleitung.

Welchen Steckertyp verwendet diese Sonde?

Es verwendet einen vergoldeten ClickLoc-Miniatur-Koaxialstecker aus Messing. Dieser Stecker rastet ein und verhindert so ein Lösen durch Vibrationen.
