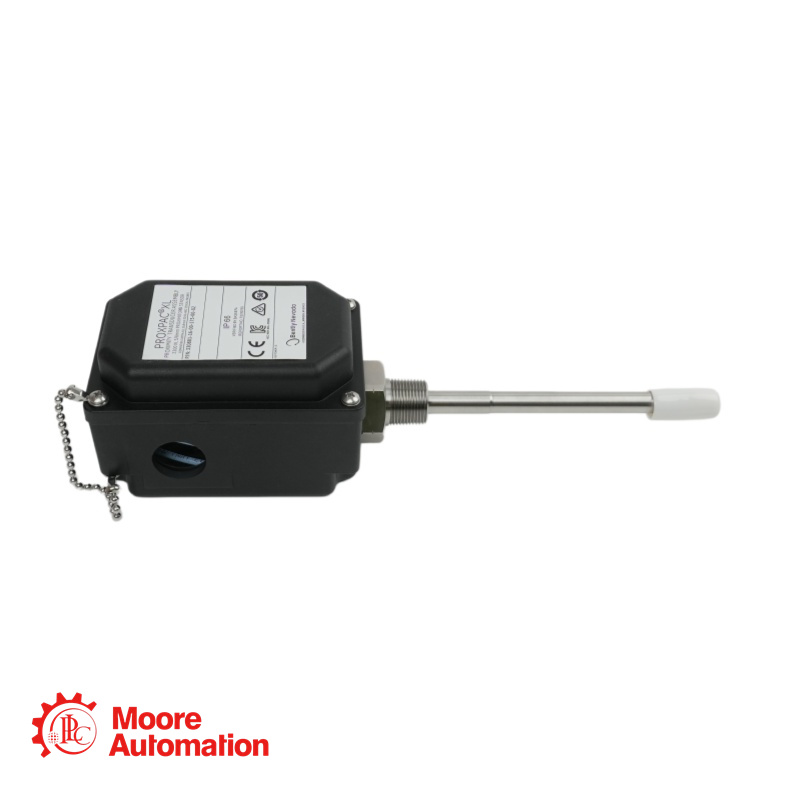

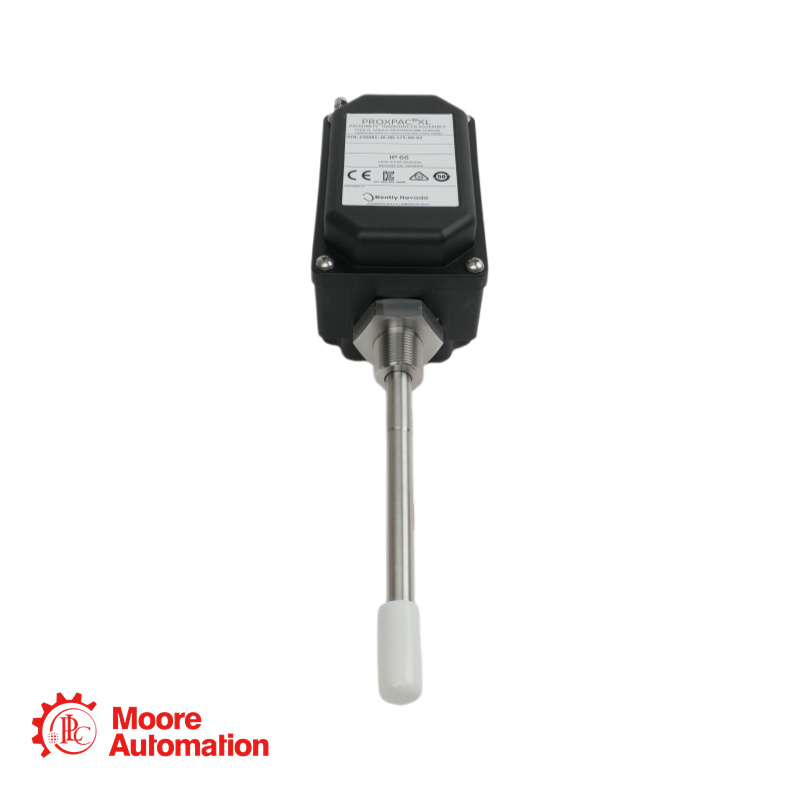

Bently Nevada 330881-16-10-110-06-02 Näherungssensor, metrisch

Parameter

Spezifikation

Modellnummer

330881-16-10-110-06-02

Marke / Serie

Bently Nevada PROXPAC XL (Metrische Konfiguration)

Systemtyp

Integriertes Gehäuse mit 3300 XL Proximitor®-Sensor + 3300 XL 8-mm-Sonde

Sondentyp

3300 XL 8 mm Sonde mit 1 Meter langes, fest installiertes Triaxialkabel

Option für Prüfung und Genehmigung

16 – 3300 XL 8 mm Sonde ohne Zulassungen

Abstandshalter (Abmessung B)

10 – 100 mm (Minimum: 40 mm / Maximum: 200 mm, bestellbar in 10-mm-Schritten)

Sondeneindringtiefe (C-Dimension)

110 – 110 mm (Minimum: 25 mm / Maximum: 760 mm, bestellbar in 1-mm-Schritten)

Ausstattungsoption

06 – Ein 3/4-14 NPT-Anschlussstück + ein 3/4-14 NPT auf 1/2-14 NPT Edelstahl-Reduzierstück + zwei Stopfen

Montagegewindeoption

02 – 3/4-14 NPT (erforderlich bei Bestellung des Abstandshalters)

Linearer Bereich

2 mm (80 mils)

Inkrementeller Skalierungsfaktor (ISF)

7,87 V/mm (200 mV/mil) ±5 %

Empfohlene Spalteinstellung

1,27 mm (50 mils)

Stromversorgung

-17,5 Vdc bis -26 Vdc (ohne Barrieren) / -23 Vdc bis -26 Vdc (mit Barrieren)

Maximale Länge der Feldverdrahtung

305 m (1.000 ft) – 3-adriges geschirmtes Triaxkabel (16–24 AWG)

Gehäusebewertung

Typ 4X, IP66 (BASEEFA T07/0709)

Betriebstemperatur (Gehäuse)

-52 °C bis +100 °C (-62 °F bis +212 °F)

Betriebstemperatur (Sondenspitze)

-52 °C bis +177 °C (-62 °F bis +351 °F)

Worin besteht der Unterschied zwischen den Modellen 330800 (englisch) und 330881 (metrisch)?

Die Serie 330881 ist die metrische Version des PROXPAC XL. Obwohl beide Modelle dieselbe Sonde und Proximitor®-Technologie verwenden, werden bei der Serie 330881 Abstandshalter (Maß B) und Sondeneindringtiefe (Maß C) in Millimetern anstatt in Zoll angegeben. Auch die Auswahl an Befestigungsgewinden unterscheidet sich, um metrischen oder NPT-Anforderungen gerecht zu werden.

Beinhaltet dieses Modell Zulassungen für explosionsgefährdete Bereiche?

Nein. Die Option „16“ steht für eine 3300 XL 8-mm-Sonde ohne Zulassungen. Falls Zertifizierungen für explosionsgefährdete Bereiche (ATEX, IECEx, cNRTLus) erforderlich sind, wählen Sie bitte die Option „28“ (Mehrere Zulassungen). Diese nicht zugelassene Konfiguration eignet sich für allgemeine Anwendungen oder Installationen in nicht explosionsgefährdeten Bereichen.

Wie groß ist die effektive Eindringtiefe der Sonde nach der Installation?

Mit einem Abstandshalter (B = 100 mm) und einer Sondeneindringtiefe (C = 110 mm) entspricht die Gesamtabmessung „B + C“ dem mittleren Einstellabstand zwischen Montagefläche und Zieloberfläche. Die Gewindehülse ermöglicht eine Justierung von ±12,7 mm (±0,5 Zoll) von diesem Punkt aus. Überschreitet die Gesamtabmessung 305 mm (12 Zoll), wird eine zusätzliche Hülsenabstützung in Sondennähe empfohlen, um Resonanzeffekte zu vermeiden.

Wie lang darf die Feldverdrahtung für diese Baugruppe maximal sein?

Sie können bis zu 305 Meter (1.000 Fuß) dreiadriges, geschirmtes Triaxkabel (16–24 AWG) zwischen der PROXPAC XL-Baugruppe und Ihrem Überwachungssystem verwenden.

Welche Rohrverbindungsstücke sind in der Option „06“ enthalten?

Die Ausstattungsoption 06 umfasst:
Ein 3/4-14 NPT-Anschluss
Ein 3/4-14 NPT auf 1/2-14 NPT Reduzierstück aus Edelstahl
Zwei Blindstopfen
Diese Konfiguration bietet Flexibilität beim Anschluss von Standard-3/4-Zoll-Rohren oder bei der Reduzierung auf 1/2-Zoll-NPT, wenn kleinere Rohreinführungen erforderlich sind.
