Bently Nevada 330881-16-10-100-03-02 PROXPAC XL Wandlerbaugruppe

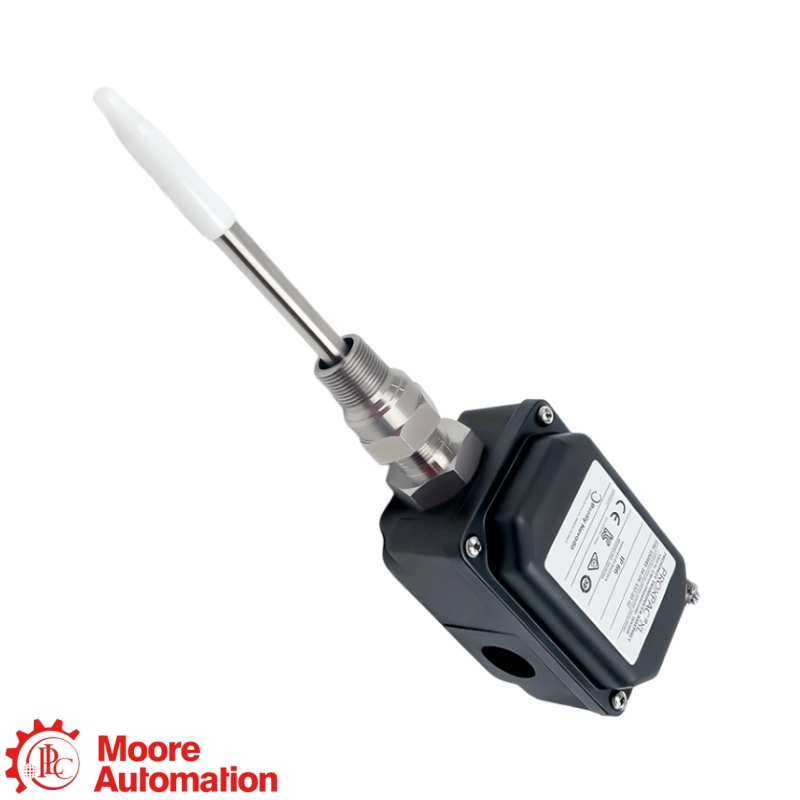

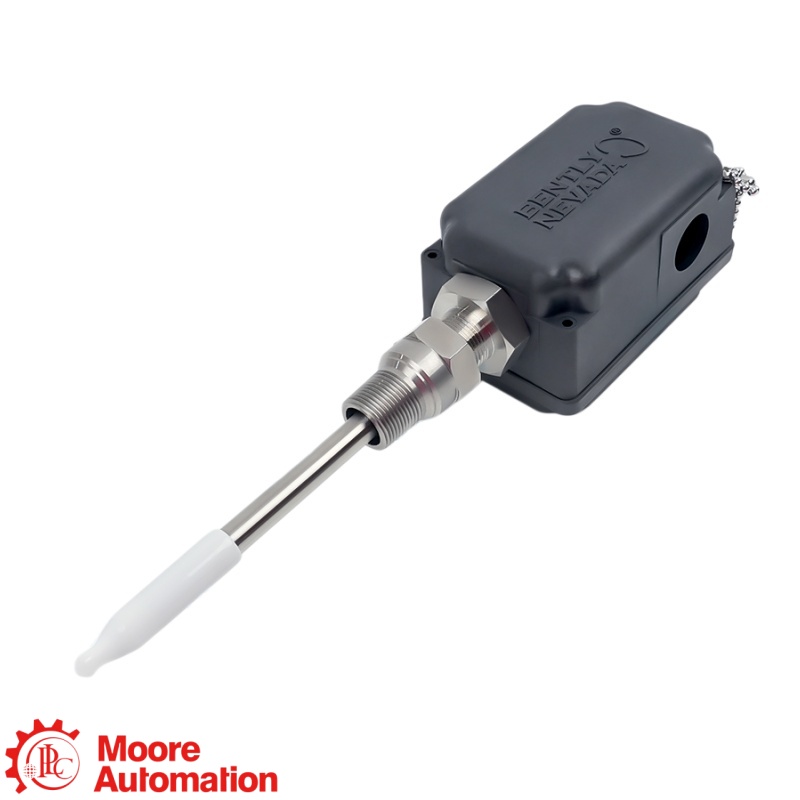

330881-16-10-100-03-02 Es handelt sich um eine Bently Nevada PROXPAC XL Näherungsmessumformer-Baugruppe mit integrierter 3300 XL 8-mm-Sonde und Proximitor-Sensor zur berührungslosen Messung von Wellenschwingungen und -positionen. Die nicht zugelassene Sonde (100 mm Abstand, 100 mm Eindringtiefe, M20-Anschluss und 3/4-14 NPT-Gewinde) muss an einen kompatiblen 200 mV/mil-Überwachungskanal angepasst werden.

330881-16-10-100-03-02 Es handelt sich um eine metrische PROXPAC XL-Baugruppe, bei der -16 eine 3300 XL 8-mm-Sonde ohne Zulassungen auswählt, -10 einen 100-mm-Abstandsadapter angibt und -100 eine Sondeneindringtiefe von 100 mm festlegt. Diese Konfigurationsfelder bestimmen den physischen Installations- und Zulassungsstatus und müssen daher mit dem Maschinengehäuse und den Anforderungen vor Ort übereinstimmen.

330881-16-10-100-03-02 Die eine Variante verwendet die Sonde -16 ohne Zulassung für explosionsgefährdete Bereiche, die andere eine -28-Version mit Sonde, die über mehrere Zulassungen verfügt. Beide Baugruppen ermöglichen berührungslose Schwingungs- oder Positionsmessungen, sind jedoch nicht automatisch austauschbar, wenn eine Zertifizierung für explosionsgefährdete Bereiche erforderlich ist.

330881-16-10-100-03-02 Es handelt sich um eine in sich geschlossene Näherungssensoreinheit mit dem Proximitor-Sensor im Gehäuse, sodass kein separates Verlängerungskabel zwischen Sonde und Proximitor benötigt wird. Es erfordert jedoch weiterhin eine korrekt abgeschirmte Feldverdrahtung zu einem kompatiblen Monitor sowie die Einhaltung der vorgegebenen Stromversorgungs-, Ziel- und Abstandsbedingungen.

330881-16-10-100-03-02 Benötigt -17,5 bis -26 V DC bei maximal 12 mA ohne Barrieren bzw. -23 bis -26 V DC mit Barrieren. Die Ausgangsspannung von 7,87 V/mm und der lineare Messbereich von 2 mm erfordern einen kompatiblen Monitoreingang, eine geeignete Barrierenanordnung, eine abgeschirmte Feldverdrahtung und ein entsprechendes Messmaterial.

330881-16-10-100-03-02 Das Set besteht aus einem 100-mm-Abstandsadapter, einer 100-mm-Sondeneinführung, einem M20-Anschluss, zwei Stopfen und einem 3/4-14-NPT-Gewinde. Vor der Installation sind der Freiraum zum Maschinengehäuse, die Zielgröße und das Material, der Sondenabstand, die Kabeleinführung und die genaue Montagegeometrie zu prüfen.

330881-16-10-100-03-02 Die Bestellung sollte die vollständige Bestellnummer, gut lesbare Typenschilder und Installationsfotos, die Menge, den Bestimmungsort, das Monitormodell, die Stromversorgungs- und Barrierekonfiguration, Anforderungen für explosionsgefährdete Bereiche, die Montageabmessungen und die Kabelführungsdetails enthalten. Diese Angaben ermöglichen die Überprüfung der konfigurierten Messumformerbaugruppe und ihrer Kompatibilitätsgrenzen vor der Lieferung.
