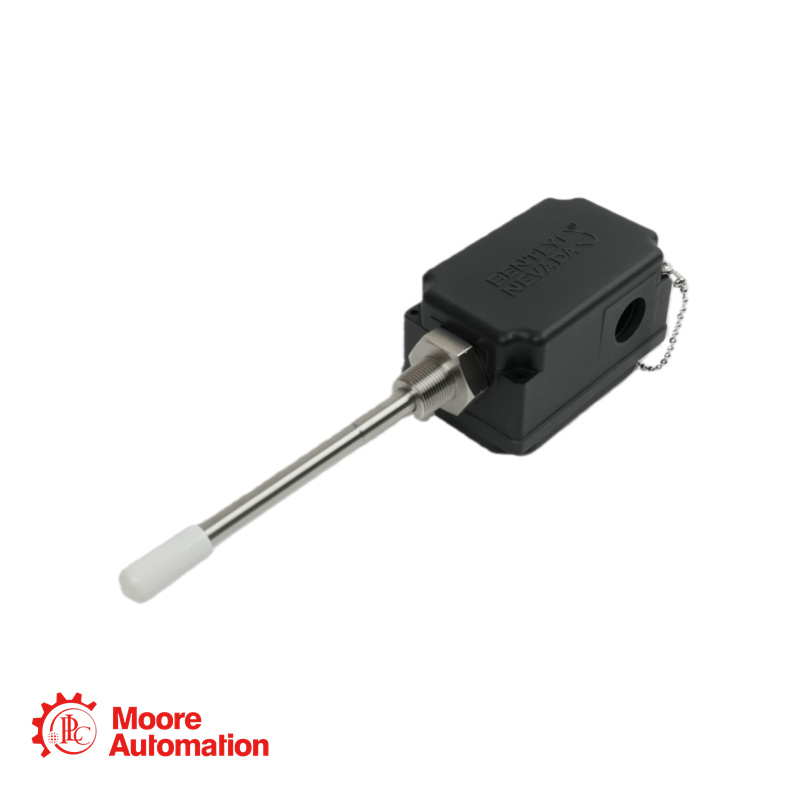

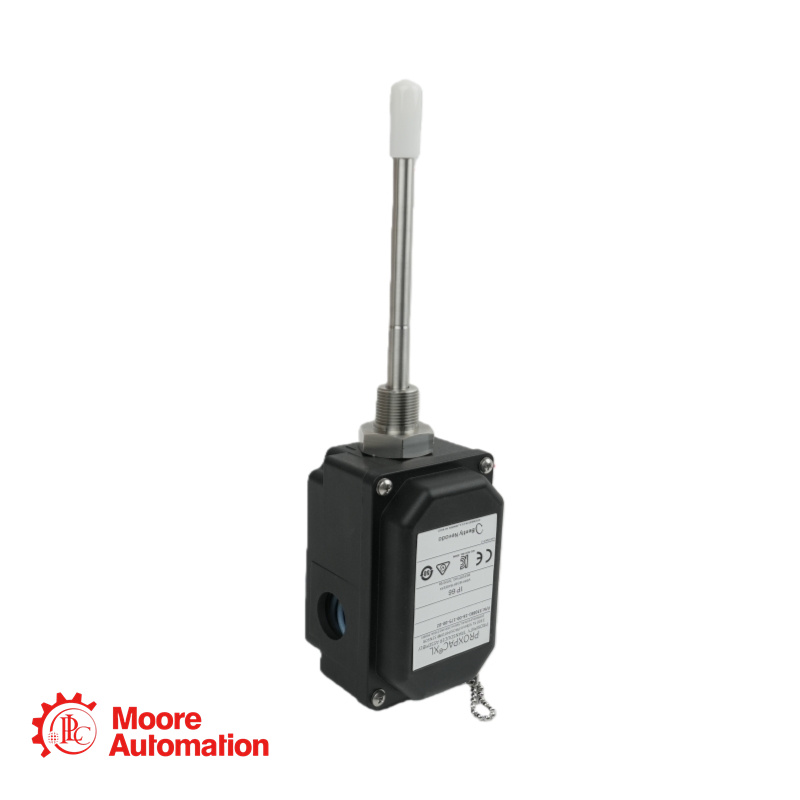

Bently Nevada 330881-16-00-205-00-02 Näherungssensor, metrisch

Kontaktieren Sie uns

Verkäufe:

Telefon/
WhatsApp:

EE-Mail:

Adresse:

Frida

+86 15359408275

sales5@mooreplc.com

Bezirk Siming, Xiamen, Fujian, China

Spezifikation

Teilenummer: 330881-16-00-205-00-02
Produkttyp: PROXPAC XL Näherungssensor-Baugruppe, metrische Ausführung.
Montagekonfiguration: Komplette, installationsfertige Baugruppe inklusive einer 3300 XL 8 mm Sonde, integriertem 3300 XL Näherungssensor im Gehäusedeckel und allen notwendigen mechanischen Komponenten.
Option Sonde und Zulassungen (AA): 16 = 3300 XL 8 mm Sonde installiert, Näherungssensor ohne Zulassungen für explosionsgefährdete Bereiche (CSA, ATEX, IECEx).
Abstandsadapter-Option (BB): 00 = Kein Abstandsadapter. Das Gehäuse wird direkt über die äußere Hülse montiert.
Eindringtiefe der Sonde (CCC): 205 = 205 mm. Dies ist die Länge der Edelstahl-Sondenhülse („Maß C“), die den vorgesehenen Abstand von der Gehäusebefestigungsfläche zur Sondenspitze (Mittelstellung) angibt. Die Hülse ermöglicht eine axiale Feinjustierung von ±12,7 mm (0,5 Zoll).
Anschlussoption (DD): 00 = Keine Kabeleinführungen im Lieferumfang enthalten. Die Baugruppe umfasst zwei Blindstopfen und zwei Unterlegscheiben zum Abdichten nicht verwendeter Kabeleinführungsöffnungen am Gehäuse.
Montagegewindeoption (EE): 02 = M24 x 3 metrisches Montagegewinde an der äußeren Hülsenbaugruppe.

Produkt-FAQ

F: Unsere Installation erfordert, dass die Sondenspitze exakt 150 mm vom Montageflansch entfernt ist. Die nächstgelegene Option für die Sondeneindringtiefe (Maß C) beträgt 145 mm oder 155 mm. Wie erreichen wir die exakten 150 mm?

A: Das Maß „C“ (z. B. 205 mm bei Ihrem Bauteil) ist eine mittlere Einstellung. Die Gewindehülse des Messfühlers ermöglicht nach der Montage eine Feinjustierung von ±12,7 mm (0,5 Zoll). Bestellen Sie daher die 145-mm-Variante (C=145). Bei der Montage schrauben Sie die Messfühlerbaugruppe dann ca. 5 mm weiter aus der Hülse heraus, um die endgültige Spitzenposition von 150 mm zu erreichen. Bestellen Sie immer die nächstkleinere Standardlänge und justieren Sie diese gegebenenfalls nach außen.

F: Kann man eine Ersatzsonde für das PROXPAC XL separat bestellen, und lässt sie sich einfach vor Ort austauschen?

A: Ja, Ersatzsonden sind verfügbar (z. B. Teilenummer 330106-05-30-10-02-00 für metrische, nicht zugelassene Sonden). Der Austausch ist jedoch nicht so einfach wie bei einem System mit Steckverbindern. Für den Sondenaustausch ist Folgendes erforderlich:
Feldverdrahtung trennen und Gehäuse öffnen.
Die internen, festverdrahteten Verbindungen zwischen dem alten Sondenkabel und dem Proximitor-Anschlussblock werden getrennt.
Die gesamte Sonden-/Hülsenbaugruppe aus dem Gehäuse entfernen.
Einbau der neuen Sonden-/Hülsenbaugruppe und Wiederherstellung der internen Verdrahtungsverbindungen.
Den Sondenabstand neu einstellen und das Gehäuse wieder abdichten.
Es handelt sich um ein aufwändigeres Verfahren, das sorgfältig und gemäß der Anleitung durchgeführt werden sollte, um die Umweltversiegelung und Kalibrierung aufrechtzuerhalten.

F: Wir müssen dieses Produkt in einem explosionsgefährdeten Bereich der Zone 2 installieren. Die Teilenummer endet aus Zulassungsgründen auf -00. Können wir es verwenden, wenn wir es gemäß den Zeichnungen mit geeigneten Sicherheitsbarrieren installieren?

A: Nein. Die Option -00 (A=16) bedeutet, dass der integrierte Proximitor-Sensor ohne die erforderlichen Zertifizierungen für explosionsgefährdete Bereiche geliefert wird. Selbst bei korrekter Verwendung externer Sicherheitsbarrieren fehlt dem Gerät (Proximitor) die notwendige Kennzeichnung (z. B. Ex nA IIC Gc). Für Zone 2 müssen Sie die Baugruppe mit der Option „Mehrere Zulassungen“ für den Proximitor bestellen. Dies wäre die Artikelnummer 330881-28-00-205-00-02 (wobei A=28).
