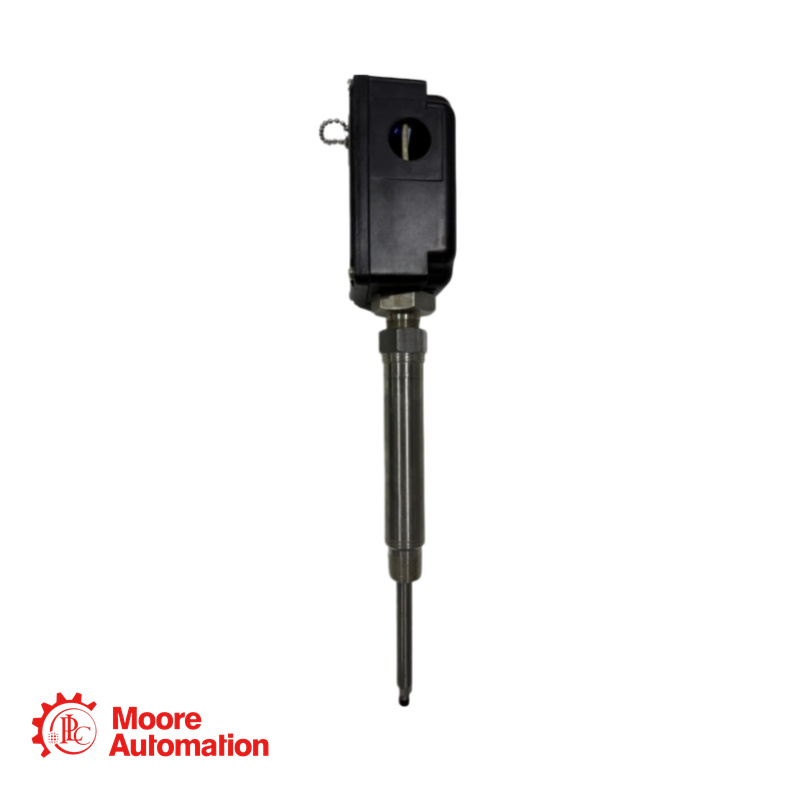

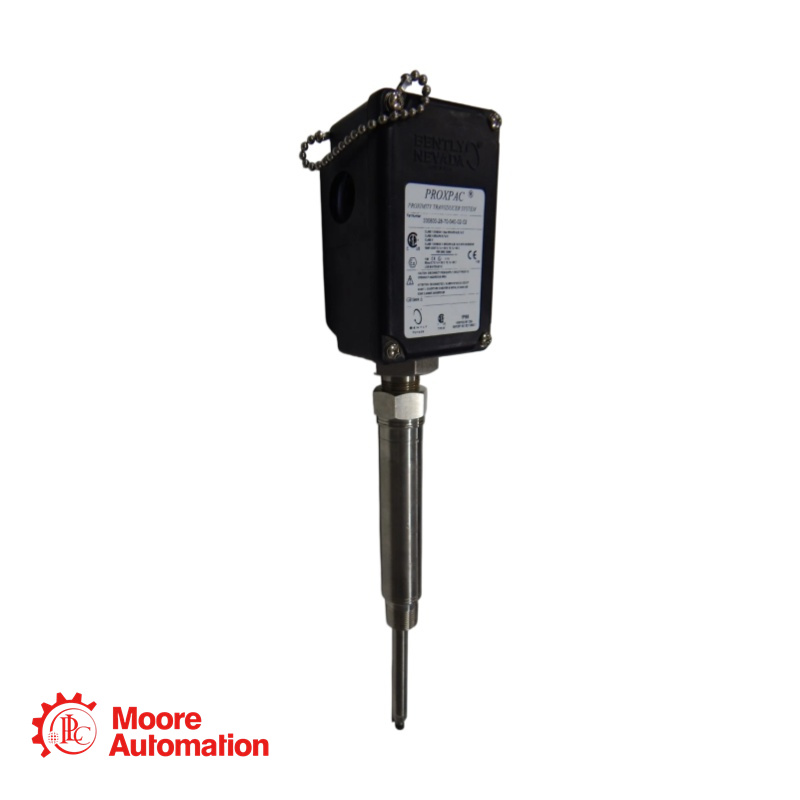

Bently Nevada 330800-28-00-085-03-02 Näherungssensor-Baugruppe

Parameter

Spezifikation

Modellnummer

330800-28-00-085-03-02

Marke / Serie

Bentley Nevada PROXPAC XL

Systemtyp

Integriertes Gehäuse mit 3300 XL Proximitor®-Sensor + 3300 XL 8-mm-Sonde

Sondentyp

3300 XL 8 mm Sonde mit 1 Meter langes, fest installiertes Triaxialkabel

Linearer Bereich

2 mm (80 mils)

Inkrementeller Skalierungsfaktor (ISF)

7,87 V/mm (200 mV/mil) ±5 %

Empfohlene Spalteinstellung

1,27 mm (50 mils)

Stromversorgung

-17,5 Vdc bis -26 Vdc (ohne Barrieren) / -23 Vdc bis -26 Vdc (mit Barrieren)

Maximale Länge der Feldverdrahtung

305 m (1.000 ft) – 3-adriges geschirmtes Triaxkabel (16–24 AWG)

Gehäusebewertung

Typ 4X, IP66 (BASEEFA T07/0709)

Betriebstemperatur (Gehäuse)

-52 °C bis +100 °C (-62 °F bis +212 °F)

Betriebstemperatur (Sondenspitze)

-52 °C bis +177 °C (-62 °F bis +351 °F)

Genehmigungen für Gefahrenbereiche

ATEX/IECEx: Ex ia IIC T4/T5 Ga; cNRTLus: Klasse I, Zone 0, Gruppen A, B, C, D

Gehäusematerial

UV-beständiger, glasfaserverstärkter PPS-Thermoplast mit leitfähigen Fasern

Sondengehäusematerial

Edelstahl AISI 304

Gesamtgewicht des Systems

1,44 kg (3,2 lb) typisch

Was ist der Hauptvorteil eines PROXPAC XL gegenüber einem Standard-3300-XL-5/8-mm-Sondensystem?

Der PROXPAC XL integriert die Sondenspitze und den Proximitor®-Sensor in einem einzigen, abgedichteten Gehäuse. Dadurch entfällt die Notwendigkeit eines Verlängerungskabels und eines separaten Sensorgehäuses. Das Ergebnis ist ein kompakteres, robusteres System mit weniger Anschlusspunkten, was die Zuverlässigkeit erhöht und die Installation vereinfacht, insbesondere in rauen oder explosionsgefährdeten Bereichen.

Welchen effektiven linearen Bereich und welchen Skalierungsfaktor hat diese Baugruppe?

Das System bietet einen linearen Messbereich von 2 mm (80 mil), beginnend bei ca.Der Abstand zum Ziel beträgt exakt 0,25 mm (10 mils). Der standardmäßige inkrementelle Skalierungsfaktor (ISF) liegt bei 7,87 V/mm (200 mV/mil), mit einem Austauschbarkeitsfehler von lediglich ±5 % über den gesamten Messbereich.

Welche Zertifizierungen besitzt das Modell 330800-28-00-085-03-02?

Die Option „28“ in der Artikelnummer kennzeichnet mehrere Zulassungen. Sie umfasst ATEX/IECEx für Gasumgebungen der Zonen 0, 1 und 2 (Ex ia und Ex nA) sowie cNRTLus für die Klassen I, II und III, Divisionen 1 und 2 sowie Zone 0 und 2. Detaillierte Temperaturklassifizierungen (T4/T5) und Geräteparameter entnehmen Sie bitte stets dem jeweiligen Zertifikat.

Kann dieses System auch für Wellendurchmesser unter 50,8 mm (2,0 Zoll) verwendet werden?

Bei radialen Schwingungsmessungen an Wellen mit einem Durchmesser unter 76,2 mm (3,0 Zoll) kann sich der Skalierungsfaktor ändern. Bei Wellendurchmessern unter 50,8 mm (2,0 Zoll) kann die Wechselwirkung zwischen einzelnen Messwandlersystemen (Übersprechen) 50 mV überschreiten.

Wie lang darf die Feldverdrahtung zwischen dieser Baugruppe und dem Monitor maximal sein?

Sie können bis zu 305 Meter (1.000 Fuß) 3-adriges geschirmtes Triaxkabel (16-24 AWG) zwischen der PROXPAC XL-Baugruppe und Ihrem Überwachungssystem verwenden.
