Bently Nevada 330190-085-01-05 Verlängerungskabel

Wie erhalte ich den Preis? Kontaktieren Sie uns unten:

330190-085-01-05 Übersicht

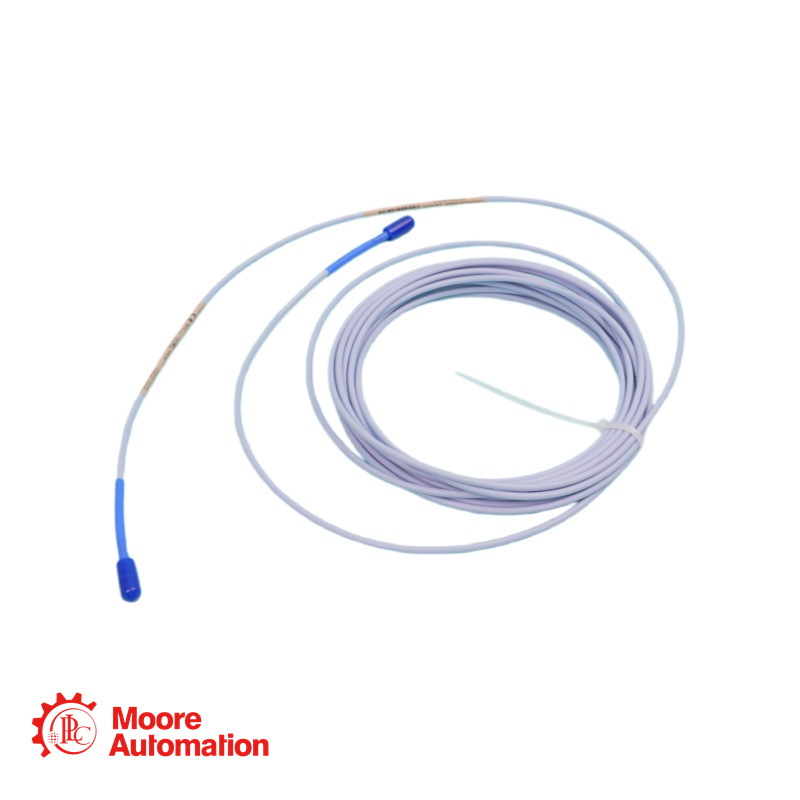

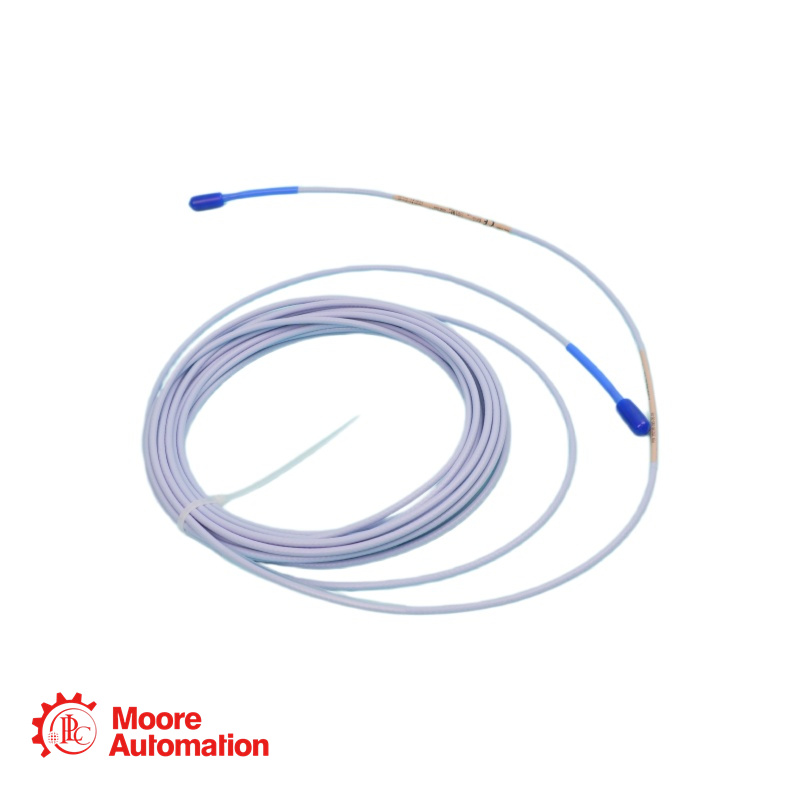

Bentley Nevada 330190-085-01-05 ist ein 3300 XL Extended Temperature Range (ETR) Verlängerungskabel. 330190-085-01-05 Für Anwendungen, bei denen die Sondenzuleitung oder das Verlängerungskabel die Standardtemperaturvorgabe von 177˚C (350˚F) überschreiten kann, sind Sonden mit erweitertem Temperaturbereich (ETR) und ETR-Verlängerungskabel erhältlich. 330190-085-01-05 Die ETR-Sonde verfügt über einen erweiterten Temperaturbereich bis zu 218˚C (425˚F). 330190-085-01-05 Das ETR-Verlängerungskabel ist bis 260 °C (500 °F) temperaturbeständig. Sowohl die ETR-Sonde als auch das Kabel sind mit Standard-Temperaturfühlern und -kabeln kompatibel. Beispielsweise können Sie eine ETR-Sonde mit dem Verlängerungskabel 330130 verwenden. Das ETR-System nutzt den Standard-Näherungssensor 3300 XL. Beachten Sie, dass die Genauigkeit des Systems durch die Genauigkeit des ETR-Systems begrenzt wird, sobald Sie eine ETR-Komponente in Ihr System integrieren.

330190-085-01-05 Parameter

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

Kabeltyp: 75 Ω Triaxialkabel, Perfluoralkoxy (PFA)-isoliert

Schutz: Flexible Edelstahlpanzerung mit PFA-Außenmantel
Anschlusstyp: Vergoldeter ClickLoc™ Miniatur-Koaxialanschluss aus Messing
Anschlussmaterial: Vergoldetes Messing oder vergoldetes Berylliumkupfer
Temperaturbereich: -52 °C bis +260 °C (-62 °F bis +500 °F)
Minimaler Biegeradius: 25,4 mm (1,0 Zoll)
Maximales Anzugsmoment: 0,565 N·m (5 in·lb)

Häufig gestellte Fragen zu 330190-085-01-05

1. Worin besteht der Unterschied zwischen dem Standard-Verlängerungskabel 330130 und dem ETR-Kabel 330190?

Der Hauptunterschied liegt in der Temperaturbeständigkeit und dem Isolationsmaterial. Das Standardkabel 330130 ist mit FEP isoliert und bis +177 °C (+350 °F) temperaturbeständig. Das ETR-Kabel 330190 hingegen ist mit PFA isoliert und bis +260 °C (+500 °F) temperaturbeständig, wodurch es sich für Hochtemperaturumgebungen eignet.

2. Was bedeutet die Option "-05" für die behördliche Genehmigung?

Die Option „-05“ bedeutet, dass dieses Verlängerungskabel über mehrere Zulassungen für explosionsgefährdete Bereiche verfügt, darunter CSA für Nordamerika sowie ATEX und IECEx für den internationalen Einsatz. Dadurch kann es bei sachgemäßer Installation in eigensicheren und nicht zündfähigen Anwendungen eingesetzt werden.

3. Kann dieses ETR-Kabel mit Standard-Temperaturfühlern verwendet werden?

Ja, das ETR-Kabel ist mit Standard-Temperaturfühlern kompatibel. Beachten Sie jedoch, dass die Genauigkeit des Systems durch die Verwendung einer ETR-Komponente auf die Genauigkeit des ETR-Systems beschränkt wird. Die Systemspezifikationen entsprechen dann denen des ETR-Systems, nicht denen des Standardsystems.

4. Welchen minimalen Biegeradius muss dieses Kabel haben?

Der minimale Biegeradius beträgt 25,4 mm (1,0 Zoll), sowohl mit als auch ohne Armierung. Eine Überschreitung dieses Biegeradius kann das Kabel intern beschädigen.

5. Welche Art von Steckverbindern verwendet dieses Kabel?

Es verwendet vergoldete ClickLoc™ Miniatur-Koaxialstecker aus Messing. Diese Stecker lassen sich einfach handfest anziehen (sie rasten hörbar ein), und der Verriegelungsmechanismus verhindert ein Lösen durch Vibrationen. Für die Montage und Demontage sind keine Spezialwerkzeuge erforderlich.

6.Wie stelle ich sicher, dass die Gesamtlänge des Systems bei Verwendung dieses Verlängerungskabels korrekt ist?

Achten Sie bei der Bestellung darauf, dass die Summe aus Verlängerungskabellänge und Sondenlänge der Gesamtlänge des Näherungssensors entspricht. Beispielsweise benötigt eine 0,5 m lange Sonde mit einem 8,5 m langen Verlängerungskabel einen 9,0 m langen Näherungssensor.
