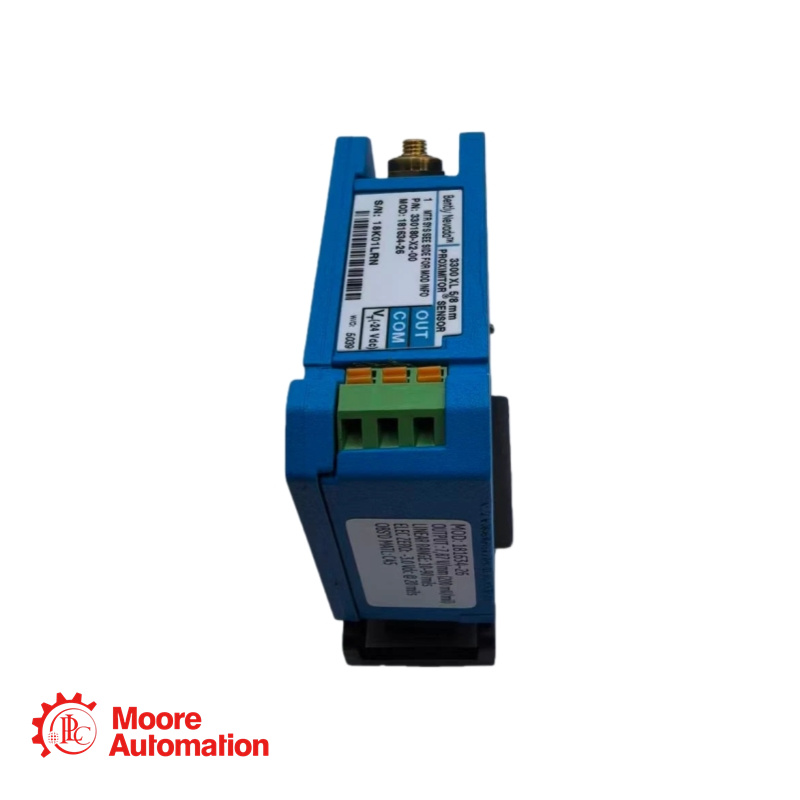

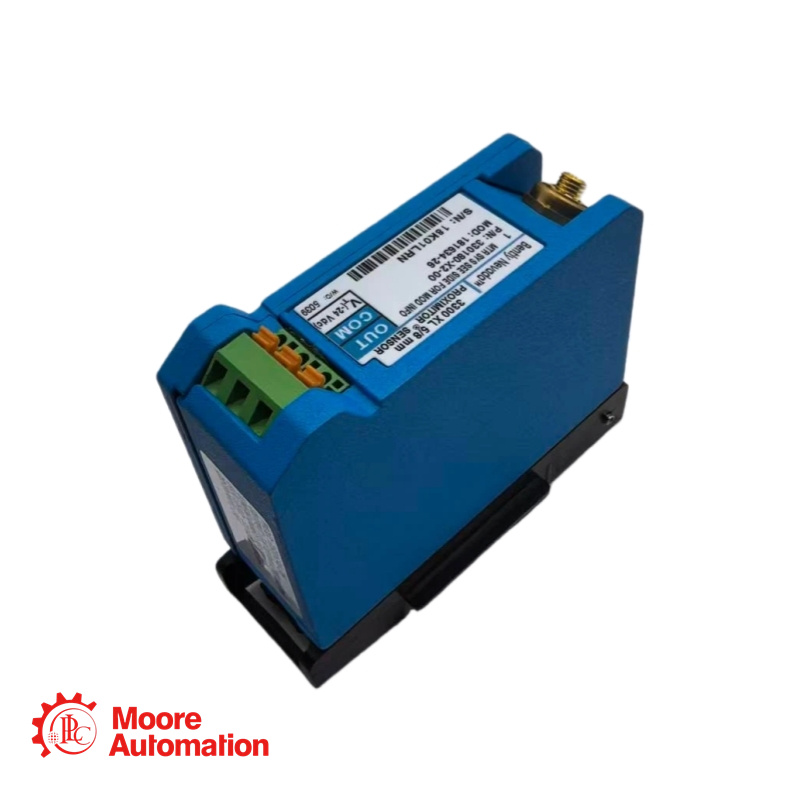

Bently Nevada 330180-X2-00 MOD:181634-02 Näherungssensor

Beschreibung

Spezifikation

Der Bently Nevada 330180 Näherungssensor bietet zahlreiche Verbesserungen gegenüber Vorgängermodellen. Dank seiner kompakten Bauform eignet er sich für DIN-Schienenmontagen mit hoher Packungsdichte. Alternativ kann der Sensor auch in einer herkömmlichen Einbaukonfiguration montiert werden, wobei er die gleiche 4-Loch-Befestigungsfläche wie ältere Näherungssensoren aufweist. Die Montagebasis gewährleistet in beiden Fällen eine elektrische Trennung und macht separate Trennplatten überflüssig. Der 3300 XL Näherungssensor ist äußerst unempfindlich gegenüber Funkstörungen und kann daher problemlos in Glasfasergehäusen installiert werden, ohne dass benachbarte Funksignale stören. Die verbesserte Störfestigkeit des 3300 XL gegenüber HF- und EMV-Störungen erfüllt die europäischen CE-Kennzeichnungsanforderungen, ohne dass spezielle abgeschirmte Leitungen oder Metallgehäuse erforderlich sind. Dies führt zu geringeren Installationskosten und einem reduzierten Installationsaufwand.

Längen- und MontagekonfigurationDauer: Systemlänge von 1,0 Meter (3,3 Fuß), Montagezubehör wird nicht mitgeliefert (Option X2).
Behördengenehmigungen: Es sind keine spezifischen Behördenzertifizierungen erforderlich (Option 00).
Elektrischer Eingang: Akzeptiert einen kontaktlosen Näherungssensor der Serie 3300 (5 mm) oder 3300 XL (8 mm) sowie ein Verlängerungskabel.
Stromversorgung: Benötigt -17,5 V DC bis -26 V DC bei Installation mit zündgeschützter Schaltung gemäß Zeichnung 140979, mit einer maximalen Stromaufnahme von 12 mA. Betrieb mit Barrieren bei -23 V DC bis -26 V DC. Betrieb oberhalb von -23,5 V DC kann den linearen Messbereich verringern.
Versorgungsempfindlichkeit: Weniger als 2 mV Änderung der Ausgangsspannung pro Volt Änderung der Eingangsspannung.
Ausgangswiderstand: 50 Ω.
Betriebstemperaturbereich: -52 °C bis +100 °C (-62 °F bis +212 °F).
Temperaturbereich (Lagerung): -52 °C bis +105 °C (-62 °F bis +221 °F).
Frequenzgang: (0 bis 10 kHz), +0, -3 dB, mit bis zu 305 Metern (1000 Fuß) Feldverkabelung.
