Detaillierte Beschreibung

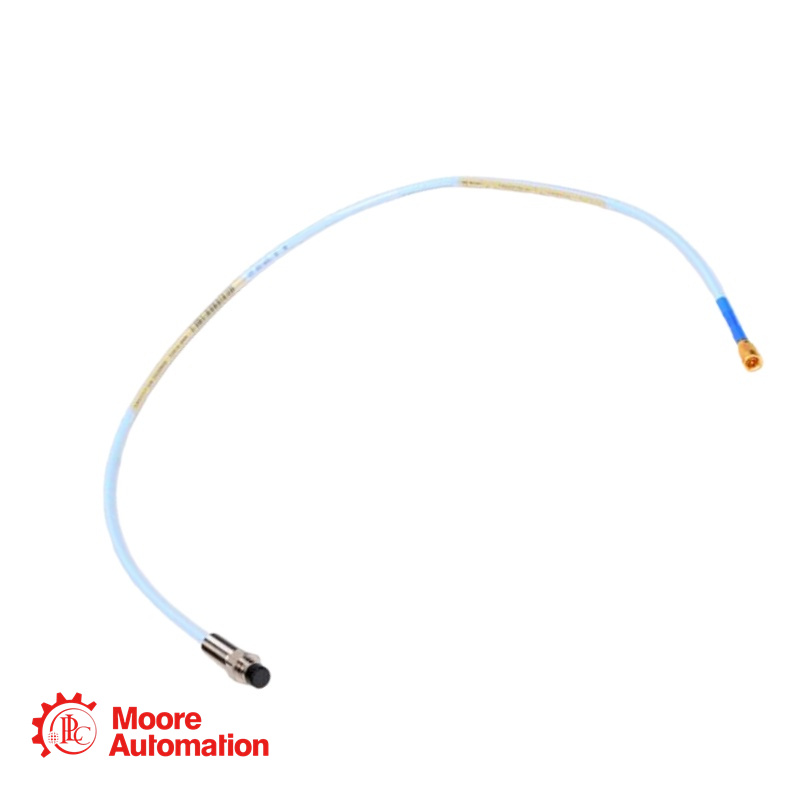

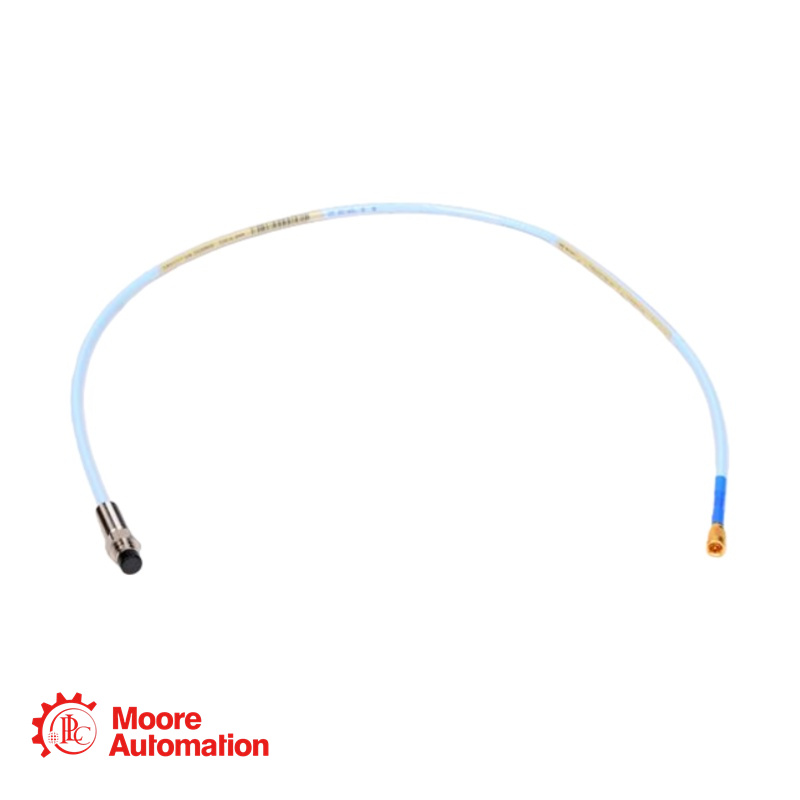

330106-00-06-10-02-CN ist eine 3300 XL 8 mm Reverse Mount Sonde, M10 x 1 metrisches Gewinde, ungepanzert (Reverse‐Mount Sonden können nicht gepanzert werden), mit 0 mm ungepanzerter Länge, 60 mm Gehäuselänge, 1,0 m Gesamtkabellänge, ausgestattet mit einem ClickLoc-Stecker (Standardkabel) und mit China-spezifischer Behördenzulassung/Kennzeichnung (CN).

Modell: 330106-00-06-10-02-CN
Basismodell: 330106 (3300 XL 8 mm Rückwärtsmontage-Sonde, M10 x 1 Gewinde – Rückwärtsmontage-Ausführung, keine Schutzvorrichtung für Rückwärtsmontage-Sonden erhältlich)
AA = 00: Gewindelose Länge = 0 mm (Minimum für umgekehrt montierte Sonden)
BB = 06: Gesamtlänge des Gehäuses = 60 mm
CC = 10: Gesamtlänge des Sondenkabels = 1,0 Meter
DD = 02: Anschlussoption = Miniatur-ClickLoc-Koaxialstecker
EE = CN: Agenturgenehmigungsoption „CN“ – China-spezifische Zertifizierung/Kennzeichnung

Montageart: Umgekehrte Montage – die Sondenspitze ragt aus der Rückseite des Gewindegehäuses heraus.
Gewinde: M10 x 1 mm.
Schutz: Nicht verfügbar für umgekehrt montierte Sonden.
Kabel: 75 Ω triaxial, FEP-isoliert.
Kabellänge: 1,0 Meter – kann direkt mit einem 1 Meter langen Näherungssensor verwendet werden (kein Verlängerungskabel erforderlich) oder mit einem Verlängerungskabel für 5-Meter-/9-Meter-Systeme kombiniert werden.
Material der Sondenspitze: PPS.
Gehäusematerial: Edelstahl AISI 303/304.
Betriebstemperatur: Standard: -52°C bis +177°C.
Linearer Bereich: 2,0 mm.
Skalierungsfaktor: 7,87 V/mm ±5% (für 1-Meter- oder 5-Meter-Systeme).
Maximales Nenndrehmoment: 22,6 N·m (200 in‑lb) für umgekehrt montierte Sonden; Empfohlenes Drehmoment: 7,5 N·m (66 in‑lb).

Über das System

Das 3300 XL 8 mm Näherungssensorsystem besteht aus:
Eine 3300 XL 8 mm Sonde,
Ein 3300 XL Verlängerungskabel1
Ein 3300 XL Näherungssensor2.
Das System liefert eine Ausgangsspannung, die direkt proportional zum Abstand zwischen der Sondenspitze und der zu messenden leitfähigen Oberfläche ist, und kann sowohl statische (Positions-) als auch dynamische (Vibrations-) Werte erfassen. Hauptanwendungsgebiete des Systems sind Vibrations- und Positionsmessungen an Gleitlagermaschinen sowie Keyphasor-Referenz- und Drehzahlmessungen.
