Bently Nevada 330104-00-06-10-01-CN Näherungssensor, metrisch

330104-00-06-10-01-CN Beschreibung

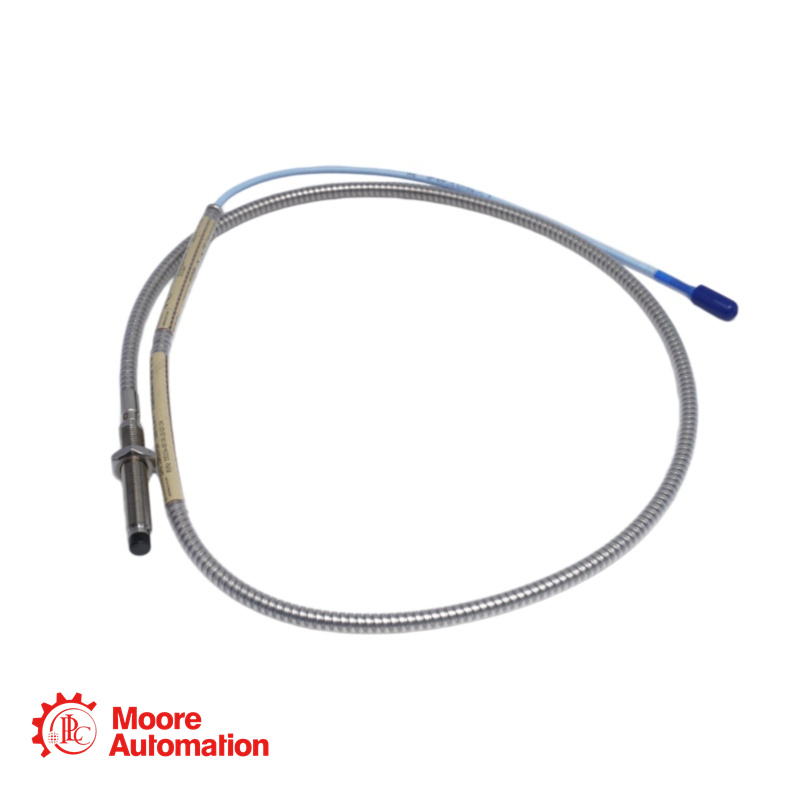

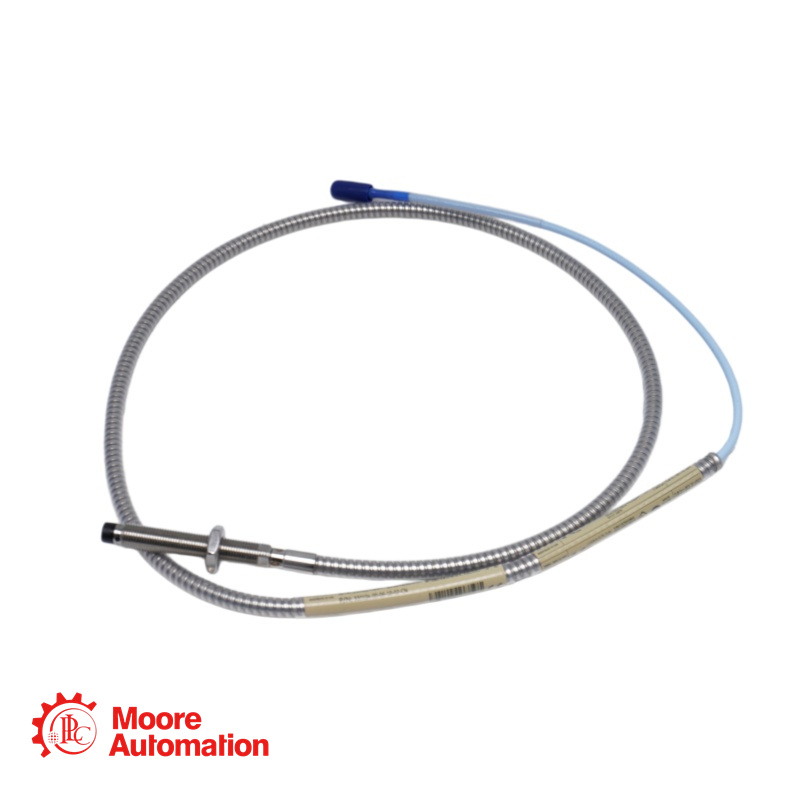

330104-00-06-10-01-CN Ist 3300 XL 8 mm Sonde, M10 x 1 Gewinde, mit Schutzpanzerung.

Die Haupteinsatzgebiete des 3300 XL NSv Transducer Systems sind Bereiche, in denen Einschränkungen durch Senkbohrungen, Seiten- oder Rückansicht den Einsatz des Standard-Bently Nevada 3300 und
3300 XL 5- und 8-mm-Transducersysteme. Es eignet sich ideal für Anwendungen mit kleinen Messobjekten, wie z. B. die Messung radialer Schwingungen an Wellen mit einem Durchmesser von weniger als 51 mm (2 Zoll) oder die axiale Position an flachen Objekten mit einem Durchmesser von weniger als 15 mm (0,6 Zoll). Es wird hauptsächlich in folgenden Anwendungen an Maschinen mit Schmierfilmlagern eingesetzt, bei denen eine kleine Welle oder ein eingeschränktes Sichtfeld vorhanden ist:
Radiale Schwingungs- und Radialpositionsmessungen
Messungen der axialen (Schub-)Position
Drehzahlmesser- und Nullgeschwindigkeitsmessungen
Phasenreferenz (Keyphasor-Signale)
Das 3300 XL NSv-Gebersystem ist so konstruiert, dass es sowohl die 3300 RAM-Gebersysteme als auch die 190-Gebersysteme der Serien 3000 und 7000 ersetzen kann. Bei einem Upgrade vom 3300 RAM-System auf das 3300 XL NSv-System können die vorhandene Sonde, das Verlängerungskabel und die Überwachungseinrichtung weiterverwendet werden.

330104-00-06-10-01-CN Spezifikationen

Option für die Länge ohne Gewinde: 0,0 Zoll
Gesamtlänge des Gehäuses (optional): 60 mm
Gesamtlängenoption: 1,0 Meter (3,3 Fuß)
Anschluss- und Kabeltypoption: Miniatur-Koaxial-ClickLoc-Stecker mit Steckerschutz, Standardkabel
Genehmigungsoption der Behörde: im chinesischen Bereich

Ausgangswiderstand: 50 Ω
Empfohlene Spalteinstellung: 1,0 mm (40 mils)

330104-00-06-10-01-CN Häufig gestellte Fragen

Was ist eine „umgekehrte Montage“-Sonde und wann wird sie verwendet?

Bei einer umgekehrt montierten Sonde (Serie 330104) tritt das Kabel an der Sondenspitze statt an der Rückseite aus. Diese Bauart kommt in Anwendungen zum Einsatz, bei denen der Platz hinter der Sondenmontagestelle begrenzt oder unzugänglich ist, beispielsweise in Axiallagern oder beengten Maschinengehäusen.

Wozu dient der „Steckverbinderschutz“ (Option 01)?

Der Steckerschutz dichtet die Verbindungsstelle zwischen Sonde und Verlängerungskabel vor Umwelteinflüssen ab. Er verhindert, dass Feuchtigkeit, Öl und andere Verunreinigungen in den ClickLoc™-Stecker eindringen, was andernfalls die Signalqualität beeinträchtigen und Messfehler verursachen könnte.

Was bedeutet der Genehmigungscode "-CN"?

Der Code "-CN" weist darauf hin, dass diese Sonde für den Einsatz in China zertifiziert ist und über spezifische Zulassungen chinesischer Aufsichtsbehörden verfügt, wahrscheinlich einschließlich CCC (China Compulsory Certification) und/oder NEPSI (National Supervision and Inspection Center for Explosion Protection and Safety of Instrumentation) für den Einsatz in explosionsgefährdeten Bereichen.

Welche Spalteinstellung ist für diese umgekehrt montierte Sonde korrekt?

Bei Standard-3300-XL-8-mm-Systemen beträgt die empfohlene Spalteinstellung typischerweise 1,27 mm (50 mil). Dadurch befindet sich die Sonde in der Mitte ihres linearen Messbereichs von 2,0 mm (80 mil). Die umgekehrte Montage hat keinen Einfluss auf die elektrischen Eigenschaften oder die Spaltvorgaben.

Wie groß ist die maximale Gewindeeingriffslänge für diese Sonde?

Bei 1/4-28-Gewinde beträgt die maximal empfohlene Gewindeeingriffstiefe 0,375 Zoll (9,5 mm). Eine Überschreitung dieses Wertes kann zu Blockierungen bei der Montage oder zu Beschädigungen der Sonde führen. Beachten Sie, dass für Sonden mit umgekehrter Montage andere Montagehinweise gelten als für Sonden mit Standardmontage.

Kann diese Sonde mit bestehenden 3300 XL Überwachungssystemen verwendet werden?

Ja, die rückseitig montierte Sonde 330104 ist vollständig kompatibel mit den Näherungssensoren und Überwachungssystemen der Serie 3300 XL. In Kombination mit dem passenden Verlängerungskabel bildet sie ein komplettes Messsystem der Serie 3300 XL für Schwingungs- und Positionsmessungen.
