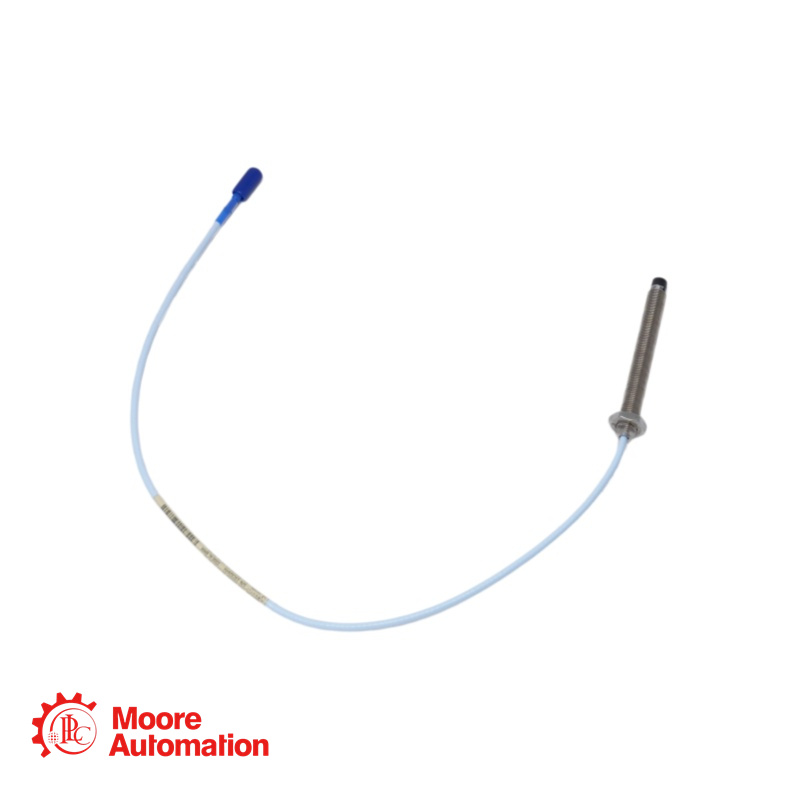

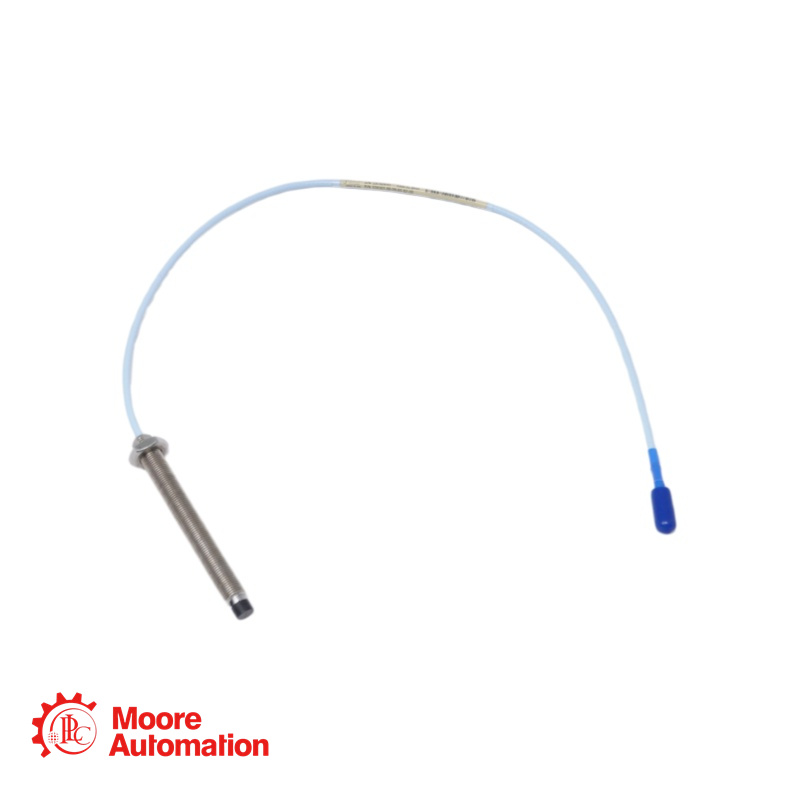

Bently Nevada 330103-00-09-20-02-00 Näherungssensor, metrisch

330103-00-09-20-02-00 Beschreibung

330103-00-09-20-02-00Ist3300 XL 8 mm Sonde, M10 x 1 Gewinde, ohne Schutzpanzerung.

Die Haupteinsatzgebiete des 3300 XL NSv Transducer Systems sind Bereiche, in denen Einschränkungen durch Senkbohrungen, Seiten- oder Rückansicht den Einsatz des Standard-Bently Nevada 3300 und
3300 XL 5- und 8-mm-Transducersysteme. Es eignet sich ideal für Anwendungen mit kleinen Messobjekten, wie z. B. die Messung radialer Schwingungen an Wellen mit einem Durchmesser von weniger als 51 mm (2 Zoll) oder die axiale Position an flachen Objekten mit einem Durchmesser von weniger als 15 mm (0,6 Zoll). Es wird hauptsächlich in folgenden Anwendungen an Maschinen mit Schmierfilmlagern eingesetzt, bei denen eine kleine Welle oder ein eingeschränktes Sichtfeld vorhanden ist:
Radiale Schwingungs- und Radialpositionsmessungen
Messungen der axialen (Schub-)Position
Drehzahlmesser- und Nullgeschwindigkeitsmessungen
Phasenreferenz (Keyphasor-Signale)
Das 3300 XL NSv-Gebersystem ist so konstruiert, dass es sowohl die 3300 RAM-Gebersysteme als auch die 190-Gebersysteme der Serien 3000 und 7000 ersetzen kann. Bei einem Upgrade vom 3300 RAM-System auf das 3300 XL NSv-System können die vorhandene Sonde, das Verlängerungskabel und die Überwachungseinrichtung weiterverwendet werden.

330103-00-09-20-02-00 Spezifikationen

Option für die Länge ohne Gewinde: 0,0 Zoll
Gesamtlänge des Gehäuses (optional): 90 mm
Option Gesamtlänge: 2,0 Meter (6,6 Fuß)
Anschluss- und Kabeltypoption: Miniatur-Koaxial-ClickLoc-Stecker, Standardkabel
Genehmigungsoption der Behörde: Nicht erforderlich

Ausgangswiderstand: 50 Ω
Empfohlene Spalteinstellung: 1,0 mm (40 mils)

330103-00-09-20-02-00 Häufig gestellte Fragen

Welche Spalteinstellung ist für diese Sonde korrekt?

Bei Standard-3300-XL-8-mm-Systemen beträgt die empfohlene Spalteinstellung typischerweise 1,27 mm (50 mils), wodurch sich die Sonde in der Mitte ihres linearen Messbereichs von 2,0 mm (80 mil) befindet.

Wie groß ist die maximale Gewindeeingriffslänge für das 1/4-28-Gewinde?

Die maximal empfohlene Gewindeeingriffstiefe beträgt 0,375 Zoll (9,5 mm) und entspricht dem Industriestandard des 1,5-fachen Nenngewindedurchmessers. Eine Überschreitung dieses Wertes kann zu Blockierungen bei der Montage führen.

Kann diese Sonde in Gefahrenbereichen eingesetzt werden?

Die maximal empfohlene Gewindeeingriffslänge beträgt 0,375 Zoll. Eine Überschreitung dieser Länge kann zu Blockierungen während der Montage führen.

Kann diese Sonde in Gefahrenbereichen eingesetzt werden?

Die Zulassungsoption „-00“ bedeutet, dass diese Konfiguration keine speziellen Zulassungen für explosionsgefährdete Bereiche besitzt. Für explosionsgefährdete Bereiche benötigen Sie eine Version mit einem Zulassungsoptionscode wie „-05“ für mehrere Zulassungen (CSA, ATEX, IECEx).

Welche maximale Kabellänge wird für das gesamte Wandlersystem empfohlen?

In Kombination mit einem 3300 XL Proximitor und einem passenden Verlängerungskabel kann die Gesamtlänge des Systems bis zu 10 Meter betragen. Diese 2,0 Meter lange Sonde wird typischerweise mit einem Verlängerungskabel verwendet, um die gewünschte Gesamtlänge des Systems zu erreichen (z. B. 5 m oder 7 m).

Welcher Steckertyp wird an dieser Sonde verwendet?

Es verwendet einen Miniatur-Koaxialstecker ClickLoc™ (Option „02“), der einrastet, um ein Lösen durch Vibrationen zu verhindern und eine zuverlässige Verbindung zu gewährleisten.
