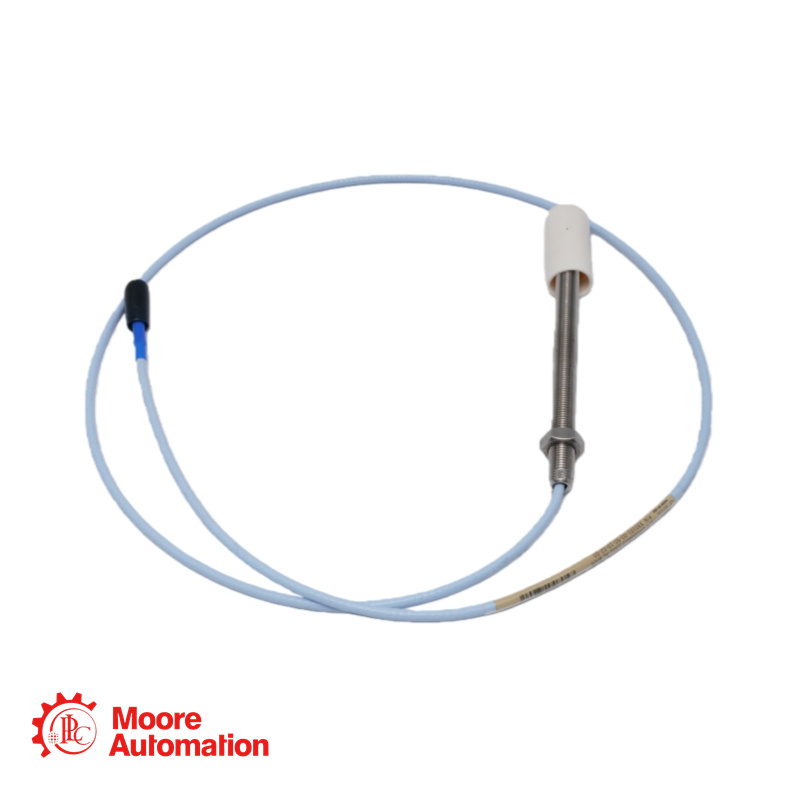

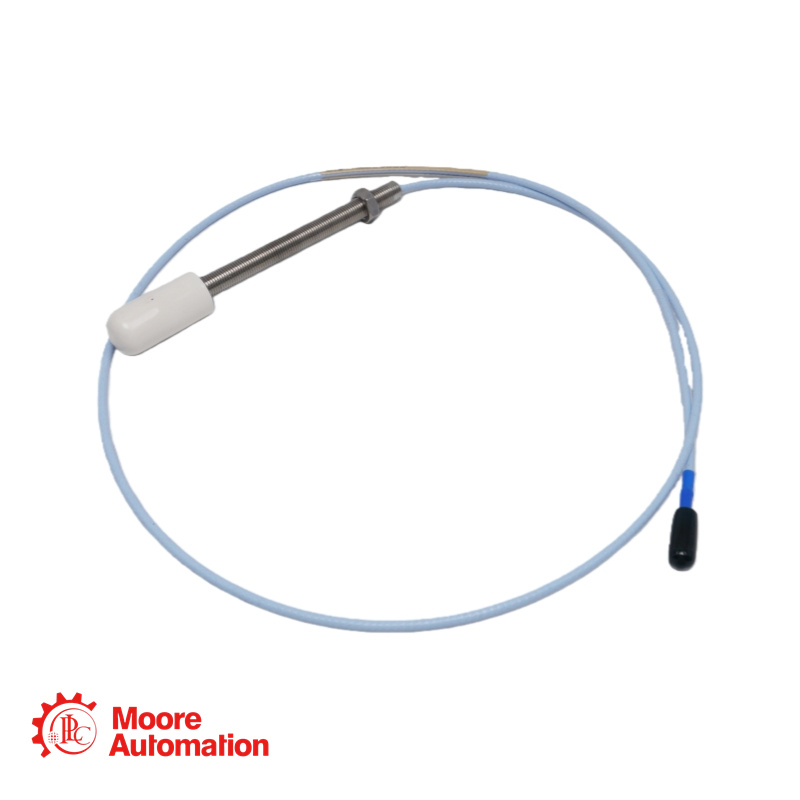

Bently Nevada 330101-00-84-20-02-CN Näherungssonde

Kontaktieren Sie uns

Verkäufe:

Telefon/
WhatsApp:

EE-Mail:

Adresse:

Frida

+86 15359408275

sales5@mooreplc.com

Bezirk Siming, Xiamen, Fujian, China

Spezifikation

Basis-Teilenummer: 330101 (3300 XL 8 mm Sonde, 3/8-24 UNF Gewinde, ohne Schutzpanzerung)
Gewindelose Länge (Option AA): 00 = 0,0 Zoll.
Gesamtlänge des Gehäuses (Option BB): 84 = 8,4 Zoll.
Gesamtlänge der Sonde (Option CC): 20 = 2,0 Meter (6,6 Fuß).
Anschluss- und Kabeltypoption (DD): 02 = Miniatur-Koaxial-ClickLoc-Stecker, Standardkabel.
Option zur behördlichen Genehmigung (EE): Ersetzt durch Regionalzusatz.
Spezielles Suffix: -CN = Konfiguration für den chinesischen Markt.
Sondenspitzendurchmesser: 8,0 mm (0,31 Zoll)
Schlüsselflächen: 5/16 Zoll (für das Montagewerkzeug)
Mitgelieferte Sicherungsmutter: 9/16-Zoll-Sechskant-Sicherungsmutter.
Betriebstemperaturbereich: -52 °C bis +177 °C (-62 °F bis +350 °F).

Produkt-FAQ

F: Wir müssen diese lange (8,4 Zoll) Sonde durch ein dickes Gehäuse und eine Hülse führen. Die gesamte Gewindeeingriffslänge beträgt 1,0 Zoll und überschreitet damit das angegebene Maximum von 0,563 Zoll. Können wir sie trotzdem verwenden, wenn wir sie nur handfest anziehen, um ein Verklemmen zu vermeiden?

A: Nein, Sie sollten das Gerät nicht verwenden, wenn die Eingriffstiefe 0,563 Zoll überschreitet, selbst bei handfestem Anziehen. Die maximale Eingriffstiefe ist eine geometrische Grenze, die ein Verklemmen aufgrund von Gewindetoleranzen und Ausrichtungsfehlern verhindert, und nicht nur eine Drehmomentgrenze. Ein Eingriff über diese Tiefe hinaus birgt die Gefahr des Festfressens oder Fressens der Gewinde, wodurch die Sonde unter Umständen nur noch zerstört entfernt werden kann.

F: Diese lange Sonde wird vertikal in einen heißen Bereich hineingehängt. Müssen wir uns Sorgen machen, dass das Gewicht des langen Metallkörpers ein Durchhängen oder Spannungen an den Befestigungsgewinden verursachen könnte, insbesondere bei hohen Temperaturen?

A: Die Sonde ist zwar robust, aber das lange, freitragende Gewicht (insbesondere bei einem 8,4-Zoll-Gehäuse) muss berücksichtigt werden.
Bei Raumtemperatur: Das Edelstahlgehäuse ist steif, und bei korrekter Montage sollte das Durchhängen minimal sein. Die Hauptbelastung entsteht durch Scherkräfte an den Gewindegängen.
Bei hohen Temperaturen (bis zu 177 °C) nimmt die Festigkeit des Metalls ab. Das Hauptrisiko besteht nicht in einem Durchhängen, das die Messung beeinträchtigt, sondern in potenzieller Materialermüdung oder Spannungen im Gewinde über viele Temperaturzyklen hinweg, wenn die Sonde unzureichend abgestützt ist.
