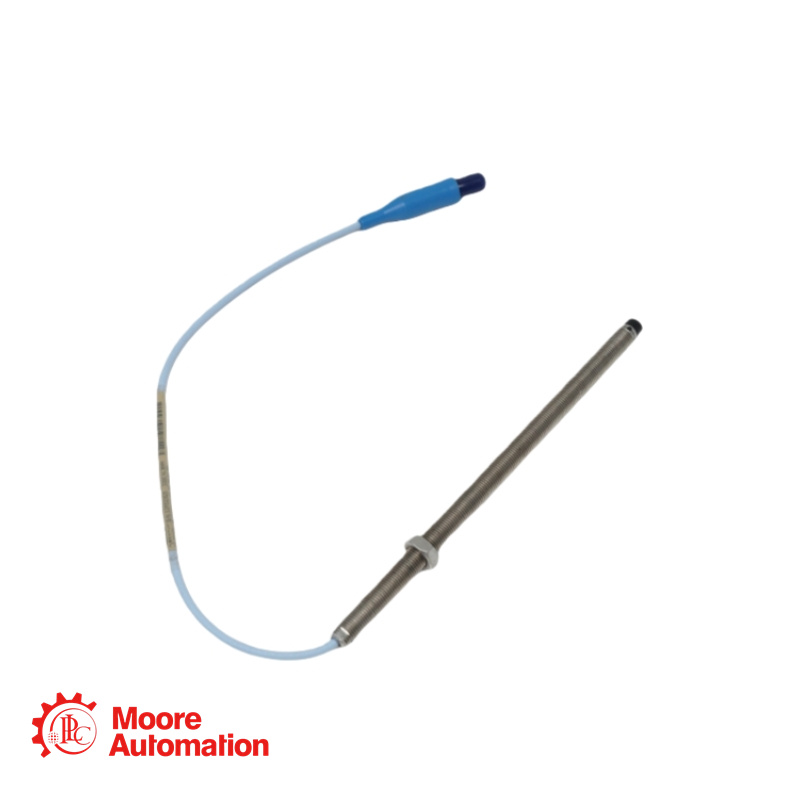

Bently Nevada 330101-00-77-15-02-CN Näherungssensor

Kontaktieren Sie uns

Verkäufe:

Telefon/
WhatsApp:

EE-Mail:

Adresse:

Frida

+86 15359408275

sales5@mooreplc.com

Bezirk Siming, Xiamen, Fujian, China

Spezifikation

Basis-Teilenummer: 330101 (3300 XL 8 mm Sonde, 3/8-24 UNF Gewinde, ohne Schutzpanzerung)
Gewindelose Länge (Option AA): 00 = 0,0 Zoll.
Gesamtlänge des Gehäuses (Option BB): 77 = 7,7 Zoll.
Gesamtlänge der Sonde (Option CC): 15 = 1,5 Meter (4,9 Fuß).
Anschluss- und Kabeltypoption (DD): 02 = Miniatur-Koaxial-ClickLoc-Stecker, Standardkabel.
Option zur behördlichen Genehmigung (EE): Ersetzt durch Regionalzusatz.
Spezielles Suffix: -CN = Konfiguration für den chinesischen Markt.
Sondenspitzendurchmesser: 8,0 mm (0,31 Zoll)
Schlüsselflächen: 5/16 Zoll
Mitgelieferte Sicherungsmutter: 9/16-Zoll-Sechskant-Sicherungsmutter.

Produkt-FAQ

F: Für ein 5 Meter langes System haben wir diese 1,5 m lange Sonde. Wir planen, ein 3,5 m langes Verlängerungskabel zu verwenden. Da die Kabelführung jedoch komplex ist, beträgt die tatsächlich benötigte Kabellänge 4,0 m. Können wir ein 4,0 m langes Verlängerungskabel verwenden, um ein 5,5 m langes System zu realisieren, oder führt dies zu Leistungseinbußen?

A: Die Gesamtlänge des Systems kann nicht beliebig geändert werden. Der Näherungssensor 3300 XL wird für eine bestimmte Gesamtlänge (5 m oder 9 m) bestellt und kalibriert. Diese Länge entspricht der Summe aus Sondenkabel und Verlängerungskabel. Bei Verwendung einer 1,5 m langen Sonde und eines 4,0 m langen Kabels beträgt die Gesamtlänge 5,5 m.

F: Der lange Metallkörper dieser Sonde wird sehr nahe an anderen geerdeten Metallstrukturen innerhalb der Maschine installiert. Besteht die Gefahr eines Kurzschlusses oder von Störungen, falls das Sondengehäuse diese Strukturen versehentlich berührt?

A: Das Sondengehäuse ist elektrisch mit dem Außenleiter (Schirm) des Triaxialkabels verbunden. Dieser Schirm ist üblicherweise am Proximitor-Sensor geerdet. Berührt das blanke Metallgehäuse eine andere geerdete Struktur, werden somit zwei Erdungspunkte verbunden. Dies beeinträchtigt die Signalqualität in der Regel nicht und ist häufig die übliche Erdungsmethode der Sonde. Es muss jedoch vermieden werden, dass das Sondengehäuse die einzige oder eine hochohmige Erdungsverbindung darstellt, da dies zu Erdschleifenströmen führen kann. Für optimale Störfestigkeit ist eine saubere, einpunktige Erdung über den Proximitor erforderlich. Das größere Risiko durch physischen Kontakt besteht in Abrieb am Sondengehäuse oder in der Entstehung mechanischer Spannungen.
