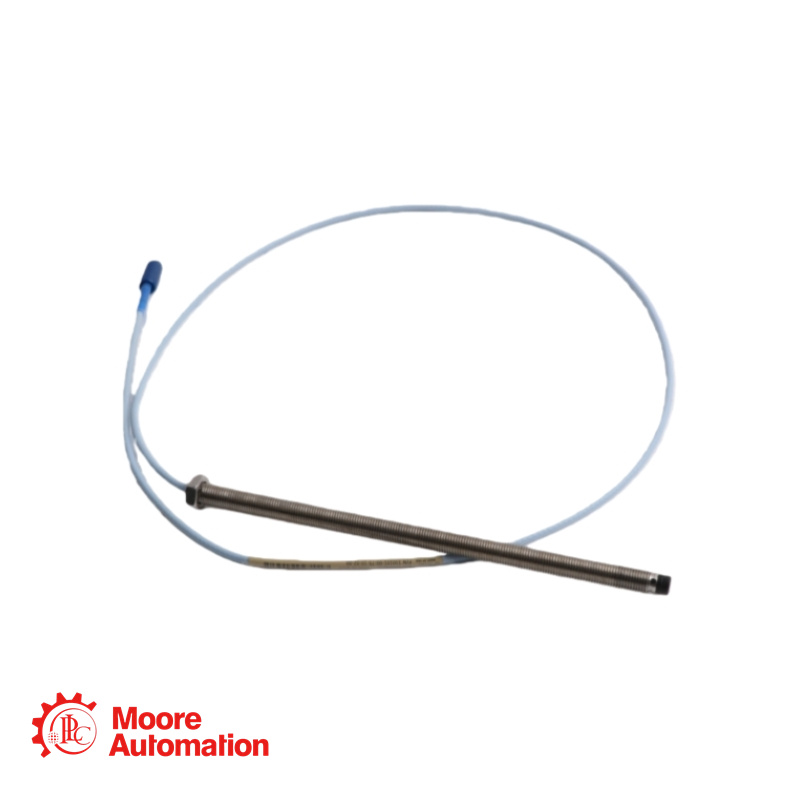

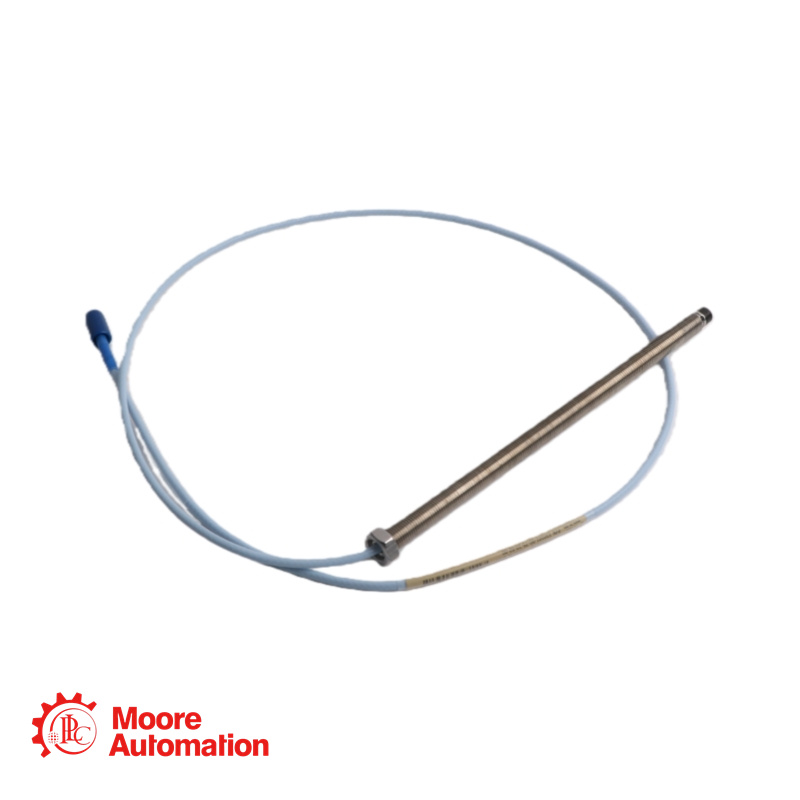

Bently Nevada 330101-00-75-20-02-CN Näherungssensor

Kontaktieren Sie uns

Verkäufe:

Telefon/
WhatsApp:

EE-Mail:

Adresse:

Frida

+86 15359408275

sales5@mooreplc.com

Bezirk Siming, Xiamen, Fujian, China

Spezifikation

Basis-Teilenummer: 330101 (3300 XL 8 mm Sonde, 3/8-24 UNF Gewinde, ohne Schutzpanzerung)
Gewindelose Länge (Option AA): 00 = 0,0 Zoll.
Gesamtlänge des Gehäuses (Option BB): 75 = Nicht standardmäßiger / ungültiger Code.
Gesamtlänge der Sonde (Option CC): 20 = 2,0 Meter (6,6 Fuß).
Anschluss- und Kabeltypoption (DD): 02 = Miniatur-Koaxial-ClickLoc-Stecker, Standard-FEP-isoliertes Triaxialkabel.
Option für behördliche Zulassung (EE): FEHLT / NICHT STANDARD. Das Standard-Teilenummernformat erfordert einen fünften Optionsblock (EE) für behördliche Zulassungen, der entweder 00 (Nicht erforderlich) oder 05 (CSA-, ATEX-, IECEx-Zulassungen) lautet.
Spezielles Suffix: -CN
Sondenspitzendurchmesser: 8,0 mm (0,31 Zoll)
Sondenspitzenmaterial: Polyphenylensulfid (PPS)
Gehäusematerial: Edelstahl AISI 303 oder 304 (SST)
Gehäusegewinde: 3/8-24 UNF-2A
Schlüsselflächen: 5/16 Zoll
Kabelspezifikation: 75-Ohm-Triaxialkabel, Fluorethylenpropylen (FEP)-isoliert.
Anschlussmaterial: Vergoldetes Messing oder vergoldetes Berylliumkupfer.
Betriebstemperaturbereich: -52 °C bis +177 °C (-62 °F bis +350 °F). Temperaturen unter -34 °C (-29 °F) können die interne Druckdichtung beschädigen.
Elektrischer Widerstand (R_PROBE) für ein 2,0 m langes Kabel: 7,88 ± 0,50 Ohm (Innenleiter zu Außenleiter)
Zugfestigkeit (Sondengehäuse bis Kabel): maximal 330 N (75 lbf) Nennlast

Produkt-FAQ

F: An einer unserer kritischen Maschinen ist der Vibrationssensor beschädigt. Die Teilenummer des alten Sensors lautet 330101-00-75-20-02-CN. Wir haben einen Ersatzsensor mit der Nummer 330101-00-07.5-20-02-00 auf Lager. Die einzigen Unterschiede sind die Gehäuselänge („75“ statt „07.5“) und die Kennzeichnung „-CN“ statt „-00“. Können wir den Ersatzsensor ohne Neukalibrierung oder Softwareänderungen direkt verwenden?

A: Die Gehäuselänge von 75 entspricht mit hoher Wahrscheinlichkeit 7,5 Zoll, was auch die Angabe 07,5 explizit bedeutet. Daher sind die Abmessungen des Sondenkörpers identisch. Das Suffix -CN bezieht sich üblicherweise auf Dokumentation und regionale Normen, nicht auf physikalische oder elektrische Spezifikationen. Daher sollte das Ersatzteil (330101-00-07.5-20-02-00) als direkter elektrischer und mechanischer Ersatz funktionieren. Das System sollte keine Neukalibrierung erfordern, da beide Sonden 8 mm Durchmesser und 2,0 m lang sind und auf AISI 4140-Stahl kalibriert wurden. Überprüfen Sie jedoch nach der Installation stets die Spalteinstellung. Ein potenzielles Problem besteht lediglich dann, wenn die Wartungs- oder Prüfverfahren Ihres Werks die Verwendung des mit -CN gekennzeichneten Teils zur Rückverfolgbarkeit in bestimmten Regionen zwingend vorschreiben.

F: Während eines Produktionsereignisses zeigte unser Überwachungssystem eine plötzliche, anhaltende Spannung von -22 V DC an einem Vibrationssensor des Typs 3300 XL an (der Spalt sollte ca. -9 V DC betragen). Die Maschine wurde angehalten. Wir haben den Spalt mechanisch geprüft, er ist korrekt. Was sind die wahrscheinlichsten Ursachen und wie gehen wir bei der Fehlersuche vor?

A: Eine anhaltende Gleichspannung von -22 V deutet darauf hin, dass die Sonde eine Zielentfernung am äußersten negativen Ende ihres Messbereichs (~90 mils) misst oder einen offenen Stromkreis aufweist. Mögliche Ursachen und Überprüfungen:
Beschädigung der Sondenspitze: Überprüfen Sie die PPS-Spitze auf Beschädigungen, Risse oder Abnutzung. Eine beschädigte Spitze stört das Wirbelstromfeld.
Kabel- oder Steckerdefekt: Prüfen Sie, ob das Kabel durchtrennt oder der ClickLoc-Stecker locker/defekt ist. Das „Klicken“ kann auch dann spürbar sein, wenn die interne Verbindung fehlerhaft ist.
Defekter Näherungssensor: Tauschen Sie den verdächtigen Näherungssensor mit einem Näherungssensor (gleichen Modells) eines benachbarten Kanals aus. Wandert der Fehler mit dem Näherungssensor, ist dieser defekt.
Kurzgeschlossenes Kabel: Ein Kurzschluss im Triaxialkabel (Innenleiter zu Schirm) ist zwar seltener, kann aber zu einer abnormalen Ausgangsleistung führen.
Problem mit der Zieloberfläche: Stellen Sie sicher, dass die Zielfläche sauber und leitfähig ist und nicht beschichtet oder korrodiert ist, sodass sie nicht leitfähig ist.
Erste Schritte: Verwenden Sie den 3300 XL Teststecker (148722-01) an den Testpins des Proximitors, um dessen Rohsignal ohne Feldverdrahtung zu überprüfen. Sollte das Signal weiterhin fehlerhaft sein, liegt das Problem am Proximitor oder am Tastkopf/Kabel. Führen Sie eine Sichtprüfung durch und tauschen Sie die Komponenten systematisch aus.
