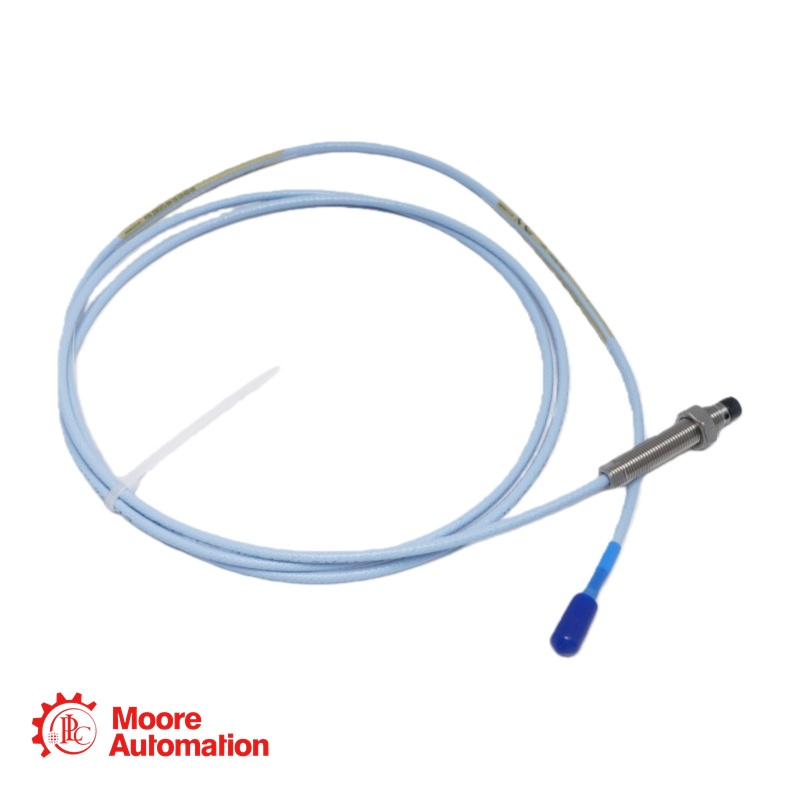

Bently Nevada 330101-00-67-20-02-CN Näherungssonde

Kontaktieren Sie uns

Verkäufe:

Telefon/
WhatsApp:

EE-Mail:

Adresse:

Frida

+86 15359408275

sales5@mooreplc.com

Bezirk Siming, Xiamen, Fujian, China

Spezifikation

Gewindelose Länge (Option AA): 00 = 0,0 Zoll.
Gesamtlänge des Gehäuses (Option BB): 67 = 6,7 Zoll.
Gesamtlänge der Sonde (Option CC): 20 = 2,0 Meter (6,6 Fuß).
Anschluss- und Kabeltypoption (DD): 02 = Miniatur-Koaxial-ClickLoc-Stecker, Standardkabel.
Option zur behördlichen Genehmigung (EE): Ersetzt durch regionsspezifisches Suffix.
Spezielles Suffix: -CN = Konfiguration für den chinesischen Markt.
Sondenspitzendurchmesser: 8,0 mm (0,31 Zoll)
Schlüsselflächen: 5/16 Zoll
Mitgelieferte Sicherungsmutter: 9/16-Zoll-Sechskant-Sicherungsmutter.
Betriebstemperaturbereich: -52 °C bis +177 °C (-62 °F bis +350 °F).
Elektrischer Widerstand (R_PROBE) für ein 2,0 m langes Kabel: 7,88 ± 0,50 Ohm (gemessen vom Innenleiter zum Außenleiter).
Zugfestigkeit (Sondengehäuse zu Kabel): Maximale Nennzugkraft 330 N (75 lbf).

Produkt-FAQ

F: Wir haben eine beengte Installation, in der zwei dieser 8-mm-Sonden zur axialen Positionsmessung (Schub) montiert werden müssen. Die Sondenspitzen werden etwa 35 mm voneinander entfernt sein, was weniger als die empfohlenen 40 mm ist. Welches konkrete Problem wird dies verursachen und wie gravierend ist es?

A: Eine Montage der Messspitzen mit einem Abstand von weniger als den empfohlenen 40 mm für axiale Messungen erhöht das elektrische Übersprechen zwischen den beiden unabhängigen Messwandlersystemen. Der angegebene Grenzwert von 50 mV für das Übersprechen ist ein Richtwert für einen idealen Abstand. Bei 35 mm ist das Übersprechen wahrscheinlich höher (z. B. 75–100 mV oder mehr).

F: Diese Sonde hat ein 6,7-Zoll-Gehäuse. Wir müssen sie in eine Montageaufnahme einsetzen, deren Gewindetiefe 0,7 Zoll beträgt. Laut Datenblatt beträgt die maximale Gewindeeingriffstiefe für ein 3/8-24-Gewinde 0,563 Zoll. Welches Risiko besteht bei einer Eingriffstiefe von 0,7 Zoll?

A: Ein Eingriff von 0,7 Zoll überschreitet den festgelegten Maximalwert von 0,563 Zoll und birgt ein erhebliches Risiko. Der maximale Eingriff ist auf das 1,5-fache des Nenngewindedurchmessers festgelegt, um ein Verklemmen zu verhindern. Eine Überschreitung kann Folgendes verursachen:
Ursache: Festfressen/Verklemmen: Die Sonde kann sich im Gewinde verhaken, sodass sie sich nicht mehr entfernen lässt, ohne die Sonde oder die Befestigungsmutter zu beschädigen.
Verformung des Sondengehäuses: Zu starkes Eingreifen kann seitliche Kräfte ausüben, die möglicherweise die interne Spule falsch ausrichten.
Beschädigung der Druckdichtung: Die interne Viton-O-Ring-Dichtung kann überkomprimiert oder abgeschert werden.
Garantieverlust: Bently Nevada gibt ausdrücklich an, dass Sonden aufgrund von Schäden durch übermäßiges Gewindeeingreifen nicht im Rahmen der Garantie ersetzt werden.
Lösung: Entweder bearbeiten Sie den Befestigungsansatz, um die Gewindetiefe auf ≤ 0,563 Zoll zu reduzieren, oder Sie verwenden einen Abstandshalter/Unterlegscheiben hinter der Kontermutter der Sonde, um zu begrenzen, wie weit sie eingeschraubt wird.
