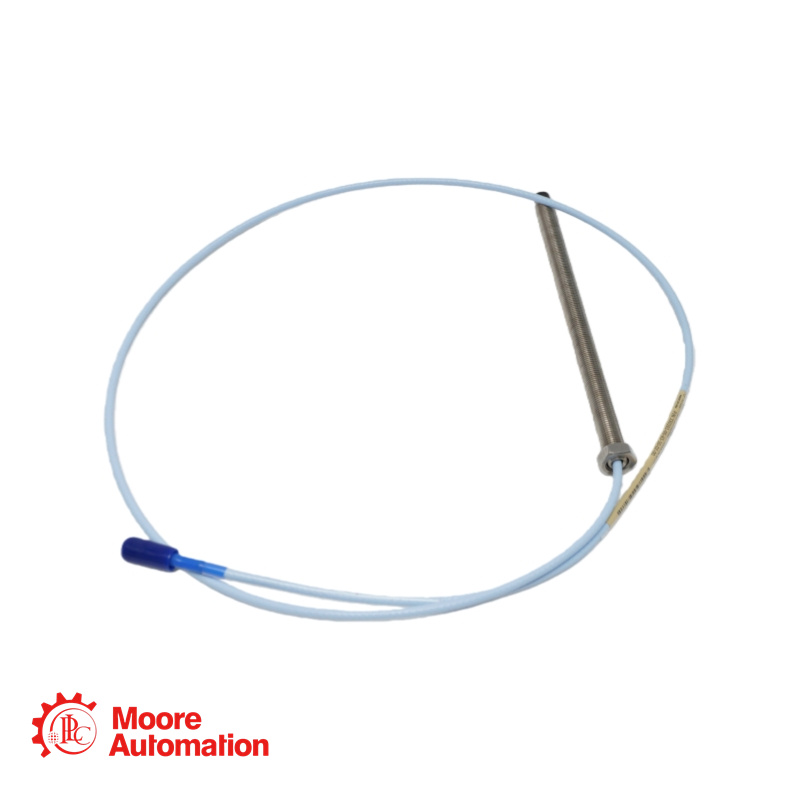

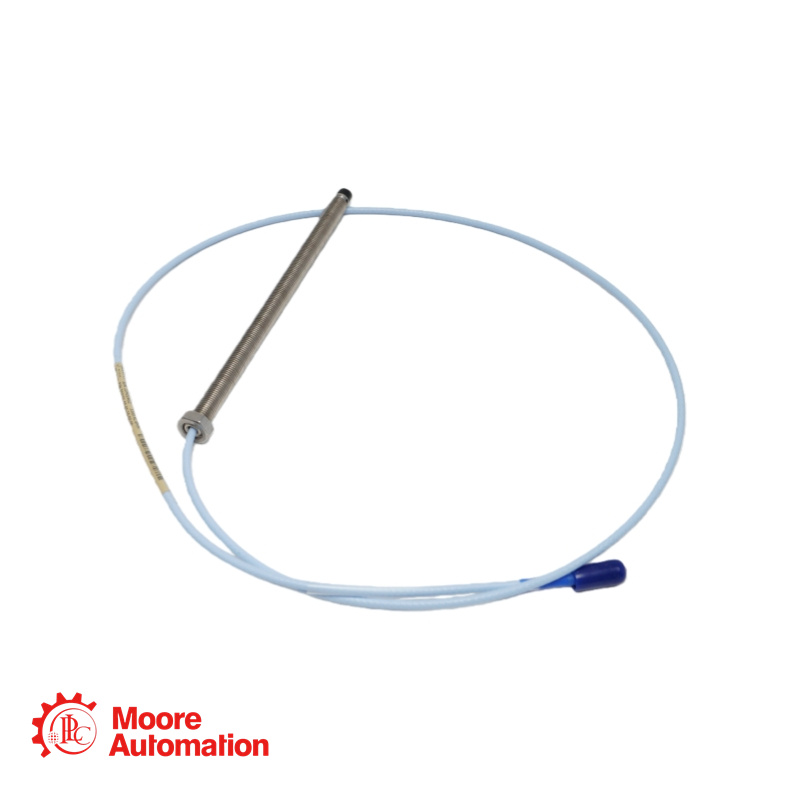

Bently Nevada 330101-00-61-15-02-CN Proximity Probe

Kontaktieren Sie uns

Verkäufe:

Telefon/
WhatsApp:

EE-Mail:

Adresse:

Frida

+86 15359408275

sales5@mooreplc.com

Bezirk Siming, Xiamen, Fujian, China

Spezifikation

Basis-Teilenummer: 330101 (3300 XL 8 mm Sonde, 3/8-24 UNF Gewinde, ohne Schutzpanzerung)
Gewindelose Länge (Option AA): 00 = 0,0 Zoll.
Gesamtlänge des Gehäuses (Option BB): 61 = 6,1 Zoll.
Gesamtlänge der Sonde (Option CC): 15 = 1,5 Meter (4,9 Fuß).
Anschluss- und Kabeltypoption (DD): 02 = Miniatur-Koaxial-ClickLoc-Stecker, Standardkabel.
Option zur behördlichen Genehmigung (EE): Ersetzt durch Regionalzusatz.
Spezielles Suffix: -CN = Konfiguration für den chinesischen Markt.
Sondenspitzendurchmesser: 8,0 mm (0,31 Zoll)
Gehäusegewinde: 3/8-24 UNF-2A
Schlüsselflächen: 5/16 Zoll (für den Eingriff des Montagewerkzeugs)
Mitgelieferte Sicherungsmutter: 9/16-Zoll-Sechskant-Sicherungsmutter.
Betriebstemperaturbereich: -52 °C bis +177 °C (-62 °F bis +350 °F).
Elektrischer Widerstand (R_PROBE) für ein 1,5 m langes Kabel: 7,73 ± 0,50 Ohm
Zugfestigkeit (Sondengehäuse zu Kabel): Maximale Nennzugkraft 330 N (75 lbf).

Produkt-FAQ

F: Wir haben diese Sonde installiert und einen perfekten Spalt von -9,00 V Gleichspannung erreicht. Wenn wir die Welle jedoch langsam von Hand drehen, schwankt die Spaltspannung um ±0,5 V Gleichspannung, obwohl der physikalische Spalt konstant bleibt. Was bedeutet das?

A: Dies deutet auf einen signifikanten elektrischen Rundlauf (ERO) Ihrer Welle hin. Elektrischer Rundlauf ist eine Abweichung der elektrischen Eigenschaften der Wellenoberfläche während der Rotation, verursacht durch:
Lokale Materialveränderungen (z. B. durch Schweißen oder Wärmebehandlung).
Härteunterschiede.
Oberflächenbeschichtungen oder Verunreinigungen in Flecken.
Variationen der magnetischen Permeabilität.
Die Sonde interpretiert diese Eigenschaftsänderungen als eine Änderung der Entfernung.

F: Wir bauen ein System mit einem 5 Meter langen Proximitor. Für diese 1,5 m lange Sonde benötigen wir ein 3,5 m langes Verlängerungskabel. Falls wir nur ein 5 m langes Verlängerungskabel vorrätig haben, können wir die restlichen 1,5 m Kabel in der Nähe des Proximitors aufwickeln, ohne das Signal zu beeinträchtigen?

A: Die Verwendung eines Kabels mit anderer Länge wird nicht empfohlen. Die interne Kompensation des Proximitors ist auf eine bestimmte Gesamtkapazität und -induktivität des Systems ausgelegt, die durch die Gesamtlänge des Messkabels (Sonde + Verlängerung) bestimmt wird. Die Verwendung eines 5,0 m langen Kabels erhöht die Gesamtlänge auf 6,5 m, wodurch die Kalibrierung des Proximitors auf 5 m nicht mehr stimmt.
Mögliche Auswirkungen: Dies kann die Linearität des Systems, die Temperaturstabilität und das Hochfrequenzverhalten beeinträchtigen.
Überschüssiges Kabel aufwickeln: Durch das Aufwickeln kann eine Induktivität entstehen, die das Signal, insbesondere bei höheren Frequenzen, beeinflussen kann. Außerdem verstößt es gegen das Prinzip der Verwendung aufeinander abgestimmter Bauteile.
Korrekte Vorgehensweise: Verwenden Sie das angegebene 3,5 m lange Verlängerungskabel. Sollten Sie vorübergehend das 5,0 m lange Kabel verwenden müssen, beachten Sie bitte, dass das System dann nicht mehr den Spezifikationen entspricht und die Genauigkeit, insbesondere bei extremen Temperaturen, nicht gewährleistet ist.
